Монтажная плата ST 300x400 | R5ST034MP DKC ДКС

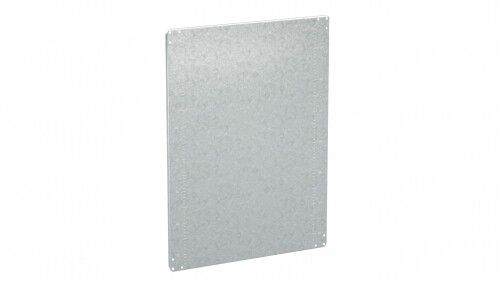

Плата монтажная для шкафов ST ВхШ 300х400 мм от DKC (ДКС), артикул r5st034mp, предназначена для фиксации электрооборудования внутри шкафов серии ST. Изготовлена из оцинкованной стали, обеспечивает надёжную основу для монтажа автоматики, модулей и других компонентов.

Назначение и область применения

Плата монтажная для шкафов ST ВхШ 300х400 мм используется для крепления устройств внутри шкафов управления, распределительных щитов и автоматических систем. Подходит для установки в корпуса серий ST, STX, STE, STEX, STH. Применяется в промышленной автоматизации, на конвейерах, в системах водоснабжения, HVAC и других объектах, где требуется компактный и жёсткий монтажный план.

Технические характеристики

• Габариты платы: 250×350 мм (высота × ширина)
• Размеры совмещаемых корпусов: 300×400 мм (В×Ш)
• Толщина материала: 1,8 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Форма: прямоугольная с предварительно выполненными вырезами

Совместимость и монтаж

Плата монтажная для шкафов ST ВхШ 300х400 мм устанавливается внутрь корпусов указанных серий без дополнительного крепления - вырезы позволяют зафиксировать её на направляющих шкафа. Монтаж выполняется вручную: плата вставляется до упора, после чего оборудование крепится саморезами к поверхности платы. Разметка выполнена в двух направлениях - позволяет легко ориентироваться при расположении компонентов. Особый вырез для заземления расположен так, что его можно подключить даже после установки платы в корпус - не требует демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинкованное покрытие снижает риск возникновения электрокоррозии при контакте с металлическими элементами шкафа. Наличие выреза для заземления способствует соблюдению норм по электробезопасности (ГОСТ Р 51317, IEC 61439).

Преимущества

• Увеличивает скорость сборки шкафа - не нужна разметка и сверление
• Оцинкованная сталь устойчива к ржавчине, продлевает срок службы
• Двунаправленная разметка упрощает планирование размещения оборудования
• Вырез для заземления исключает необходимость частичной разборки шкафа при подключении
• Жесткая конструкция минимизирует вибрацию и перегрузку креплений

Ограничения применения

• Не подходит для корпусов с другими габаритами - только для 300×400 мм
• Не предназначен для установки в открытые или наружные исполнения - работает только во внутренних шкафах
• Максимальная нагрузка на плату ограничена прочностью стали 1,8 мм - не рекомендуется крепить тяжёлое оборудование без дополнительной опоры
• Не совместима с корпусами серий, отличных от ST/STX/STE/STEX/STH

Примеры использования

• Крепление PLC-модулей и реле в шкафу управления насосной станцией
• Установка терморегуляторов и преобразователей частоты в промышленном контроллере
• Монтаж клеммных колодок и блоков питания в распределительном щите цеха
• Обустройство внутреннего пространства шкафа в системе вентиляции

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры шкафа точно соответствовали 300×400 мм - даже небольшое отклонение может помешать установке
• При использовании тяжёлых компонентов (например, больших трансформаторов) дополнительно закрепите их на раме шкафа, а не только на плате
• Заземляющий провод лучше заводить через вырез сразу при первом монтаже - потом доступ будет затруднён
• Плата m5st034mp от DKC совместима с большинством стандартных крепёжных элементов M3–M4 - используйте саморезы с потайной головкой для более плотного прилегания
• Не применяйте для монтажа в помещениях с химически активной средой - оцинковка не защищает от кислот и щелочей
