Монтажная плата для шкафа ST 500х400 | R5ST054MP DKC ДКС

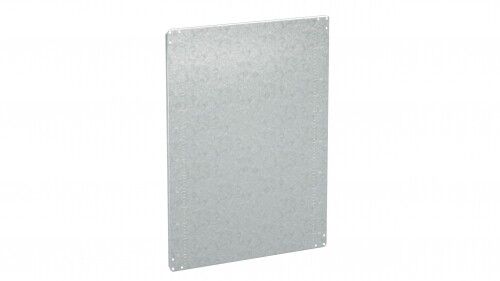

Монтажная плата для шкафа ST 500х400 мм от DKC (ДКС), артикул r5st054mp, предназначена для ускоренной сборки электрощитов и распределительных устройств в корпусах серии ST. Изготовлена из оцинкованной стали, обеспечивает надёжную фиксацию оборудования и совместима с большинством стандартных шкафов этой серии.

Назначение и область применения

Монтажная плата для шкафа ST 500х400 мм используется для крепления автоматических выключателей, контакторов, реле, модульного оборудования и других компонентов внутри электрощита. Подходит для сборки щитов управления, распределительных пунктов и систем автоматизации в промышленных условиях. Применяется в шкафах серий ST, STX, STE, STEX, STH.

Технические характеристики

• Габариты платы: 450×350 мм (высота × ширина)
• Рекомендуемые габариты корпуса: 500×400 мм (В×Ш)
• Толщина материала: 1,8 мм
• Материал: оцинкованная сталь
• Тип защиты: антикоррозийное цинковое покрытие
• Формат крепления: перфорация с шагом, соответствующим стандартным DIN-рейкам

Совместимость и монтаж

Плата рассчитана исключительно на установку в корпуса серии ST с внутренними размерами 500×400 мм. Для монтажа достаточно вставить плату в шкаф до упора - специальные вырезы обеспечивают точную посадку без дополнительного крепления. Крепление оборудования выполняется через стандартные отверстия под DIN-рейки и болты M4–M6. На плате предусмотрен вырез для подключения заземляющего провода - его можно зафиксировать после установки платы в корпус, не демонтируя её.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного электрооборудования. Цинковое покрытие обеспечивает защиту от окисления в помещениях с повышенной влажностью. Соответствие нормам безопасности достигается за счёт жесткой конструкции и предотвращения деформаций при нагрузках.

Преимущества

• Ускоряет сборку щита - не требует сверления или резки при установке
• Двунаправленная разметка позволяет легко ориентироваться при расположении оборудования слева и справа
• Вырез для заземления снижает время работ и повышает надёжность соединения
• Оцинкованная сталь устойчива к коррозии даже при длительной эксплуатации в неотапливаемых помещениях
• Жёсткая конструкция (1,8 мм) минимизирует вибрацию и деформацию под тяжёлым оборудованием

Ограничения применения

• Не подходит для корпусов другого размера - например, 600×400 мм или 500×300 мм
• Не предназначен для наружной установки - не имеет IP-защиты
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться
• Не заменяет основную раму шкафа - применяется только как внутренняя монтажная пластина

Примеры использования

• Щит управления насосной станцией в промышленном цехе
• Распределительный шкаф на конвейере с PLC и частотными преобразователями
• Электрошкаф системы вентиляции в логистическом терминале
• Автоматический щит освещения в складском помещении

Практические советы

• Перед монтажом проверьте, что внутренние размеры вашего шкафа точно соответствуют 500×400 мм - даже небольшое отклонение может затруднить установку
• При использовании тяжёлого оборудования (например, больших АВ или частотников) убедитесь, что вес равномерно распределён по всей площади платы
• Заземляющий провод лучше заводить через специально предусмотренный вырез - так он не будет задевать другие элементы и сохранит целостность изоляции
• Плата совместима с любыми DIN-рейками и крепёжными элементами стандарта IEC 60715
• Артикул r5st054mp - единственный вариант для шкафов ST 500×400 мм; аналоги других производителей могут иметь отличную разметку или толщину
