Монтажная плата для шкафа ST 500х500 | R5ST055MP DKC ДКС

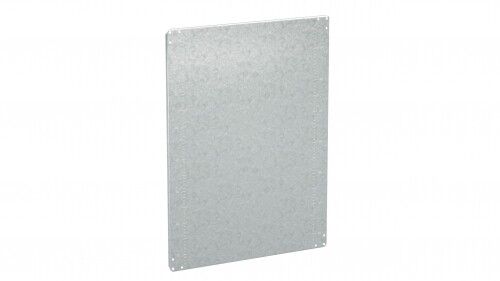

Монтажная плата для шкафа ST 500x500 мм DKC - это стальная основа для компактного и надёжного крепления электрооборудования внутри шкафов серии ST. Артикул r5st055mp обеспечивает точную совместимость с корпусами DKC, упрощая сборку и обслуживание.

Назначение и область применения

Монтажная плата для шкафа ST 500x500 мм DKC предназначена для фиксации автоматических выключателей, контакторов, реле, модулей питания и других устройств внутри шкафов управления. Подходит для промышленных систем: станков, конвейеров, систем автоматизации, распределительных щитов. Используется исключительно в корпусах серии ST/STX/STE/STEX/STH с внутренними габаритами 500×500 мм.

Технические характеристики

• Формат: 450 × 450 мм (высота × ширина)
• Толщина материала: 1,8 мм
• Материал: оцинкованная сталь
• Тип крепления: встраиваемая в корпус
• Покрытие: цинковое антикоррозийное
• Разметка: двунаправленная (для монтажа с любой стороны)
• Вырезы: для быстрого ввода в корпус и заземления

Совместимость и монтаж

Плата r5st055mp устанавливается только в шкафы DKC серий ST, STX, STE, STEX и STH. Размеры корпуса должны точно соответствовать 500×500 мм - отклонение более чем +-2 мм затруднит установку. Для монтажа достаточно вставить плату в направляющие корпуса до защёлкивания. Вырезы обеспечивают самопозиционирование без дополнительных креплений. Заземление выводится через специальный вырез - его можно подключить даже после установки платы в корпус.

Безопасность и стандарты

Изготовлена из оцинкованной стали, что соответствует требованиям к механической прочности и коррозионной стойкости в условиях промышленной среды. Соответствует общепринятым нормам безопасности для электротехнических шкафов, однако не является изолирующим элементом - все токоведущие части должны быть закреплены на изоляторах.

Преимущества

• Ускоряет сборку благодаря готовым вырезам и разметке
• Не требует сверления - всё подготовлено заводом
• Цинкование защищает от ржавчины в сырых помещениях
• Двунаправленная разметка позволяет монтировать оборудование с любого бока
• Заземляющий вырез снижает риск ошибок при подключении PE-проводника

Ограничения применения

• Не подходит для шкафов других производителей или серий, кроме ST/STX/STE/STEX/STH
• Не используется вне металлических корпусов - не является самостоятельным элементом
• Не рассчитана на нагрузки выше 10 кг равномерно распределённой массы
• Не рекомендуется для открытых площадок или помещений с высокой химической агрессивностью

Примеры использования

• Щит управления насосной станцией - крепление реле времени и тепловых реле
• Автоматизированный конвейер - установка ПЛК, входных/выходных модулей
• Распределительный шкаф на заводе - монтаж автоматов и УЗО
• Система освещения - фиксация контакторов и таймеров

Практические советы

• Перед установкой проверьте, чтобы внутренние размеры шкафа были именно 500×500 мм - даже небольшое отклонение может помешать вставке
• При использовании DIN-рейки убедитесь, что её крепления не пересекаются с вырезами для заземления
• Оцинкованное покрытие не требует дополнительной защиты, но при повреждении кромок (например, при резке) рекомендуется обработать антивандальным составом
• Артикул r5st055mp всегда заказывается в паре с подходящим корпусом - не используйте его как универсальную плату
