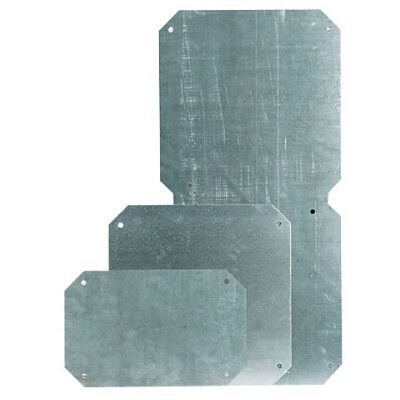

Монтажная плата для основания 400х300 с крепежом | 503430 DKC ДКС

Плата монтажная 400х300 мм с крепежом DKC предназначена для фиксации электрооборудования внутри корпусов серии RAM box. Изготовлена из оцинкованной стали, она обеспечивает прочную основу для установки автоматических выключателей, контакторов и других компонентов, сохраняя целостность сборки даже в жестких условиях.

Назначение и область применения

Плата монтажная 400х300 мм с крепежом DKC используется для внутренней фиксации электротехнических устройств в корпусах серии RAM box. Подходит для монтажа коммутационной аппаратуры, модульных устройств, реле, преобразователей частоты и других элементов управления. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в условиях повышенной влажности, запыленности или перепадов температур.

Технические характеристики

• Размеры: 400 × 300 мм
• Материал: сталь с оцинкованным покрытием
• Толщина материала: 1,5 мм
• Покрытие: горячеоцинкованное - защищает от коррозии
• Комплектация: плата + крепежные элементы (болты, гайки, шайбы)

Совместимость и монтаж

Плата монтажная 400х300 мм с крепежом DKC совместима со всеми корпусами серии RAM box. Устанавливается внутрь корпуса с помощью предварительно просверленных отверстий и крепежа, входящего в комплект. Для удобства монтажа отверстия расположены по периметру и центральной оси - позволяют равномерно распределить нагрузку от установленного оборудования. Не требует дополнительных инструментов кроме отвертки и сверла подходящего диаметра.

Безопасность и стандарты

Оцинкованное покрытие соответствует требованиям к антикоррозийной защите в промышленной среде. Хотя сама плата не имеет класса защиты IP, её использование в сочетании с корпусами RAM box (IP67) обеспечивает комплексную защиту всей системы. Материал не содержит токсичных веществ и безопасен при работе в закрытых помещениях.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм
• Устойчивость к коррозии - оцинкование продлевает срок службы в агрессивных средах
• Готовый комплект крепежа исключает необходимость докупать болты и гайки
• Стандартный размер легко интегрируется в существующие решения серии RAM box
• Не деформируется под весом тяжелого оборудования

Ограничения применения

• Не предназначен для самостоятельного использования вне корпусов RAM box - не обеспечивает степень защиты IP
• Не рекомендуется для установки в средах с постоянным воздействием открытого огня или химически активных паров (например, кислотных растворов)
• Подходит только для оборудования, масса которого не превышает допустимую нагрузку на стальную плату (не указано явно - требуется расчет по месту монтажа)

Примеры использования

• Установка автоматического выключателя и контактора в распределительном щите на производстве
• Фиксация преобразователя частоты внутри корпуса RAM box на конвейере
• Монтаж реле времени и терморегулятора в наружной электрощитовой на объекте с высокой влажностью
• Использование в качестве базовой платы для сборки панели управления в пищевой промышленности

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и корпусе - они должны совпадать по расположению
• При использовании тяжелого оборудования (например, больших контакторов) дополнительно укрепите крепления антивибрационными шайбами
• Не используйте пластиковые крепежи - они недостаточно прочны для оцинкованной стали толщиной 1,5 мм
• Плата монтажная 400х300 мм с крепежом DKC идеально подходит для замены поврежденных оснований в старых корпусах RAM box
• При необходимости можно просверлить дополнительные отверстия - материал легко обрабатывается обычными металлическими сверлами
