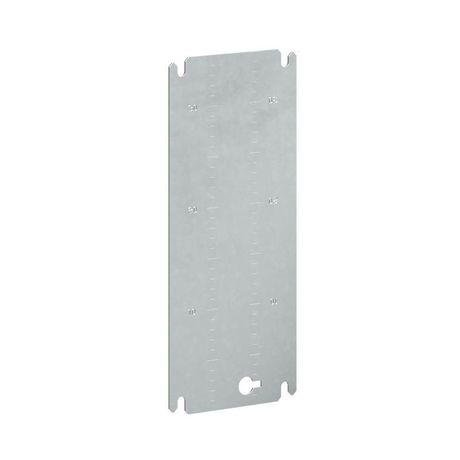

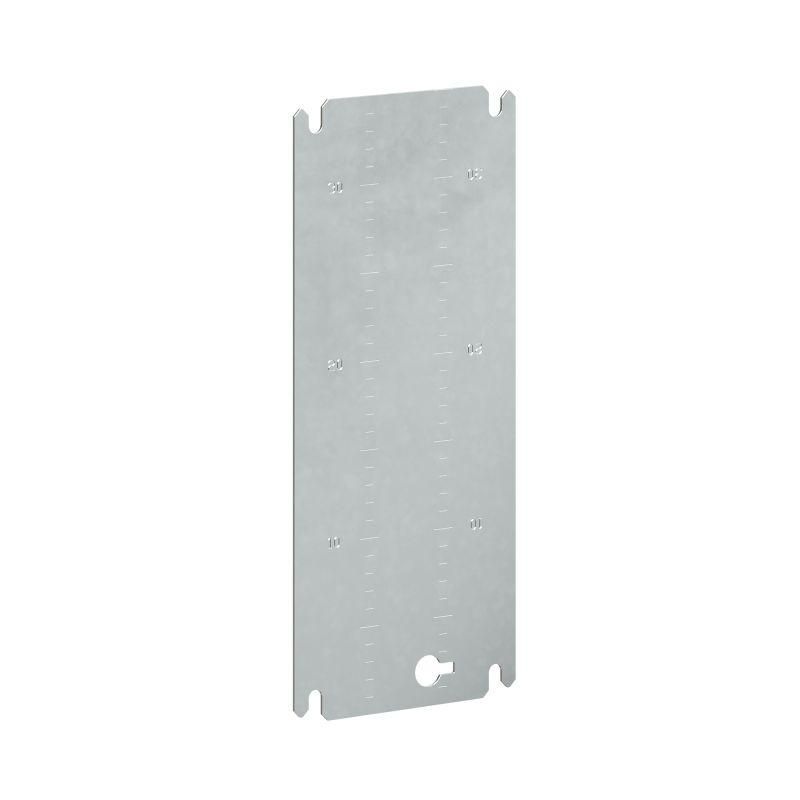

Плата монтажная для навесных корпусов ВхШ 400х200 мм | R5ST042MP DKC ДКС

Плата монтажная для навесных корпусов 400х200 мм, RAM block DKC - элемент для фиксации электрооборудования внутри корпусов серии RAM block DKC. Изготовлена из оцинкованной стали, обеспечивает надёжную поддержку устройств в условиях повышенной влажности, пыли и механических нагрузок. Подходит для промышленного использования в шкафах управления, автоматизации и распределительных устройствах.

Назначение и область применения

Плата монтажная для навесных корпусов 400х200 мм, RAM block DKC предназначена для крепления аппаратуры - автоматических выключателей, контакторов, реле, модулей ввода-вывода - внутри навесных корпусов типов ST, STX, STE, STEX, STH. Обеспечивает жёсткую и устойчивую базу для оборудования, снижает риск повреждений при вибрациях и ударах. Применяется в системах автоматизации, на производстве, в энергетике, транспорте и других отраслях, где требуется защита от внешних воздействий.

Технические характеристики

• Габариты платы: 350 × 150 мм (высота × ширина)
• Толщина материала: 1,8 мм
• Материал: оцинкованная сталь
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Вибростойкость: соответствует классу M39
• Сертификаты: ГОСТ IEC 61439, ГОСТ IEC 62342, РМРС, РКО, лицензия Ростехнадзора

Совместимость и монтаж

Плата монтажная для навесных корпусов 400х200 мм, RAM block DKC совместима исключительно с корпусами серии ST/STX/STE/STEX/STH внутренними габаритами 400×200 мм. Для установки используется предварительно выполненные вырезы - плата легко вставляется и фиксируется без дополнительных креплений. Разметка выполнена двунаправленно - позволяет равномерно распределять оборудование по площади. Особый вырез для заземления расположен так, что провод можно подключить даже после установки платы в корпус - это ускоряет сборку и снижает риск ошибок.

Безопасность и стандарты

Плата монтажная для навесных корпусов 400х200 мм, RAM block DKC соответствует требованиям ГОСТ IEC 61439 (низковольтные комплектные устройства) и ГОСТ IEC 62342 (монтажные платы для электронного оборудования). Сертифицирована по РМРС и РКО, имеет лицензию Ростехнадзора. Это гарантирует соответствие нормам безопасности при использовании в промышленных объектах России. Степень защиты IP66 обеспечивает безопасную работу в сырых, запылённых и агрессивных средах.

Преимущества

• Высокая прочность за счёт толщины 1,8 мм и оцинкованного покрытия - выдерживает значительные весовые нагрузки
• Коррозионная стойкость - цинковое покрытие защищает от ржавчины даже при постоянном контакте с влагой
• Удобство монтажа - вырезы и разметка позволяют быстро расположить оборудование без замеров
• Поддержка заземления - специальный вырез упрощает подключение к контуру заземления без демонтажа
• Сейсмо- и виброустойчивость - подходит для установки в районах с активной сейсмической деятельностью и на оборудовании с вибрацией

Ограничения применения

Плата монтажная для навесных корпусов 400х200 мм, RAM block DKC несовместима с другими типами корпусов - например, с моделями 300×200 мм или 500×250 мм. Не рекомендуется использовать вне закрытых шкафов - она не является самостоятельным корпусом и не обеспечивает герметичность. Также не следует применять в средах с химически агрессивными парами (например, кислоты, щёлочи), которые могут повредить цинковое покрытие.

Примеры использования

• Электрошкафы на производственных линиях - крепление PLC, реле времени, преобразователей частоты
• Распределительные пункты в пищевой промышленности - благодаря IP66 подходит для мойки оборудования водой под давлением
• Оборудование в метро и на железнодорожных станциях - сейсмостойкость и виброзащита обеспечивают надёжность при движении составов
• Аксессуары для АСУ ТП - использование в качестве основы для модульных контроллеров и интерфейсов

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры корпуса точно соответствовали 400×200 мм - отклонение более 5 мм может затруднить установку
• Используйте самонарезающие винты с подходящей длиной - не перегружайте материал, он не предназначен для сверления большого количества отверстий
• Заземляющий провод лучше заводить через специально предусмотренный вырез - это сохраняет целостность покрытия и уменьшает риск коррозии
• Не используйте абразивные материалы для очистки поверхности - достаточно протирки влажной тряпкой; моющие средства должны быть нейтральными
• Плата монтажная для навесных корпусов 400х200 мм, RAM block DKC - часть системы DKC. Для максимальной совместимости рекомендуется сочетать её с другими компонентами серии RAM block.
