Монтажная плата для шкафа ST 700х500 | R5ST075MP DKC ДКС

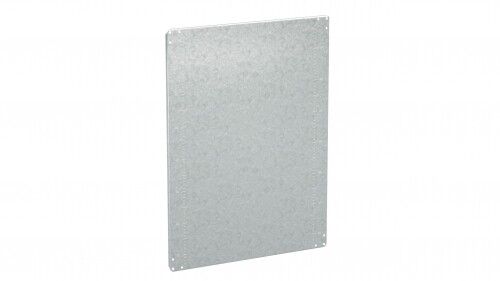

Плата монтажная для шкафов ST ВхШ 700х500 мм от DKC (ДКС), артикул r5st075mp, предназначена для компактного и надёжного крепления электрооборудования внутри шкафов серии ST. Изготовлена из оцинкованной стали, обеспечивает устойчивость к коррозии и совместима со стандартными корпусами.

Назначение и область применения

Плата монтажная для шкафов ST ВхШ 700х500 мм используется для фиксации автоматических выключателей, контакторов, реле, модулей питания и других устройств внутри шкафов управления. Подходит для промышленных систем: станков, конвейеров, систем автоматизации, распределительных щитов. Применяется исключительно в шкафах серий ST, STX, STE, STEX, STH с внутренними габаритами 700×500 мм.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь
• Защитное покрытие: оцинкованное
• Толщина материала: 1,8 мм
• Габариты платы: 650 × 450 мм (высота × ширина)
• Рекомендуемые габариты шкафа: 700 × 500 мм (В×Ш)
• Форма: прямоугольная с предварительными вырезами

Совместимость и монтаж

Плата монтажная для шкафов ST ВхШ 700х500 мм устанавливается в корпуса серий ST, STX, STE, STEX, STH. Для крепления используются стандартные крепёжные элементы шкафа - самонарезающие винты или заклёпки. Предусмотрены специальные вырезы по периметру, позволяющие зафиксировать плату без дополнительной нарезки отверстий. Разметка выполнена в двух направлениях - для удобства расположения оборудования как вертикально, так и горизонтально. Особый вырез в нижней части позволяет провести заземление после установки платы в корпус, не требуя её демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Оцинкованное покрытие снижает риск окисления в условиях повышенной влажности. Нет данных о сертификации по IEC или GOST - рекомендуется проверить соответствие нормам проекта перед использованием в ответственных системах.

Преимущества

• Увеличенная толщина стали (1,8 мм) повышает жесткость и долговечность
• Оцинкованное покрытие защищает от ржавчины даже при частых влажных циклах
• Вырезы для установки ускоряют сборку и исключают необходимость сверления
• Двунаправленная разметка упрощает планирование размещения оборудования
• Заземляющий вырез позволяет выполнять подключение заземления без снятия платы

Ограничения применения

• Не подходит для шкафов других серий или размеров - габариты платы (650×450 мм) рассчитаны строго под корпуса 700×500 мм
• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в средах с высоким уровнем химической агрессивности - оцинковка не заменяет нержавеющую сталь
• Максимальная нагрузка не указана - не следует нагружать плату тяжёлым оборудованием без дополнительной опоры

Примеры использования

• Установка в шкаф управления насосной станцией - крепление реле времени, терморегуляторов и автоматов
• Распределительный щит на производстве - монтаж контакторов и преобразователей частоты
• Автоматизация линии - размещение PLC-модулей, входных/выходных карт
• Щиты освещения - фиксация пускателей и тепловых реле

Практические советы

• Перед монтажом проверьте внутренние размеры шкафа - они должны быть минимум 700×500 мм, чтобы плата свободно вошла
• При использовании тяжёлого оборудования (например, больших АВ) дополнительно закрепите его к стенкам шкафа, а не только к плате
• При необходимости доработки отверстий используйте свёрло по металлу - материал достаточно плотный, но легко обрабатывается
• Плата m5st075mp от DKC совместима с другими элементами серии RAM block - можно комбинировать с кронштейнами и планками этой же линейки
• После установки проверьте контакт заземления через вырез - он должен быть надёжным и не иметь окислов
