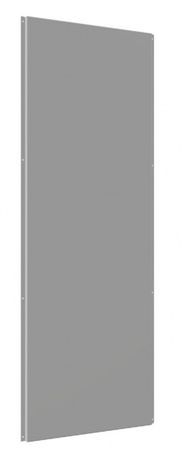

Монтажная плата FORT для корпуса высотой 2000 и шириной 800 EKF PROxima | FM208

Монтажная плата FORT для корпуса высотой 2000 мм и шириной 800 мм (артикул fm208, бренд EKF) - это основная несущая поверхность для установки оборудования внутри промышленного шкафа серии FORT. Она обеспечивает надежную фиксацию устройств автоматизации, силовых компонентов и распределительных аппаратов, рассчитанных на токи до 4000 А.

Назначение и область применения

Монтажная плата FORT для корпуса высотой 2000 мм и шириной 800 мм используется внутри шкафов серии FORT для крепления электрооборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода/вывода и других компонентов систем автоматизации. Подходит для сборки силовых НКУ, пультов управления, щитов контроля и распределения энергии в условиях промышленной среды - на заводах, в насосных станциях, на конвейерах и в производственных линиях.

Технические характеристики

• Тип изделия: монтажная плата
• Размеры: высота 2000 мм, ширина 800 мм
• Материал: сталь оцинкованная
• Защитное покрытие: оцинкованное
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Плата совместима исключительно со шкафами серии FORT от EKF, имеющими внутренние габариты 2000×800 мм. Устанавливается на направляющие рамы шкафа с помощью болтовых креплений. Для точного монтажа необходимо убедиться, что расстояние между вертикальными профилями шкафа соответствует ширине платы. Отверстия для крепления уже выполнены - достаточно использовать стандартные самонарезающие винты M4–M6. Плата не требует предварительной подготовки - её можно сразу использовать после доставки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Шкафы серии FORT, в которые устанавливается данная плата, имеют сертификат сейсмостойкости 8 баллов по шкале MSK. Материал - оцинкованная сталь - защищает от коррозии в условиях повышенной влажности и агрессивной среды. Плата не содержит острых кромок, снижая риск травм при обслуживании.

Преимущества

• Высокая механическая прочность благодаря толщине стали и оцинкованному покрытию
• Устойчивость к коррозии - особенно важно в помещениях с влажностью или химическими выбросами
• Фиксированные размеры обеспечивают точную и быструю сборку без доработок
• Поддерживается всей линейкой аксессуаров FORT: монтажные рейки, пластроны, цоколи

Ограничения применения

• Не применяется вне шкафов серии FORT - несовместима с другими брендами или моделями
• Не предназначена для установки на стену или в открытую зону - работает только внутри закрытого корпуса
• Не рекомендуется для использования в средах с постоянным воздействием кислот, щелочей или сильных растворителей - оцинкованное покрытие имеет ограниченную химическую стойкость
• Не подходит для монтажа тяжелых компонентов свыше 100 кг на единицу площади без дополнительной усиленной опоры

Примеры использования

• Щит управления технологическим оборудованием на пищевом производстве
• Распределительный шкаф с автоматикой для насосной станции
• Пульт управления конвейерной линией в автомобильном цехе
• Силовая НКУ с током до 4000 А в металлургическом производстве

Практические советы

• Перед монтажом проверьте, чтобы все оборудование, которое будет установлено на плату, имело подходящий крепёж и не выходило за её границы
• При использовании длинных монтажных реек (более 1000 мм) убедитесь, что они равномерно нагружены - перегрузка одного участка может вызвать деформацию
• Для удобства обслуживания рекомендуется заранее спроектировать расположение компонентов с учётом доступа к клеммам и кнопкам
• Если шкаф устанавливается в помещении с высокой запылённостью, используйте дополнительно пластроны и элементы системы секционирования - это продлит срок службы контактных групп
• Артикул fm208 - это единственная плата такого размера в линейке PROxima; другие модели FORT имеют меньшие габариты - не путайте с fm166 или fm126
