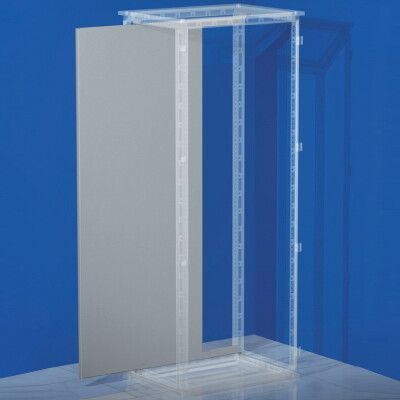

Монтажная плата, с боковой установкой, для шкафов 2000 x 800мм | R5PCSE2080 DKC ДКС

Плата монтажная с боковой установкой для шкафов 2000 x 800 мм от DKC (ДКС), артикул r5pcse2080, предназначена для крепления тяжелого электрооборудования внутри шкафов серии RAM block. Её оцинкованная стальная конструкция выдерживает значительные нагрузки и устойчива к коррозии.

Назначение и область применения

Плата монтажная с боковой установкой используется для фиксации устройств автоматизации, релейной защиты, преобразователей частоты, контакторов и другого тяжелого оборудования внутри шкафов. Подходит для промышленного оснащения: станков, конвейеров, распределительных пунктов, АРМ и других объектов, где важна жесткая и долговечная база для монтажа.

Технические характеристики

• Размеры: 2000 × 800 мм
• Толщина материала: 3 мм
• Материал: сталь
• Защитное покрытие: оцинкованное (двойное указание в данных - значит, покрытие соответствует ГОСТ и защищено от коррозии)
• Перфорация: есть - возможность крепления болтами, самонарезающими винтами, DIN-рейками через отверстия
• Нормативный документ: ГОСТ 50827.3-2009 - соответствие требованиям к монтажным плитам для силового и коммуникационного оборудования
• Максимальная допустимая нагрузка: до 600 кг

Совместимость и монтаж

Плата r5pcse2080 совместима исключительно со шкафами серии RAM block от DKC, имеющими габариты 2000×800 мм. Установка осуществляется на боковые направляющие шкафа - поэтому она не требует вертикального крепления к задней стенке. Для равномерного распределения нагрузки рекомендуется использовать все точки крепления. Монтаж проводят после установки шкафа; перед закреплением проверьте горизонтальность поверхности.

Безопасность и стандарты

Изделие выполнено в соответствии с ГОСТ 50827.3-2009, что гарантирует механическую прочность, устойчивость к деформации и безопасную работу при повышенных нагрузках. Оцинкованное покрытие снижает риск возникновения электрокоррозии между платой и другими элементами шкафа, особенно в условиях повышенной влажности.

Преимущества

• Высокая несущая способность благодаря толщине 3 мм - подходит даже для массивных модулей
• Оцинкованное покрытие продлевает срок службы в агрессивных средах
• Перфорированная поверхность - удобство для быстрого крепления любых типов компонентов
• Универсальное применение в рамках системы RAM block - совместимость с другими элементами корпуса

Ограничения применения

• Не шкафы другой высоты или ширины - только 2000×800 мм
• При нагрузке выше 600 кг необходимо дополнительно укрепить плату профилями - самостоятельное использование без усиления недопустимо
• Не предназначен для наружной установки - работает только во внутреннем объеме запертого шкафа
• Запрещено использовать в качестве основания для оборудования с точечной сосредоточенной нагрузкой более 150 кг/м² без расчета прогиба

Примеры использования

• Установка частотных преобразователей мощностью до 45 кВт в промышленном щите
• Фиксация нескольких рядов реле и автоматических выключателей в щите релейной защиты
• Крепление серверов управления и контроллеров PLC в центральной станции автоматизации
• Размещение тяжелых реактивных контуров в системах энергоэффективности

Практические советы

• Перед монтажом проверьте, чтобы боковые направляющие шкафа были точно выставлены - перекос вызывает напряжение в материале платы
• При использовании длинных крепежных элементов следите, чтобы они не задевали другие детали внутри шкафа
• Для оборудования с вибрацией используйте виброизоляционные прокладки - оцинкованная сталь хорошо передает звук
• При необходимости удлинения платы можно заказать аналогичные элементы и соединить их с помощью уголков - так сохраняется целостность системы RAM block
• Артикул r5pcse2080 - единственный вариант этой модели в линейке DKC; не заменяйте его на другие размеры без пересчета нагрузки
