Монтажная плата, дополнительная, для шкафов CQE, 2000 x 800 мм | R5RPSP2080 DKC ДКС R5PSP2080

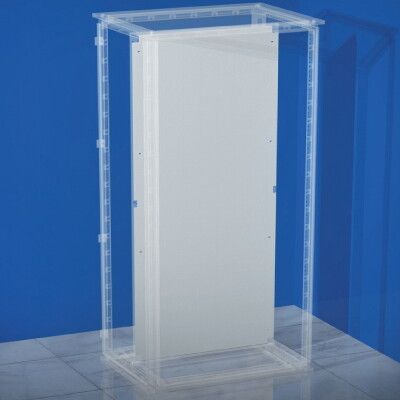

Плата монтажная дополнительная для шкафов CQE, 2000 x 800 мм от DKC (ДКС) - это усиленный элемент для крепления тяжелого оборудования внутри шкафов серии RAM block. Артикулы r5psp2080 и r5rpsp2080 обеспечивают надежную фиксацию устройств массой до 1000 кг, особенно когда требуется двусторонняя компоновка.

Назначение и область применения

Плата предназначена для установки тяжелых компонентов автоматизированных систем: частотных преобразователей, контакторов, реле защиты, блоков питания, контроллеров и других устройств, требующих жесткой механической опоры. Применяется исключительно внутри шкафов серии RAM block от DKC. Подходит для промышленных объектов: заводов, насосных станций, энергообъектов, где важна устойчивость оборудования к вибрациям и нагрузкам.

Технические характеристики

• Размеры: 2000 × 800 мм
• Толщина материала: 2,5 мм
• Материал: сталь
• Покрытие: оцинкованное (защита от коррозии)
• Перфорация: есть - возможность крепления болтами, хомутиками, DIN-рейками
• Максимальная допустимая нагрузка: 1000 кг

Совместимость и монтаж

Плата совместима только со шкафами серии RAM block от DKC. Устанавливается параллельно основной монтажной плате на задней стенке шкафа - для создания двустороннего пространства. Крепление осуществляется через предварительно просверленные отверстия и болтовые соединения. Перфорация позволяет гибко распределять точки крепления оборудования. Для монтажа используйте крепеж с учетом толщины стенки шкафа (1,2–1,5 мм) и рекомендованного момента затяжки.

Преимущества

• Высокая несущая способность за счет толщины 2,5 мм - выдерживает тяжелое оборудование без деформаций
• Оцинкованное покрытие снижает риск коррозии даже в условиях повышенной влажности
• Перфорированная поверхность упрощает адаптацию под любую конфигурацию оборудования
• Позволяет эффективно использовать объем шкафа - размещение оборудования с двух сторон увеличивает плотность компоновки

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими моделями корпусов
• Не предназначена для наружного монтажа - не имеет IP-класса защиты
• Запрещено перегружать выше 1000 кг - возможна деформация или отказ креплений
• Не используется в средах с агрессивными химическими веществами - цинк не защищает от кислот и щелочей

Примеры использования

• Установка частотного преобразователя мощностью 45 кВт на задней стороне шкафа управления насосной станцией
• Размещение блока релейной защиты и терморегуляторов в промышленном шкафу на пищевом производстве
• Использование в качестве второй платы для кабельных каналов и зажимов в шкафу АСУ ТП на ГЭС

Практические советы

• Проверьте посадочные отверстия на основной плате перед установкой - они должны точно совпадать с отверстиями на дополнительной
• При использовании DIN-реек убедитесь, что их крепежные отверстия попадают в перфорацию - иначе потребуется доработка
• Для тяжелого оборудования (более 500 кг) рекомендуется дополнительно закрепить плату к боковым стенкам шкафа
• При длительной эксплуатации в сыром помещении проверяйте целостность оцинкованного слоя - при повреждении обработайте края антикоррозийным составом
• Артикулы r5psp2080 и r5rpsp2080 - идентичны по функциям; различаются лишь в партиях производства, заменяемы друг на друга
