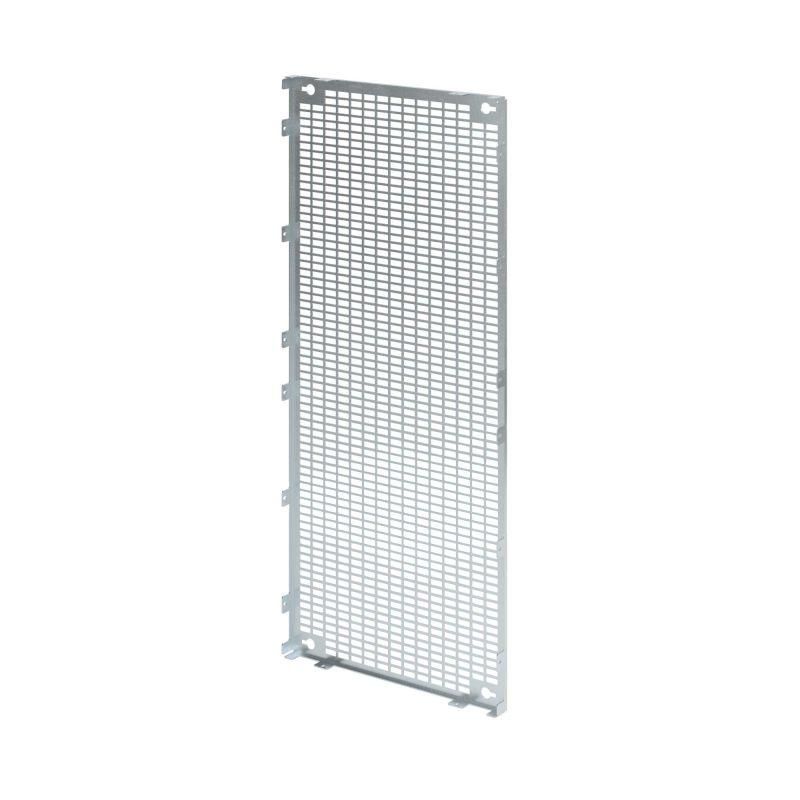

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 600x800 мм | R5LPP0608 DKC ДКС

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 600x800 мм от DKC (ДКС), артикул r5lpp0608, предназначена для фиксации электрооборудования внутри распределительных шкафов. Изготовлена из оцинкованной стали, совместима с системой RAM block, обеспечивает надёжное крепление и быстрый доступ к заземлению.

Назначение и область применения

Монтажная плата перфорированная боковая для шкафа CQE (ВхГ) 600x800 мм используется для крепления автоматических выключателей, контакторов, реле, модулей питания и другого оборудования внутри силовых и управляющих шкафов. Подходит для установки на боковой стенке шкафа - особенно удобна там, где требуется экономия внутреннего пространства или необходима вертикальная компоновка устройств. Применяется в промышленной автоматизации, на конвейерах, в системах управления насосами и станках.

Технические характеристики

• Размеры: 600 мм (высота) × 800 мм (ширина)
• Тип изделия: монтажная плата перфорированная
• Материал: сталь толщиной 2 мм
• Покрытие: оцинкованное - защищает от коррозии
• Исполнение: перфорированное (серия R5LPP)
• Совместимо с сериями: RAM block
• Артикул: r5lpp0608

Совместимость и монтаж

Плата крепится к боковым стенкам шкафа с помощью стандартных крепёжных элементов, входящих в комплект. Подходит как для полноразмерных, так и для промежуточных высот шкафов. Перфорация позволяет фиксировать оборудование с помощью клипс C KLIP - они обеспечивают прочное и легко регулируемое крепление без сверления. Для подключения заземления предусмотрены специальные точки - достаточно подсоединить проводник напрямую к плате.

Безопасность и стандарты

Материал соответствует требованиям к электробезопасности и долговечности в условиях промышленной среды. Оцинкованное покрытие снижает риск коррозии, что важно для работы в помещениях с повышенной влажностью. Плата не содержит острых кромок, исключает повреждение изоляции проводов при монтаже.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2 мм
• Устойчивость к коррозии - оцинкованное покрытие продлевает срок службы
• Универсальная перфорация - можно крепить устройства в любом месте
• Встроенная возможность заземления - не требует дополнительных проводников
• Совместимость с аксессуарами C KLIP - ускоряет сборку и упрощает обслуживание

Ограничения применения

Не предназначен для установки на переднюю или заднюю стенку шкафа - только на боковые. Максимальный вес установленного оборудования ограничен прочностью материала и точек крепления; для тяжёлых устройств (>15 кг) рекомендуется дополнительно фиксировать их рамками или профилями. Не следует использовать в агрессивных химических средах - цинк не устойчив к кислотным парам.

Примеры использования

• Фиксация DIN-рейки с автоматическими выключателями в щите управления станком
• Установка преобразователей частоты и реле времени в шкафу конвейерной линии
• Крепление модулей I/O и блоков питания в распределительном шкафу на объекте водоснабжения

Практические советы

• Выбирайте клипсы C KLIP подходящего типа - они должны точно соответствовать форме корпуса вашего оборудования
• Проверьте посадочные размеры оборудования: перфорация имеет шаг 10–12 мм, не все устройства совместимы без адаптеров
• При монтаже нескольких плит рядом - соблюдайте зазор между ними для вентиляции
• Для защиты от внешних воздействий используйте крышку шкафа с IP-защитой - сама плата не является герметичной конструкцией
• Артикул r5lpp0608 - это именно перфорированный вариант; если нужна сплошная плита - выбирайте R5LPS
