Монтажная плата для шкафа ST 800х600 | R5ST086MP DKC ДКС

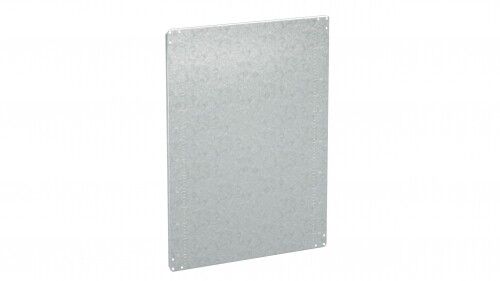

Монтажная плата для шкафа DKC ST 800x600 мм r5st086mp предназначена для фиксации электрооборудования внутри шкафов серии ST/STX/STE/STEX/STH. Изготовлена из оцинкованной стали, обеспечивает надёжную основу для монтажа автоматических выключателей, контакторов и других компонентов.

Назначение и область применения

Монтажная плата DKC ST 800x600 мм r5st086mp используется для внутренней сборки распределительных шкафов. Подходит для установки в корпуса с внешними габаритами 800×600 мм. Применяется в системах управления, АСУ ТП, промышленной автоматизации - например, на станках, конвейерах, насосных станциях и в щитовых помещениях.

Технические характеристики

• Габариты платы: 750 × 550 мм (высота × ширина)
• Толщина материала: 1,8 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии
• Тип: монтажная плата для шкафов
• Совместима с сериями корпусов: ST, STX, STE, STEX, STH

Совместимость и монтаж

Плата DKC ST 800x600 мм r5st086mp устанавливается в шкафы с внутренними размерами, соответствующими 800×600 мм. Для быстрого монтажа предусмотрены специальные вырезы - они позволяют легко зафиксировать плату в корпусе без дополнительного крепления. Разметка выполнена двунаправленно: можно ориентироваться как по вертикали, так и по горизонтали, что ускоряет расположение оборудования. Особый вырез позволяет провести заземление после установки платы - не требуется демонтаж.

Преимущества

• Оцинкованное покрытие повышает долговечность в условиях повышенной влажности и агрессивной среды
• Вырезы для крепления исключают необходимость сверления или доработки корпуса
• Двунаправленная разметка снижает риск ошибок при размещении аппаратов
• Заземляющий вырез упрощает подключение PE-проводника даже после установки платы
• Жесткая конструкция из стали 1,8 мм минимизирует деформацию под нагрузкой

Ограничения применения

• Не подходит для шкафов с другими габаритами - только для 800×600 мм
• Не предназначен для наружной установки - работает только внутри закрытых корпусов
• Не рекомендуется использовать в средах с постоянным воздействием открытого огня или высоких температур выше +70 C
• Толщина 1,8 мм достаточна для большинства задач, но не рассчитана на тяжёлое оборудование весом более 40 кг без дополнительной опоры

Примеры использования

• Щитовые комнаты на заводах - крепление автоматических выключателей и реле
• Контрольные панели на конвейерах - установка преобразователей частоты
• Аварийные системы питания - монтаж устройств бесперебойного питания (ИБП)
• Системы освещения - размещение контакторов и терморегуляторов

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры шкафа точно совпадали с 800×600 мм - допуск до +-5 мм возможен, но больше - требует доработки
• При использовании тяжёлого оборудования (например, больших контакторов) дополнительно закрепите его через раму или профиль - плата не заменяет жёсткий каркас
• Оцинкованное покрытие не требует дополнительной защиты, но при резке или сверлении образуются оголённые участки - обработайте их антикоррозийным составом
• Для точного позиционирования используйте разметку как ориентир - она нанесена с учётом стандартных шагов крепления DIN-рейки
• Плата DKC ST 800x600 мм r5st086mp совместима со всеми типами DIN-реек и крепёжных элементов, соответствующих IEC 60715
