Плата монтажная для навесных корпусов ВхШ 600x800 мм | R5ST068MP DKC ДКС

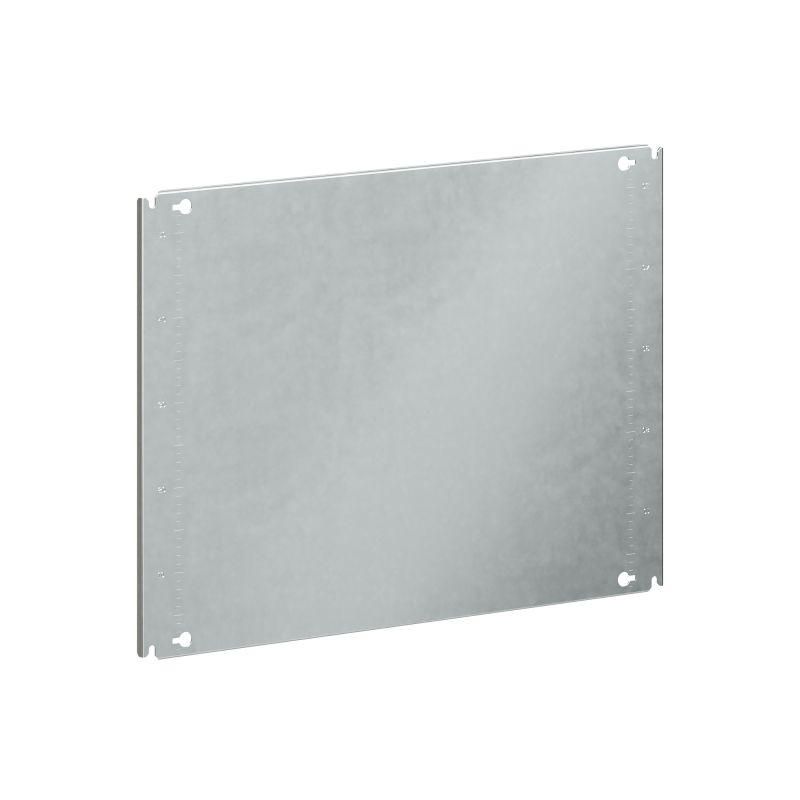

Плата монтажная для навесных корпусов 600x800 мм, RAM block DKC - элемент крепления оборудования внутри корпусов серии ST/STX/STE/STEX/STH. Изготовлена из оцинкованной стали, обеспечивает надёжную фиксацию компонентов и упрощает сборку. Артикул r5st068mp соответствует серии RAM block DKC.

Назначение и область применения

Плата монтажная для навесных корпусов 600x800 мм, RAM block DKC предназначена для установки внутреннего оборудования - распределительных щитов, модулей автоматики, реле, контакторов, клеммников и других устройств - в корпусах серии ST/STX/STE/STEX/STH. Подходит для промышленного использования: станки, конвейеры, системы управления, шкафы автоматизации. Монтажная плата позволяет равномерно распределить нагрузку на стенки корпуса и исключить деформацию при установке тяжёлых компонентов.

Технические характеристики

• Габариты платы: 550×750 мм (высота × ширина)
• Материал: оцинкованная сталь, толщина 1,8 мм
• Размеры совмещаемых корпусов: 600×800 мм (В×Ш)
• Форма: прямоугольная с предварительно выполненными вырезами
• Покрытие: цинковое, защищает от коррозии

Совместимость и монтаж

Плата монтажная для навесных корпусов 600x800 мм, RAM block DKC устанавливается только в корпуса серии ST, STX, STE, STEX, STH. Совпадение габаритов корпуса (600×800 мм) и платы (550×750 мм) обеспечивает плотную посадку без люфтов. Для крепления используются стандартные болты M4–M6 через предварительно выполненные отверстия. Двунаправленная разметка позволяет легко ориентироваться при расположении оборудования - как сверху, так и снизу. Особый вырез для заземления расположен в нижней части платы - доступ к нему сохраняется даже после установки в корпус.

Особенности конструкции

Вырезы на плате позволяют быстро закрепить её в корпусе без дополнительного сверления. Цинковое покрытие повышает долговечность в условиях повышенной влажности и запылённости. Толщина материала (1,8 мм) обеспечивает жёсткость при нагрузках до 30 кг на плату. Конструкция не требует специальных инструментов - достаточно отвёртки и ключей.

Преимущества

• Ускоряет монтаж благодаря готовым вырезам и разметке
• Обеспечивает точное позиционирование оборудования
• Имеет встроенную возможность заземления без демонтажа
• Не деформируется под весом тяжёлых компонентов
• Совместима со всеми корпусами серии ST/STX/STE/STEX/STH

Ограничения применения

• Не подходит для корпусов другого размера - например, 400×600 мм или 800×1000 мм
• Не предназначен для установки вне металлических корпусов
• Не рекомендуется использовать в средах с постоянным воздействием открытого огня или высоких температур выше +80 C
• Цинковое покрытие не заменяет антикоррозийную обработку в агрессивных химических средах

Примеры использования

• Установка частотного преобразователя в шкаф управления насосной станцией
• Крепление PLC-модулей и I/O-карт в системе автоматизации конвейера
• Монтаж клеммных колодок и реле в распределительном щите на производстве
• Сборка шкафа управления в пищевой промышленности - где важна чистота и устойчивость к влаге

Практические советы

• Перед монтажом проверьте, что корпус имеет именно габариты 600×800 мм - другие размеры не подходят
• При использовании тяжёлого оборудования (более 20 кг) дополнительно закрепите плату к боковым стенкам корпуса
• Заземляющий проводник лучше заводить через специально предусмотренный вырез - это снижает риск перегрева и окисления контакта
• Плата m5st068mp (артикул r5st068mp) совместима с другими элементами серии RAM block DKC - можно комбинировать с кронштейнами, направляющими и крышками
• При необходимости доработки (дополнительные отверстия) используйте сверло по металлу - не применяйте ударный режим, чтобы не треснула цинковая защита
