Монтажная плата, дополнительная, для шкафов CQE, 2000 x 600 мм | R5RPSP2060 DKC ДКС R5PSP2060

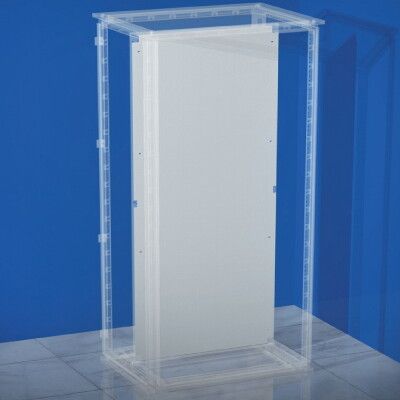

Монтажная плата дополнительная для шкафов CQE 2000х600 мм от DKC (ДКС) - это усиленный элемент для крепления тяжелого оборудования внутри шкафов серии RAM block. Артикулы r5psp2060 и r5rpsp2060 обеспечивают надежную фиксацию устройств массой до 1000 кг, особенно когда требуется двусторонняя компоновка.

Назначение и область применения

Монтажная плата дополнительная для шкафов CQE 2000х600 мм предназначена для установки тяжелых компонентов автоматизированных систем: преобразователей частоты, контакторов, реле защиты, блоков питания и других устройств весом до 1000 кг. Применяется исключительно внутри шкафов серии RAM block от DKC. Подходит для промышленных объектов - цехов, насосных станций, энергообъектов, где требуется плотная укладка оборудования и оптимизация пространства.

Технические характеристики

• Размеры: 2000 × 600 мм - соответствует габаритам шкафов CQE;
• Толщина материала: 2,5 мм - повышенная жесткость против прогиба под нагрузкой;
• Материал: сталь - высокая механическая прочность и долговечность;
• Защитное покрытие: оцинкованное - антикоррозийная защита в условиях повышенной влажности и агрессивной среды;
• Перфорация: да - возможность крепления болтами, шпильками, хомутиками через отверстия;
• Максимальная нагрузка: до 1000 кг - рассчитана на тяжелые модули автоматики и силового оборудования.

Совместимость и монтаж

Плата совместима только со шкафами серии RAM block от DKC. Устанавливается параллельно основной монтажной плате - на задней стенке шкафа. Для монтажа используются стандартные крепежи, предусмотренные конструкцией шкафа. Перфорированная поверхность позволяет фиксировать оборудование любым доступным способом: самонарезными винтами, анкерами, DIN-рейками с адаптерами. Не требует специального инструмента - достаточно отвертки и уровня для выравнивания.

Преимущества

• Увеличивает полезную площадь для монтажа в два раза за счет двустороннего размещения оборудования;
• Высокая несущая способность - выдерживает даже крупногабаритные преобразователи и АВР;
• Оцинкованное покрытие снижает риск коррозии в сырых помещениях без необходимости дополнительной обработки;
• Жесткая конструкция (2,5 мм) минимизирует вибрацию и деформацию под нагрузкой;
• Интеграция в существующую систему RAM block - не требует переделки шкафа.

Ограничения применения

• Не применяется вне шкафов серии RAM block - несовместима с другими типами корпусов;
• Не предназначена для наружного монтажа - работает только во внутреннем объеме закрытого шкафа;
• Запрещено перегружать выше 1000 кг - возможна деформация и потеря целостности креплений;
• Не рекомендуется использовать в средах с постоянным воздействием открытого огня или расплавленных металлов - материал не огнеупорный.

Примеры использования

• Электрошкаф на насосной станции: установка трех частотных преобразователей по 300 кг каждый + релейная группа;
• Шкаф управления технологической линией: размещение PLC-блоков, I/O-модулей и блока бесперебойного питания;
• АВР-панель в распределительном пункте: двусторонний монтаж контакторов и автоматических выключателей для экономии места.

Практические советы

• При установке проверьте соответствие отверстий на плате и профилях шкафа - они должны точно совпадать;
• Для равномерного распределения нагрузки крепите тяжелые устройства ближе к краям платы, а не в центре;
• Если используется двусторонняя компоновка, убедитесь, что провода между платами не перетираются и не зажимаются;
• Проверяйте наличие оцинкованного слоя после транспортировки - при повреждении покрытия обработайте кромки антикоррозийным составом;
• Артикулы r5psp2060 и r5rpsp2060 отличаются лишь исполнением крепежных отверстий - уточните у поставщика, какой вариант нужен для вашей модели шкафа.
