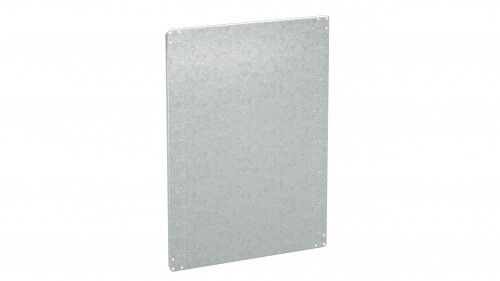

Монтажная плата для шкафа ST 1200х600 | R5ST126MP DKC ДКС

Плата монтажная для шкафов ST ВхШ 1200х600 мм от DKC (ДКС), артикул r5st126mp, предназначена для фиксации электрооборудования внутри шкафов серии ST. Изготовлена из оцинкованной стали, обеспечивает надёжную основу для монтажа автоматики, контакторов и других компонентов.

Назначение и область применения

Плата монтажная для шкафов ST ВхШ 1200х600 мм используется для крепления внутреннего оборудования в шкафах управления и распределения энергии. Подходит для установки в корпуса серий ST, STX, STE, STEX, STH с внешними габаритами 1200×600 мм. Применяется в промышленных системах: на станках, конвейерах, в системах АСУ ТП, в щитах автоматизации.

Технические характеристики

• Тип изделия: плата монтажная
• Материал: сталь
• Защитное покрытие: оцинкованное
• Толщина материала: 1,8 мм
• Габариты платы: 1150 × 550 мм (высота × ширина)
• Рекомендуемые габариты шкафа: 1200 × 600 мм (В×Ш)
• Форма: прямоугольная с предварительно выполненными вырезами

Совместимость и монтаж

Плата монтажная для шкафов ST ВхШ 1200х600 мм устанавливается в шкафы серии ST с внутренними размерами, соответствующими её форме. Для крепления используются стандартные крепёжные элементы - самонарезающие винты или заклёпки. Предусмотрены специальные вырезы для быстрого ввода в корпус без дополнительной подгонки. Разметка выполнена двунаправленно - позволяет легко ориентироваться при расположении оборудования как по вертикали, так и по горизонтали. Особый вырез предназначен для подключения заземляющего провода - его можно зафиксировать после установки платы в шкаф, не демонтируя её.

Преимущества

• Оцинкованное покрытие повышает коррозионную стойкость в условиях повышенной влажности и агрессивной среды.
• Вырезы для установки позволяют монтировать плату без сверления или резки - экономят время при сборке.
• Двунаправленная разметка снижает риск ошибок при размещении аппаратов.
• Заземляющий вырез обеспечивает безопасный и доступный контакт даже после установки в корпус.
• Жесткая конструкция из стали 1,8 мм исключает деформацию под нагрузкой от тяжёлых устройств.

Ограничения применения

• Не подходит для шкафов с другими габаритами - требует точного совпадения с корпусами 1200×600 мм.
• Не рассчитана на наружную установку - не имеет защиты IP и не предназначена для воздействия осадков или прямого солнечного света.
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием - материал прочный, но не ударостойкий.

Примеры использования

• Установка в шкаф управления насосной станцией - крепление реле, термозащиты, частотника.
• Интеграция в распределительный щит на производстве - монтаж автоматических выключателей и контакторов.
• Сборка шкафа АСУ ТП - фиксация модулей ввода-вывода, контроллеров, сетевых интерфейсов.

Практические советы

• Перед монтажом проверьте, что внутренние размеры шкафа точно соответствуют 1200×600 мм - отклонение более 10 мм затруднит установку.
• При использовании тяжёлого оборудования (например, частотных преобразователей) убедитесь, что вес равномерно распределён по площади платы - не сосредоточивайте нагрузку на одном участке.
• Для лучшего контакта заземления используйте медный провод с сечением не менее 4 мм2 и плотно затяните клемму через вырез.
• Плата mонтажная для шкафов ST ВхШ 1200х600 мм от DKC (ДКС) совместима со всеми стандартными DIN-рейками - не требуется адаптеров.
