Корпус пластиковый RAM box IP67 300х150х160 мм (высота крышки 35) стенка с выбивными фланцами прозрачная крышка | 531311 DKC ДКС

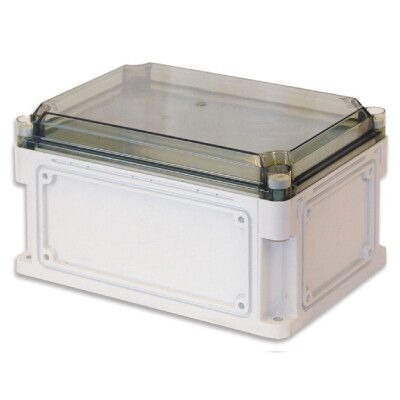

Корпус пластиковый 300х150х160 мм IP66/IP67, с выбивными фланцами, прозрачная крышка H=35 мм от бренда DKC (ДКС), артикул 531311, предназначен для надежной защиты электрооборудования в условиях открытых площадок и агрессивной среды. Относится к серии RAM box и сочетает ударопрочность, герметичность и удобство монтажа.

Назначение и область применения

Корпус используется для установки устройств автоматизации, коммутационного оборудования, модулей управления и распределительных элементов в условиях улицы, на столбах, в промышленных зонах и других местах с повышенной влажностью, запыленностью или риском механических повреждений. Подходит для систем, требующих постоянной работы вне помещений - например, для управления освещением, насосами, конвейерами, транспортерами и АСУ ТП.

Технические характеристики

• Габариты: 150×300×160 мм (высота × ширина × глубина)
• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 м на 30 минут; также соответствует IP66 - защита от мощных струй воды
• Материал: поликарбонат - прочный, термостойкий и устойчивый к УФ-излучению
• Цвет: RAL 7035 (серый антрацит)
• Крышка: прозрачная, высотой 35 мм, материал - поликарбонат, класс горючести V-2
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж (эквивалент 1,4 кг, падающего с 71 см)
• Климатическое исполнение: УХЛ1 - работает при температуре от −50C до +50C
• Крепление: навесное, с возможностью крепления на столб
• Регулируемая монтажная пластина: да - позволяет адаптировать положение оборудования по глубине
• Замок: есть - защищает от несанкционированного доступа
• Соединение в ряд: да - можно соединить несколько корпусов друг с другом
• Монтаж: совместим с метрическими креплениями (M6)
• Отделка: необработанная - поверхность матовая, без покрытия

Совместимость и монтаж

Корпус поставляется с готовыми выбивными фланцами двух типов: два фланца типа A и два - типа C. Это позволяет легко проделывать отверстия под кабельные вводы нужного диаметра без специального инструмента. Для крепления оборудования внутри используются забивные втулки с резьбой M6 - они вдавливаются в стенки корпуса и обеспечивают надежную фиксацию DIN-рейки, плат или других компонентов. Прозрачная крышка крепится на пластиковые винты с заглушками - исключает попадание влаги через головки винтов. Монтаж на столб осуществляется через предварительно подготовленные отверстия в задней стенке. Регулируемая пластина позволяет смещать оборудование вглубь корпуса на 10–15 мм для оптимального расположения кабелей.

Безопасность и стандарты

• Категория стойкости к горению корпуса: ПВ-0 (V-0) - самозагасающийся материал
• Категория стойкости к горению крышки: ПВ-2 (V-2) - медленно гаснет после удаления источника пламени
• Соответствие требованиям IEC 62208 и EN 62208 для корпусов распределительных устройств
• Изготовлен в соответствии с нормами для климатического исполнения УХЛ1

Преимущества

• Высокая степень защиты IP67 гарантирует работу даже при прямом контакте с водой
• Ударопрочность IK09 снижает риск повреждения при случайных ударах или вандализме
• Прозрачная крышка позволяет визуально контролировать состояние оборудования без вскрытия
• Устойчивость к УФ-излучению предотвращает хрупкость и выгорание материала на солнце
• Возможность соединения в ряд упрощает масштабирование систем
• Комплексная комплектация (фланцы, втулки, винты, заглушки) исключает необходимость докупать детали

Ограничения применения

• Не предназначен для длительного погружения в воду - IP67 допускает лишь временное воздействие
• Прозрачная крышка не является светопрозрачным окном для наблюдения в условиях яркого солнечного света - видимость может снижаться
• Пластиковый корпус не рекомендован для установки рядом с источниками открытого пламени или высоких температур (>+50C)
• Не подходит для взрывоопасных зон - отсутствует сертификат Ex
• Максимальная нагрузка на монтажную плиту ограничена массой оборудования - не следует устанавливать тяжелые трансформаторы или массивные автоматы без дополнительной поддержки

Примеры использования

• Защита частотных преобразователей на уличных насосных станциях
• Контрольные щиты для системы уличного освещения с датчиками движения
• Распределительные пункты на железной дороге или автодорожных объектах
• Автоматические устройства управления вентиляцией на промышленных крышах
• Электронные блоки управления в сельскохозяйственных комплексах

Практические советы

• Перед монтажом проверьте, что выбранные фланцы соответствуют диаметру используемых кабельных вводов - тип A и C имеют разные размеры
• При использовании в холодном климате (ниже −30C) избегайте резких ударов по корпусу - поликарбонат становится более хрупким
• Для лучшей теплоотдачи не перегружайте корпус большим количеством тепловыделяющих устройств - предусмотрите вентиляцию или дополнительное охлаждение
• При соединении нескольких корпусов в ряд соблюдайте шаг между точками крепления - не менее 100 мм для сохранения жесткости конструкции
• Проверяйте плотность прилегания крышки перед заключительной фиксацией - особенно важно при работе в сыром климате
• Артикул 531311 - единственный вариант этого формата в серии RAM box; другие размеры или цвета недоступны
