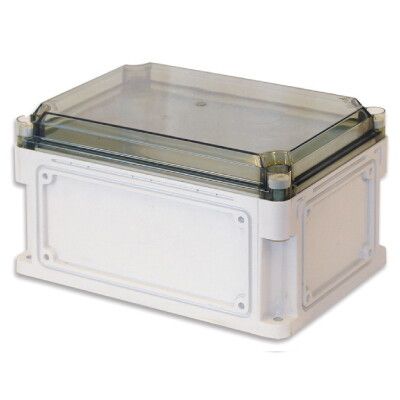

Корпус пластиковый RAM box IP67 300х200х160 мм (высота крышки 35) стенка с выбивными фланцами прозрачная крышка | 532311 DKC ДКС

Корпус пластиковый 300х200х160 мм IP66/IP67 с выбивными фланцами, прозрачная крышка высота 35 мм от бренда DKC (ДКС), артикул 532311, предназначен для надежной защиты электронных компонентов в условиях открытых площадок и агрессивной среды. Относится к серии RAM box и сочетает ударопрочность, герметичность и удобство монтажа.

Назначение и область применения

Этот корпус используется для размещения устройств автоматизации, управления, коммутации и распределения электроэнергии там, где важна защита от внешних факторов. Подходит для уличной установки: на столбах, фасадах зданий, в промышленных зонах, на транспорте, в системах освещения и контроля. Прозрачная крышка позволяет визуально контролировать состояние внутреннего оборудования без вскрытия корпуса.

Технические характеристики

• Габариты: 200×300×160 мм (высота × ширина × глубина)
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 м на 30 минут; также соответствует IP66 - защита от мощных струй воды
• Материал корпуса: поликарбонат, класс горючести ПВ-0 (V-0)
• Материал крышки: прозрачный поликарбонат, класс горючести ПВ-2 (V-2)
• Цвет: RAL 7035 (серый)
• Ударопрочность: IK09 - выдерживает удар энергией 10 Дж
• Климатическое исполнение: УХЛ1 - работает при температуре от −40C до +50C
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет под прямыми солнечными лучами
• Количество дверей: одна
• Тип двери: со стеклянной крышкой (не съемная, прозрачная)
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Монтажная пластина: регулируемая по глубине - позволяет точно позиционировать оборудование
• Крепление на столбе: возможно - предусмотрены специальные крепежные элементы
• Соединение в ряд: да - можно монтировать несколько корпусов рядом без потери герметичности
• Подходит для метрического монтажа: да - совместим с крепежом М4–М8
• Отделка поверхности: необработанная - матовая, без покрытия

Совместимость и монтаж

Корпус имеет два типа выбивных фланцев: тип B и тип C - они позволяют выводить кабели через заранее подготовленные отверстия. Для герметизации используются входящие в комплект заглушки. Монтаж осуществляется навесным способом - на стену, опору или столб. Регулируемая монтажная пластина дает возможность изменять положение оборудования внутри корпуса на +-15 мм по глубине. Для крепления крышки применяются пластиковые винты и забивные втулки с резьбой М6 - они служат основой для крепления DIN-рейки, плат, модулей и других компонентов.

Безопасность и стандарты

Корпус соответствует требованиям IEC 60529 (IP67/IP66), IEC 62262 (IK09) и GOST 15150 для климатического исполнения УХЛ1. Поликарбонат корпуса не распространяет пламя (класс V-0), что снижает риск возгорания при аварийных ситуациях. Прозрачная крышка выполнена из материала с меньшей огнестойкостью (V-2), поэтому не рекомендуется использовать в местах с повышенной вероятностью открытого огня.

Преимущества

• Высокая степень защиты IP67 гарантирует работу даже после попадания воды или длительного воздействия сырости
• Ударопрочность IK09 делает корпус устойчивым к случайным повреждениям, например, при обслуживании или в зонах с движением техники
• Прозрачная крышка позволяет проводить диагностику без демонтажа
• Регулируемая пластина упрощает точную настройку расположения оборудования
• Встроенные втулки М6 исключают необходимость сверления отверстий для крепления
• Устойчивость к УФ-излучению продлевает срок службы на открытом воздухе
• Возможность соединения в ряд позволяет создавать компактные системы распределения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное погружение
• Прозрачная крышка (V-2) не выдерживает прямого контакта с открытым пламенем
• Из-за малой глубины (160 мм) не подходит для крупных модулей или трансформаторов
• Не рассчитан на взрывоопасные среды - не имеет сертификата Ex
• Пластиковый корпус не следует использовать в условиях частых температурных скачков выше +50C

Примеры использования

• Контрольные щиты на уличном освещении
• Автоматические пункты управления насосными станциями
• Щиты связи и сигнализации на железнодорожных путях
• Распределительные устройства на объектах сельского хозяйства
• Контроллеры датчиков в промышленных зонах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы выбранные фланцы соответствовали диаметрам кабелей - используйте заглушки для незаполненных отверстий
• При использовании на столбе убедитесь, что крепежные болты затянуты равномерно - перекос может нарушить герметичность
• Для увеличения срока службы в регионах с сильными перепадами температур рекомендуется дополнительно устанавливать терморегуляторы или нагревательные элементы
• При сборке не используйте металлические винты вместо пластиковых - они могут вызвать коррозию и потерю герметичности
• При необходимости замены крышки - снимайте ее осторожно, так как поликарбонат хрупок при резком изгибе
• Артикул 532311 - единственный вариант этого размера в серии RAM box; аналоги требуют проверки совместимости фланцев и крепежа
