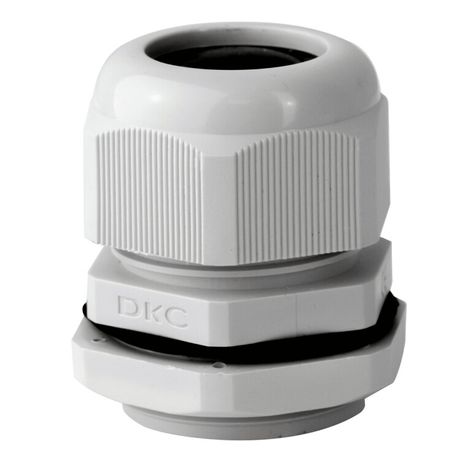

Сальник - Зажим кабельный с контргайкой IP68 PG16 диаметр кабеля 9 14мм | 52900 DKC ДКС

Ввод кабельный с контргайкой, IP68, PG16, диаметр кабеля 9–14 мм от DKC (ДКС) обеспечивает надёжную герметизацию кабельного ввода в электрооборудование. Артикул 52900 из серии Express предназначен для установки в шкафы, щиты и коробки, где требуется защита от пыли, воды и механических воздействий.

Назначение и область применения

Этот вводной сальник используется для герметичного прохода кабелей через стенки электрических шкафов, распределительных коробок, панелей управления и других устройств. Подходит для внутренней и наружной установки — например, в помещениях с повышенной влажностью, на фасадах зданий, в монолитном бетоне или в условиях открытой прокладки. Применяется в системах серии Express от DKC, особенно там, где важна долговременная герметизация и устойчивость к внешним факторам.

Технические характеристики

• Резьба: PG16 — стандартизированная метрическая резьба для кабельных вводов
• Диапазон диаметров кабеля: 9–14 мм — подходит для большинства силовых и сигнальных кабелей среднего сечения
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал: полиамид — прочный, химически стойкий, устойчив к УФ-излучению и перепадам температур
• Температура эксплуатации: от –25 °C до +60 °C — работает в холодных и жарких условиях
• Уплотнение: многослойное уплотнительное кольцо — обеспечивает плотное прилегание к кабелю любого типа
• Контргайка: есть — позволяет закрепить сальник в отверстии и предотвратить проворачивание
• Длина резьбы: 10 мм — достаточна для надёжного крепления в типовых стенках шкафов
• Размер ключа: 30 мм — удобно затягивать обычным гаечным ключом
• Цвет: светло-серый — соответствует цветовой гамме комплектующих серии Express
• Галогены: отсутствуют — безопасен для окружающей среды и людей
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации
• Разъемность: да — можно демонтировать и переустанавливать без замены
• Поддержка плоского кабеля: да — уплотнитель адаптируется к кабелям с неокруглым сечением

Совместимость и монтаж

Вводной сальник DKC 52900 совместим с любыми отверстиями с резьбой PG16 — стандартными в шкафах, корпусах и распределительных устройствах. Для монтажа:

• Заготовьте отверстие диаметром, соответствующим PG16 (обычно 16 мм по наружному диаметру резьбы)
• Протяните кабель через центральное отверстие сальника
• Вставьте сальник в отверстие корпуса
• Затяните контргайку с помощью ключа на 30 мм — не перетягивайте, чтобы не повредить уплотнение
• Проверьте герметичность: кабель не должен болтаться, а сальник — не должен проворачиваться

Сальник подходит для монтажа в металлические, пластиковые и композитные корпуса. Обязательно проверяйте соответствие толщины стенки корпуса длине резьбы (10 мм).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических систем: взрывобезопасно, не содержит галогенов, что исключает выделение токсичных веществ при нагреве. Материал полиамид устойчив к агрессивным средам, включая масла и растворители. Соответствует международным нормам для кабельных вводов в классах IP68 и Ex.

Преимущества

• Высокая степень защиты IP68 — идеально для влажных, пыльных и outdoor-условий
• Многослойное уплотнение гарантирует герметичность даже при изменении диаметра кабеля в пределах 9–14 мм
• Разъемная конструкция — позволяет менять кабель без замены сальника
• Поддержка плоского кабеля — расширяет возможности применения
• Ударопрочность и термостойкость — снижают риск повреждения при транспортировке и монтаже
• Совместимость с серией Express — легко интегрируется в готовые решения DKC

Ограничения применения

• Не предназначена для кабелей менее 9 мм — возможен проскальзывание и потеря герметизации
• Не рекомендовано использование при температурах ниже –25 °C или выше +60 °C — материал становится хрупким или деформируется
• Не подходит для кабелей с жёсткой броней или крупными металлическими оплетками — они могут повредить уплотнитель
• Не является средством против давления жидкости свыше уровня погружения — IP68 не означает работу под глубоководным давлением
• Не следует использовать в местах постоянного трения или вибрации без дополнительной фиксации кабеля

Примеры использования

• Ввод кабеля питания в распределительный шкаф на производстве
• Герметичный вход сигнальных кабелей в автоматические контроллеры на фасаде здания
• Прокладка кабелей в бетонных колодцах или подземных камерах
• Системы освещения на улице с использованием корпусов серии Viva
• Кабельные вводы в оборудование для пищевой промышленности — благодаря отсутствию галогенов и легкости очистки

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен попадать в диапазон 9–14 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель или переходник.
• При работе с плоским кабелем ориентируйте его так, чтобы наибольшая сторона была параллельна резьбе — это уменьшает риск повреждения уплотнения.
• Не используйте смазку или клей — они нарушают герметичность уплотнительного кольца.
• При многократной сборке/разборке следите за состоянием уплотнения — при появлении трещин или потери эластичности замените сальник.
• Для систем с частыми температурными колебаниями (например, на улице) выбирайте этот сальник вместо резиновых аналогов — полиамид сохраняет форму лучше.
