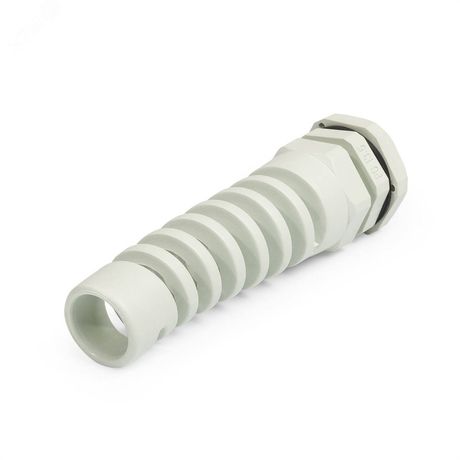

Кабельный ввод пластиковый PG-R 16 (10-14 мм) | 88651 Fortisflex КВТ

Кабельный ввод Fortisflex PG-R 16 (10–14 мм) предназначен для герметичного вывода кабелей через стенки электрошкафов и распределительных устройств. Этот пластиковый кабельный ввод обеспечивает надёжную защиту от пыли, воды и механических повреждений, сохраняя целостность изоляции даже в жестких условиях эксплуатации.

Назначение и область применения

Кабельный ввод Fortisflex PG-R 16 используется для безопасного прохода силовых и сигнальных кабелей через металлические или пластиковые корпуса оборудования. Подходит для установки в шкафах управления, автоматических системах, промышленных станках, насосных станциях и других устройствах, требующих высокой степени защиты IP68. Применяется там, где важна долговечность соединения и устойчивость к внешним воздействиям.

Технические характеристики

• Размер кабеля: 10–14 мм (диаметр изолированного провода)
• Тип резьбы: PG 16
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу и другим агрессивным средам
• Цвет: светло-серый
• Рабочая температура: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное поверхностное сопротивление: 1×10¹² Ом·см
• На гайке нанесена маркировка размера ключа для удобства монтажа

Совместимость и монтаж

Кабельный ввод Fortisflex PG-R 16 совместим с отверстиями диаметром 19,5 мм, соответствующими стандарту PG 16. Для сверления таких отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также требуется набор матриц НМПО-PG для точного формирования отверстия под резьбу. Герметизация достигается за счет плотного прилегания уплотнителя к кабелю и корпусу. При затяжке прижимной гайки важно использовать подходящий ключ - размер указан на поверхности гайки.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок в промышленной среде. Самозатухающий материал корпуса снижает риск распространения пламени. Отсутствие галогенов делает изделие экологически безопаснее при возможном возгорании. Высокая электрическая прочность и удельное сопротивление обеспечивают защиту от пробоя и утечек тока даже при повышенной влажности.

Преимущества

• Стопорные засечки на гайке исключают её самоотвинчивание под действием вибраций
• Хвостовик с продуманной формой предотвращает перегиб и излом внутренних жил кабеля
• Защитная мембрана внутри ввода задерживает пыль и мелкий мусор, не допуская попадания внутрь корпуса
• Неопреновый уплотнитель сохраняет эластичность при экстремальных температурах
• Устойчивость к солнечному излучению позволяет применять в открытых помещениях и на улице

Ограничения применения

Кабельный ввод Fortisflex PG-R 16 не предназначен для использования с кабелями меньшего диаметра менее 10 мм - это снижает герметичность. Не следует применять в средах с постоянным контактом с растворителями на основе ароматических углеводородов (например, бензол, толуол), так как они могут вызвать разрушение неопрена. Также не рекомендуется использование в условиях постоянного давления выше атмосферного без дополнительной проверки на соответствие условиям эксплуатации.

Примеры использования

• Подключение кабелей питания к частотным преобразователям в цехах
• Ввод сигналов от датчиков в промышленные контроллеры
• Герметизация выходов кабелей в водонасосных станциях и канализационных насосах
• Монтаж в электрощитах на объектах с высокой запылённостью - например, на заводах по переработке древесины или металлургии

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 10–14 мм. Кабели меньше 10 мм требуют дополнительной фиксации или замены на другой тип ввода.
• Используйте только рекомендованные гидравлические прессы и матрицы НМПО-PG - некорректное отверстие нарушает герметичность и прочность резьбы.
• Затягивайте гайку равномерно, без перекосов. Перетяжка может деформировать уплотнитель и привести к протечкам.
• При многократном демонтаже осматривайте уплотнитель - при появлении трещин или потери эластичности замените весь ввод.
• Для работы в холодных условиях (ниже –30 C) перед установкой выдержите ввод при комнатной температуре 10–15 минут - это повысит эластичность неопрена.
