Сальник - Зажим кабельный с контргайкой IP68 PG16 диаметр кабеля 9 14мм (розница) | 52900R DKC ДКС

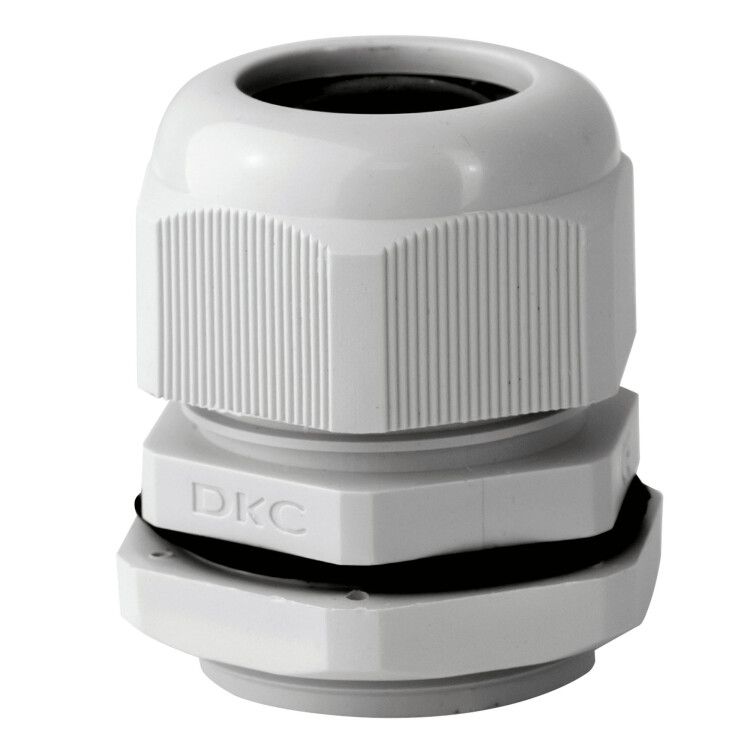

Зажим кабельный с контргайкой, IP68, PG16, диаметр кабеля 9-14 мм от DKC (ДКС) обеспечивает герметичный ввод кабеля в электрооборудование с высокой степенью защиты. Артикул 52900r предназначен для надёжной фиксации и изоляции кабелей в условиях повышенной влажности, пыли и механических нагрузок.

Назначение и область применения

Зажим кабельный с контргайкой, IP68, PG16, диаметр кабеля 9-14 мм используется для герметичного прохода кабелей через стенки электрических шкафов, распределительных коробок, щитов и другого оборудования. Подходит для установки в помещениях и на открытых площадках. Применяется в системах серии Express от DKC (ДКС), особенно там, где требуется защита от воды, пыли и внешних воздействий — например, на фасадах зданий, в цехах с мойкой, на объектах с высокой влажностью или в монолитном бетоне.

Технические характеристики

• Диаметр кабеля: 9–14 мм — подходит для большинства силовых и сигнальных кабелей среднего сечения
• Резьба: PG16 — стандартизированная метрическая резьба, совместима с большинством корпусов и шкафов
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал: полиамид — прочный, химически стойкий, не выделяет галогены
• Температурный диапазон: –25…+60 °C — работает в холодных и жарких условиях
• Уплотнение: многослойное кольцо — обеспечивает плотную посадку даже на кабели с неравномерным диаметром
• Длина резьбы: 10 мм — достаточна для надёжного зацепления в толстых стенках
• Размер ключа: 30 мм — удобно затягивать обычным гаечным ключом
• Форма: прямолинейный — не требует поворота кабеля при входе
• Цвет: светло-серый — соответствует цветовой гамме серии Express
• Кабельный ввод для плоского кабеля: да — можно использовать с плоскими проводами и шлейфами
• Ударопрочность: да — выдерживает механические удары при монтаже и эксплуатации
• Взрывобезопасное исполнение: да — допущен для использования во взрывоопасных зонах (по требованиям IECEx/ATEX)

Совместимость и монтаж

Зажим кабельный с контргайкой, IP68, PG16, диаметр кабеля 9-14 мм совместим с любыми корпусами и шкафами, имеющими резьбу PG16. Устанавливается в предварительно просверленное отверстие. Для монтажа:

• Проденьте кабель через внутреннее уплотнительное кольцо
• Вставьте зажим в отверстие корпуса
• Закрутите контргайку снаружи до упора — она фиксирует зажим и создаёт дополнительную герметизацию
• Затяните ключом на 30 мм — не перетягивайте, чтобы не деформировать уплотнение

Арматурные элементы серии Express позволяют комбинировать этот зажим с трубами 6UF и другими компонентами для создания цельной кабеленесущей системы.

Безопасность и стандарты

• Соответствует требованиям IP68 — согласно IEC 60529
• Взрывозащищённое исполнение — соответствует нормам ATEX и IECEx для зон 1, 2, 21, 22
• Не содержит галогенов — безопасен при горении, не выделяет токсичных паров
• Материал полиамид — устойчив к маслам, растворителям и агрессивным средам

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнению — исключает попадание влаги даже при постоянном контакте с водой
• Контргайка снижает риск самопроизвольного ослабления — особенно важно в вибрационных условиях
• Поддержка плоского кабеля — экономит время при работе с широкими шлейфами и многожильными проводами
• Ударопрочность и термостойкость — долговечен в суровых условиях
• Легко заменяем — не требует демонтажа всего участка при замене кабеля

Ограничения применения

• Не подходит для кабелей менее 9 мм — уплотнение не будет работать эффективно
• Не рекомендован для кабелей более 14 мм — возможна деформация уплотнительного кольца
• Не предназначена для частого изгиба кабеля в месте входа — используйте гибкие вводы при необходимости движения
• Не следует применять при температурах ниже –25 °C или выше +60 °C — материал теряет эластичность
• Не является кабельным каналом — не служит для протяжки кабеля, только для фиксации уже проложенного

Примеры использования

• Герметизация ввода кабеля в распределительный щит на фасаде здания
• Подключение датчиков в промышленных конвейерах с мойкой
• Ввод питания в шкаф управления насосной станцией
• Монтаж в бетонных конструкциях при скрытой прокладке
• Электроснабжение освещения на открытых территориях (парковки, автостоянки)

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен находиться в пределах 9–14 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель
• При использовании с плоским кабелем ориентируйте его так, чтобы наибольшая толщина была перпендикулярна направлению входа
• Не используйте смазку на резьбе — она может нарушить герметичность уплотнения
• При монтаже в бетон — заранее продумайте расположение, так как после заливки доступ ограничен
• Зажим кабельный с контргайкой, IP68, PG16, диаметр кабеля 9-14 мм от DKC (ДКС) — один из самых надёжных решений для серий Express; сочетайте его с трубами 6UF и корпусами Viva для единой системы
