Корпус пластиковый RAM box IP67 600х300х160 мм (высота крышки 35) стенка с выбивными фланцами непрозрачная крышка | 563310 DKC ДКС

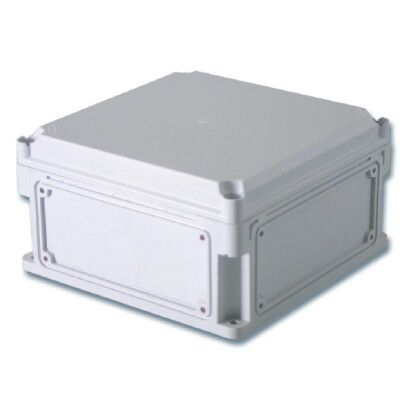

Корпус пластиковый IP66/IP67 600x300x160 мм, с фланцами, непрозрачная крышка H=35 мм, RAM box, DKC - герметичный щит из прочного поликарбоната для надежной защиты аппаратуры управления и распределения энергии в сложных внешних условиях. Артикул 563310 соответствует серии RAM box от бренда DKC.

Назначение и область применения

Корпус предназначен для установки внутри или снаружи зданий там, где требуется защита от пыли, влаги, ударов и перепадов температур. Подходит для монтажа устройств автоматизации, реле, контакторов, модулей ввода/вывода, сетевых интерфейсов и других компонентов контроля. Часто используется на объектах промышленной автоматизации, транспорте, ЖКХ, сельском хозяйстве и на открытых площадках.

Технические характеристики

• Габариты: 300×600×160 мм (высота × ширина × глубина)
• Степень защиты: IP67 - полная защита от пыли и временное погружение в воду до 1 м на 30 минут; также соответствует IP66 - защита от мощных струй воды
• Материал: поликарбонат, класс горючести V-0 (ПВ-0) - самозагасаемый
• Защита от ударов: IK09 - выдерживает энергию удара 10 Дж (эквивалент 1,4 кг, падающего с 71 см)
• Цвет: RAL 7035 (серый антрацит)
• Климатическое исполнение: УХЛ1 - работает при температурах от −50 C до +50 C
• Устойчивость к УФ-излучению: да - не желтеет и не теряет прочность под прямыми солнечными лучами
• Количество дверей: одна, непрозрачная, с возможностью установки стекла
• Замок: есть - позволяет запирать корпус от несанкционированного доступа
• Монтажная пластина: регулируемая по глубине - позволяет точно позиционировать оборудование внутри
• Фланцы: 6 шт. типа C - для ввода кабелей через резиновые уплотнители
• Вентиляция: предусмотрена - дверь имеет вентилируемые элементы для снижения конденсата
• Соединение в ряд: возможно - несколько корпусов можно соединить между собой для компактной установки
• Монтаж: навесной, с возможностью крепления на столбе
• Подходит для метрического монтажа: да - совместим с болтами М6 и другими метрическими креплениями

Совместимость и монтаж

Корпус оснащен забивными втулками с внутренней резьбой М6 - они позволяют закрепить DIN-рейку, платы или другие устройства прямо на стенках корпуса без сверления. Для монтажа на столб используйте кронштейны с подходящим диаметром - корпус рассчитан на стандартные опоры. Навесной способ монтажа требует предварительного просверливания отверстий в фланцах или на боковых стенках. Все входы кабелей имеют заглушки - их необходимо выбирать под диаметр проводника. При сборке соблюдайте плотность прилегания крышки - она должна плотно прижиматься к корпусу для сохранения степени защиты IP67.

Безопасность и стандарты

• Соответствие требованиям IEC 62208 (корпуса для электротехнических изделий)
• Класс горючести V-0 по UL 94 - материал не распространяет пламя
• Исполнение УХЛ1 - сертифицировано для работы в холодном и умеренно влажном климате
• Стандарт IK09 подтвержден испытаниями согласно EN 62262

Преимущества

• Высокая степень защиты IP67 сочетается с ударопрочностью IK09 - идеально для суровых условий
• Поликарбонат не подвержен коррозии, легче металлических аналогов и не требует окраски
• Регулируемая монтажная пластина упрощает точную установку оборудования
• Наличие вентиляции снижает риск образования конденсата внутри
• Корпус можно соединять в ряд - экономит место при групповой установке
• Устойчивость к УФ-излучению гарантирует долгий срок службы на открытом воздухе

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Не рекомендуется использовать в средах с агрессивными химическими веществами (например, растворителями, кислотами)
• Пластиковое исполнение менее устойчиво к длительным нагрузкам на изгиб - не применяйте как несущую конструкцию
• При температурах ниже −50 C материал становится более хрупким - проверьте условия эксплуатации
• Непрозрачная крышка не позволяет визуально контролировать состояние оборудования без открывания

Примеры использования

• Щит управления насосной станцией на улице
• Корпус для PLC и I/O-модулей на конвейере в пищевой промышленности
• Распределительный щит на теплом пункте в сельской местности
• Контрольный ящик для датчиков на газопроводе
• Автоматический пункт учета электроэнергии на фасаде здания

Практические советы

• Перед монтажом обязательно проверьте соответствие диаметра кабеля и размера фланцев - используйте только заводские заглушки
• При использовании стеклянной двери (возможно как опция) убедитесь, что она правильно установлена и герметично прижата
• Для удобства обслуживания оставьте минимум 30–40 см свободного пространства перед корпусом
• При установке на столб используйте антикоррозийные болты и контргайки - вибрация может ослабить крепление
• При необходимости увеличения объема - соедините два корпуса RAM box по технологии “в ряд” - фланцы уже подготовлены для этого
• Не затягивайте винты крышки слишком сильно - это может деформировать поликарбонат и нарушить герметичность
