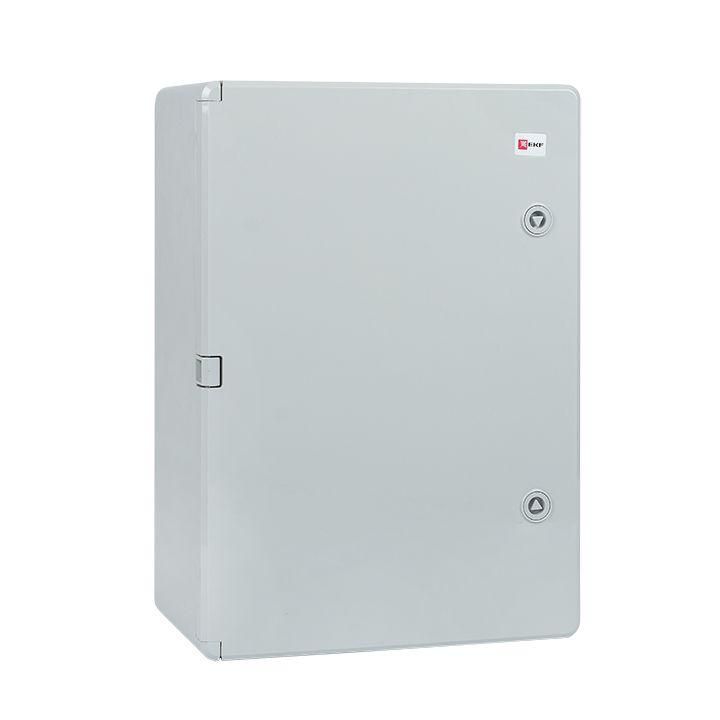

Бокс пластиковый с монтажной платой (ВхШхГ) 500х350х190мм IP65 PROxima | PB65MP005 EKF

Бокс пластиковый с монтажной платой 500x350x190 мм IP65 от EKF (артикул pb65mp005) предназначен для компактной и защищённой установки электрооборудования в условиях повышенной запылённости или влажности. Этот распределительный щит с жесткой монтажной панелью и замком подходит для автоматизации, управления и распределения энергии на объектах промышленного и коммерческого назначения.

Назначение и область применения

Бокс пластиковый с монтажной платой 500x350x190 мм IP65 используется для сборки распределительных щитов, где требуется защита от пыли и струй воды. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других модульных устройств. Применяется в системах автоматизации, на конвейерах, насосных станциях, вентиляционных узлах, в помещениях с высокой влажностью - например, в пищевой промышленности, на автозаправках, в подземных парковках.

Технические характеристики

• Размеры корпуса: 500×350×190 мм (Ш×В×Г)
• Монтажная глубина: 170 мм - позволяет разместить устройства с максимальной толщиной до этого значения
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим воздействиям и перепадам температур
• Степень защиты: IP65 - полностью герметичен против пыли, защищён от водяных струй из любого направления
• Цвет: RAL 7035 (серый каменный) - соответствует промышленным стандартам эстетики
• Наличие монтажной панели: да - металлическая планка с креплениями под DIN-рейку, фиксируется внутри корпуса
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Количество рядов: один - однорядная компоновка, оптимальна для средних нагрузок
• Гарантия: 60 месяцев - подтверждает долговечность материала и сборки

Совместимость и монтаж

Бокс пластиковый с монтажной платой 500x350x190 мм IP65 рассчитан на открытую установку - крепится к стене с помощью анкеров или саморезов через отверстия в боковых стенках. Монтажная панель уже установлена внутри, что исключает необходимость её самостоятельной фиксации. Для проводки предусмотрены входные/выходные кабельные вводы (не входят в комплект - требуются дополнительно). Установка возможна как вертикально, так и горизонтально. Дверь может быть глухой или прозрачной - выбирать по необходимости контроля состояния индикации.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в условиях загрязнённой среды. Степень защиты IP65 соответствует ГОСТ 14254 и IEC 60529. Корпус выполнен из негорючего АБС-пластика, не поддерживающего горение. Наличие замка соответствует нормам доступа к электрооборудованию согласно ПУЭ.

Преимущества

• Жёсткая монтажная панель снижает риск деформации при установке тяжёлых аппаратов
• АБС-пластик не ржавеет, не корродирует - идеален для влажных зон
• Высокая степень защиты IP65 продлевает срок службы внутреннего оборудования
• Замок предотвращает несанкционированный доступ
• Гарантия 5 лет указывает на качество производства EKF PROxima

Ограничения применения

• Не предназначен для установки в местах постоянного погружения в воду - IP65 не гарантирует герметичность при длительном подтоплении
• Максимальная глубина монтажа 170 мм - не подходит для крупных устройств с толщиной более 170 мм
• Один ряд - ограниченная плотность компоновки; для сложных систем может потребоваться больший размер
• Не имеет встроенных вводов - необходимо докупать кабельные вводы и заглушки отдельно

Примеры использования

• Щит управления насосной станцией в канализационном колодце
• Распределительный щит на участке конвейера в пищевом цехе
• Автоматический щит освещения во дворе или на парковке
• Контрольный пункт для системы вентиляции в подвале
• Локальный щит питания датчиков и контроллеров в производственной зоне

Практические советы

• Перед монтажом проверьте, чтобы все устройства помещались в глубину 170 мм - особенно важно для мощных контакторов и преобразователей
• Выбирайте кабельные вводы с подходящим диаметром и классом защиты IP65 - совпадение уровня защиты обязательно
• При использовании прозрачной двери учтите, что она менее устойчива к механическим повреждениям - лучше применять там, где нет риска удара
• Для удобства обслуживания рекомендуется оставлять свободное пространство вокруг щита - минимум 30 см спереди
• Бокс пластиковый с монтажной платой 500x350x190 мм IP65 от EKF (pb65mp005) можно использовать в составе стандартизированной системы PROxima - легко сочетается с другими элементами серии
