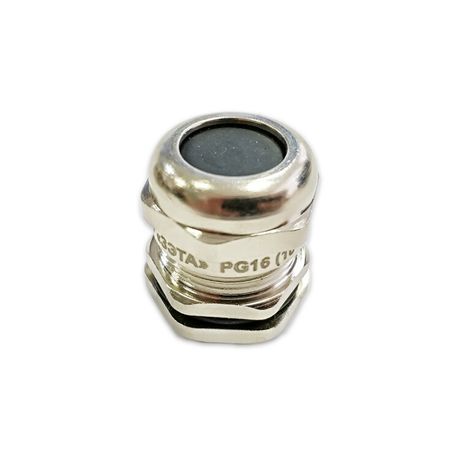

Кабельный ввод PG 16 латунный УТ1,5 IP68 (d кабеля 10-14 мм) | zeta30148 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод PG 16 латунный УТ1,5 IP68 (диаметр кабеля 10-14 мм) от ЗЭТА Новосибирск обеспечивает герметичный и прочный ввод кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Подходит для установки в щиты, станки и промышленную автоматизацию.

Назначение и область применения

Кабельный ввод PG 16 латунный УТ1,5 IP68 (диаметр кабеля 10-14 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Обеспечивает герметичность места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в промышленных цехах, на транспорте и в системах автоматизации.

Технические характеристики

• Номинальный размер резьбы: 16 PG (соответствует DIN 40430)
• Диапазон диаметров кабеля: 10–14 мм (для круглых и плоских кабелей)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь никелированная — устойчив к коррозии и износу
• Тип уплотнения: резиновая втулка + уплотнительное кольцо
• Температурный диапазон: от –40 °C до +100 °C
• Длина резьбы: 8 мм
• Размер шестигранника: 25 мм — удобно затягивать ключом
• Крепление: с контргайкой для фиксации в отверстии
• Исполнение: прямолинейное — без углового перехода
• Цвет: серый
• Не содержит галогенов — соответствует требованиям экологической безопасности

Совместимость и монтаж

Кабельный ввод PG 16 латунный УТ1,5 IP68 (диаметр кабеля 10-14 мм) устанавливается в подготовленное отверстие диаметром 19,5 мм (стандарт для PG 16). Для монтажа:

• Проденьте кабель через уплотнительную втулку и корпус ввода;
• Соберите элементы: резиновая втулка → уплотнительное кольцо → корпус;
• Вставьте сборку в отверстие и закрутите контргайку до плотного прилегания;
• Затяните гайку ключом на 25 мм — не перетягивайте, чтобы не деформировать уплотнение.

Подходит для кабелей с круглым и плоским сечением, если их максимальный размер не выходит за пределы 14 мм. Для кабелей меньше 10 мм рекомендуется использовать уплотнители меньшего размера — иначе возможна потеря герметичности.

Безопасность и стандарты

• Резьба PG 16 соответствует стандарту DIN 40430
• Степень защиты IP68 подтверждает работу при постоянном контакте с водой
• Отсутствие галогенов снижает риск образования токсичных веществ при нагреве или возгорании
• Материал — никелированная латунь — не выделяет вредных испарений в рабочих средах

Преимущества

• Высокая надёжность уплотнения благодаря двойному уплотнению: резиновая втулка + кольцо
• Никелированное покрытие защищает от окисления и легко моется
• Ударопрочная конструкция — выдерживает вибрацию и механические нагрузки
• Герметичность сохраняется даже при температурных колебаниях от –40 °C до +100 °C
• Контргайка позволяет жёстко зафиксировать ввод в панели без дополнительных креплений

Ограничения применения

• Не предназначены для бронированных кабелей — высокая жёсткость может повредить уплотнение
• Не подходят для кабелей с диаметром менее 10 мм — требуется замена на более мелкий ввод
• Не следует применять в средах с агрессивными химическими веществами — латунь может подвергаться коррозии при длительном контакте с кислотами или щелочами
• Не рассчитан на частые демонтажи — многократная сборка/разборка снижает срок службы уплотнителей

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Подключение датчиков и актуаторов на конвейерных линиях
• Монтаж в наружных распределительных пунктах (НКУ)
• Оборудование для пищевой и фармацевтической промышленности — требует чистоты и отсутствия галогенов
• Автомобильные и железнодорожные системы контроля

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно попадать в диапазон 10–14 мм. Меньший кабель потребует заполнения свободного пространства или замены ввода.
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода — это улучшает герметичность.
• Не используйте смазки или масла на уплотнении — они могут разрушить резиновые элементы.
• Проверяйте состояние уплотнительной втулки после первого года эксплуатации — особенно в условиях перепадов температур.
• Артикул zeta30148 совместим с продукцией ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС — можно заменить аналогом при необходимости.
