Ввод кабельный вентилируемый пластиковый ВК-ВП-М16 (5-10 мм) | 88637 Fortisflex КВТ

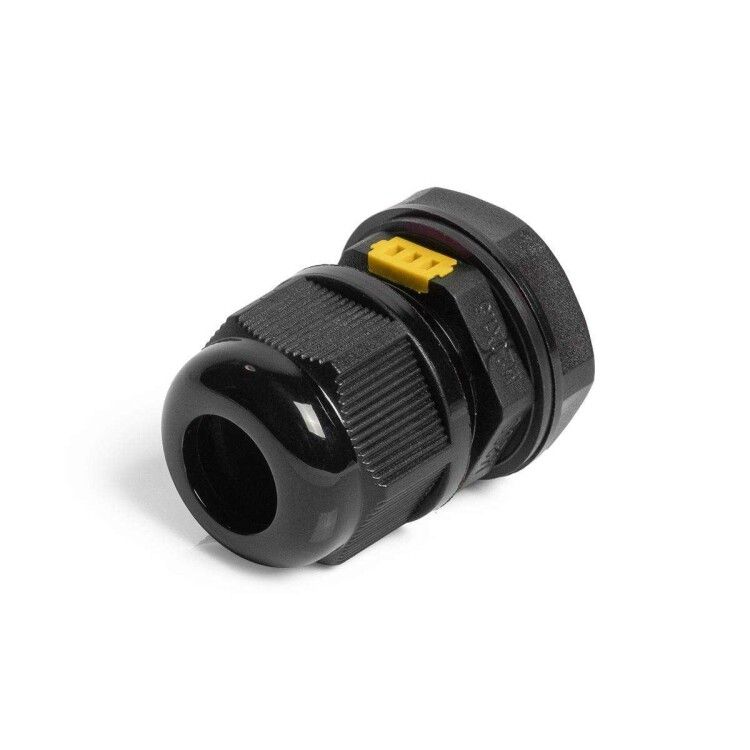

Ввод кабельный вентилируемый пластиковый ВК-ВП-М16 (5-10 мм) от Fortisflex и КВТ — это компактное устройство, сочетающее функции герметичного кабельного ввода и вентиляционного клапана. Подходит для установки в электрощитовые шкафы, где важна защита от влаги, пыли и перепадов давления. Артикул 88637 обеспечивает надежную работу в экстремальных условиях — от -40 °C до +100 °C.

Назначение и область применения

ВК-ВП-М16 (5-10 мм) предназначен для одновременного ввода кабелей и вентиляции внутреннего объема электрооборудования. Устройство предотвращает образование конденсата за счет выравнивания давления между внутренним и наружным воздухом, снижая риск коррозии и выхода из строя чувствительной электроники. Применяется в щитовых шкафах промышленного оборудования: станках, конвейерах, системах автоматизации, насосных станциях, наружных распределительных пунктах.

Технические характеристики

• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду;
• Диаметр кабеля: 10–2023 мм — поддерживает широкий спектр кабелей, включая многожильные и крупные силовые;
• Материал корпуса: полиамид PA6.6 — высокопрочный, самозатухающий по UL94V2, безгалогенный;
• Материал уплотнения: неопрен — эластичный, устойчив к маслам, бензину, дизтопливу и агрессивным средам;
• Тип резьбы: метрическая M16 по EN 60423 — совместима со стандартными отверстиями в панелях;
• Рабочая температура: -40 °C … +100 °C; кратковременно допускается до +120 °C;
• Общая длина: 13 мм — минимизирует выступание за поверхность панели;
• Длина резьбы: 9 мм — достаточна для надежного крепления в стенке шкафа толщиной до 8 мм;
• Размер ключа: 22 мм — удобен для затяжки обычным рожковым ключом;
• Крепление: без контргайки — фиксируется только основной резьбой, что упрощает монтаж;
• Исполнение: прямолинейное — кабель вводится прямо, без изгиба;
• Цвет: черный — устойчив к УФ-излучению, не выгорает на солнце.

Совместимость и монтаж

ВК-ВП-М16 (5-10 мм) устанавливается в подготовленное отверстие диаметром 2022 мм — это требует специального инструмента. Для сверления/пробивки рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами МПО. Установка выполняется вручную: вставьте устройство в отверстие и закрутите резьбу ключом на 22 мм. Нет необходимости использовать контргайку — плотность достигается за счет деформации уплотнительного кольца. После монтажа проверьте герметичность: при правильном усилии вода не проникает даже при погружении.

Безопасность и стандарты

Соответствует требованиям EN 60423 для метрических кабельных вводов. Материал корпуса сертифицирован по UL94V2 — не распространяет горение. Отсутствие галогенов делает изделие безопасным при возгорании: не выделяет токсичных паров. Уплотнитель из неопрена соответствует нормам для промышленного использования в агрессивных средах.

Преимущества

• Двухфункциональность: заменяет два элемента — кабельный ввод и вентиляционный клапан — экономит место и время монтажа;
• Высокая степень защиты IP68 гарантирует работоспособность в сырых, запыленных и подземных условиях;
• Устойчивость к химическим веществам — не боится масел, топлива, растворителей;
• Широкий температурный диапазон позволяет применять в холодных регионах и рядом с нагревательными элементами;
• Долговечность материала — полиамид не стареет под действием UV, не теряет форму при циклах нагрузки.

Ограничения применения

Не предназначено для использования в качестве единственной точки входа для кабелей большего диаметра — максимальный диаметр кабеля ограничен 2023 мм. Не подходит для установки в тонкие панели менее 2 мм — недостаточно длины резьбы для надежного зацепления. Не рекомендуется применять в условиях постоянного механического воздействия (вибрация, удары) без дополнительной фиксации кабеля. Также не следует использовать в средах с высоким содержанием кислот или щелочей — хотя материал стоек, длительный контакт может повредить неопрен.

Примеры использования

• Щит управления промышленным роботом — предотвращает попадание пыли и влаги, выводит конденсат;
• Наружный распределительный пункт на железнодорожной станции — работает при зимних морозах и летней жаре;
• Подземный кабельный коллектор — выравнивает давление после дождей, исключает коррозию контактов;
• Электрооборудование на АЗС — устойчив к бензиновым испарениям и маслам;
• Системы водоснабжения с частотными преобразователями — защищает чувствительную электронику от конденсата.

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен быть меньше 2023 мм, но не слишком маленьким (не менее 10 мм); иначе уплотнение будет слабым;
• Используйте только рекомендованные гидравлические прессы и матрицы МПО — ручное сверление не обеспечит точность отверстия 2022 мм;
• При затяжке не переусердствуйте — достаточно усилия, чтобы уплотнитель равномерно деформировался, но не треснул;
• Если кабель имеет жесткую оболочку, перед введением сделайте легкий фаску — так проще войдет в уплотнитель;
• При использовании в условиях повышенной влажности — регулярно осматривайте уплотнитель на предмет потери эластичности;
• Артикул 88637 совместим с продукцией Fortisflex и КВТ — можно комбинировать с другими элементами одной серии для унификации сборки.
