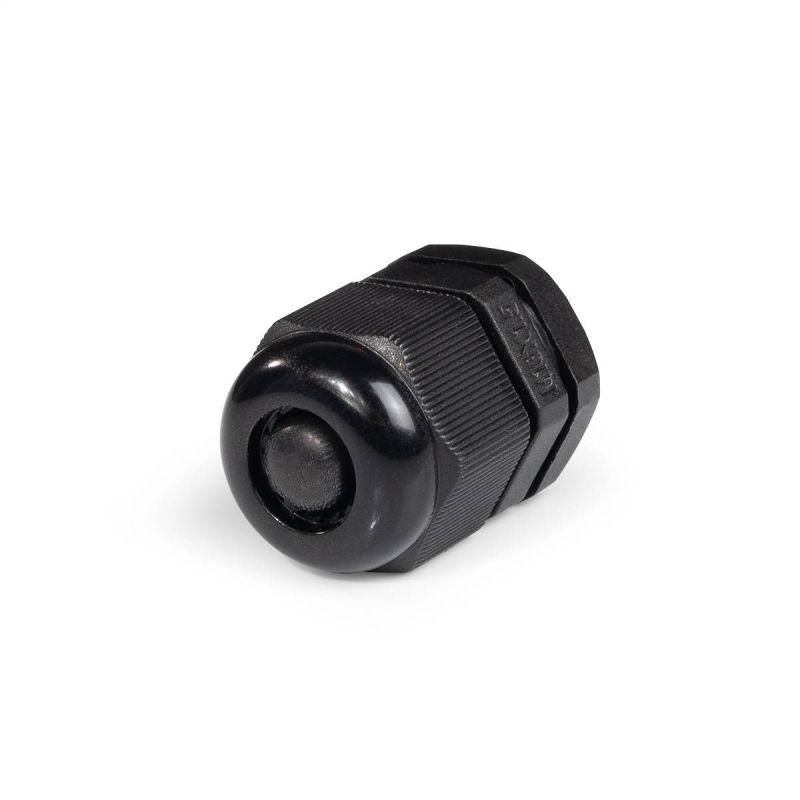

Кабельный ввод пластиковый М16 (5-10 мм) | 88160 Fortisflex КВТ

Ввод кабельный пластиковый М16 (5–10 мм) от Fortisflex и КВТ (артикул 88160) предназначен для герметичного прохода кабелей через стенки электрических шкафов и корпусов оборудования. Благодаря высокой степени защиты IP68 и материалу полиамид, он надёжно работает в агрессивных средах - от холодных улиц до нагретых производственных зон.

Назначение и область применения

Этот ввод кабельный используется для вывода кабелей из электрических щитов, распределительных устройств, автоматических систем управления и другого оборудования, требующего герметизации. Подходит для внутренней и наружной установки, включая условия повышенной влажности, запылённости и перепадов температур. Применяется в промышленности, энергетике, транспорте и на объектах с требованиями к защите от внешних воздействий.

Технические характеристики

• Номинальная резьба: M16 по стандарту EN 60423
• Диапазон диаметров кабеля: 5–10 мм (для круглых и плоских кабелей)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен, эластичный и долговечный
• Длина резьбы: 15 мм
• Конструкция уплотнения: многослойная зона, обеспечивает плотную посадку на кабеле
• Температура эксплуатации: –40…+100 C (кратковременно до +120 C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Размер ключа: 22 мм (маркировка нанесена на гайку)
• Цвет: чёрный
• Покрытие: необработанная поверхность
• Тип исполнения: прямолинейный
• Наличие контргайки: да - фиксирует положение ввода после монтажа

Совместимость и монтаж

Ввод кабельный пластиковый М16 (5–10 мм) устанавливается в подготовленное отверстие диаметром 16 мм. Для сверления отверстий рекомендуется использовать гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После продевания кабеля через уплотнение, ввод вставляется в отверстие и закручивается гайкой. Контргайка затягивается вторым ключом для предотвращения самоотвинчивания. Убедитесь, что диаметр кабеля находится в допустимом диапазоне - слишком тонкий кабель не будет плотно прижат, а слишком толстый повредит уплотнение.

Безопасность и стандарты

Ввод соответствует стандарту EN 60423 для метрической резьбы. Материал корпуса и уплотнения не выделяют токсичных веществ при возгорании (безгалогенный состав). Высокая электрическая прочность и удельное сопротивление обеспечивают безопасную работу в цепях с напряжением до нескольких киловольт. Уплотнение сохраняет герметичность даже при механическом перемещении кабеля внутри ввода.

Преимущества

• Высокая степень защиты IP68 - подходит для влажных, пыльных и открытых площадок
• Многослойное уплотнение гарантирует герметичность при любых нагрузках на кабель
• Контргайка с засечками исключает случайное ослабление крепления
• Устойчивость к маслам, топливу, УФ-излучению и экстремальным температурам
• Наличие маркировки размера ключа на гайке ускоряет монтаж
• Защитная мембрана снижает риск попадания пыли в момент сборки

Ограничения применения

Не предназначено для кабелей с диаметром менее 5 мм или более 10 мм - возможна потеря герметичности. Не следует применять в условиях постоянного давления воды выше нормированного уровня IP68 (например, глубоководные системы). Не рекомендуется для кабелей с жёсткой бронёй или металлической оплёткой - они могут повредить уплотнительное кольцо. Также не подходит для частого изгиба кабеля в месте входа - требуется дополнительная фиксация или переходник.

Примеры использования

• Ввод кабелей питания и управления в наружных распределительных щитах
• Подключение датчиков и приводов на конвейерах в пищевой и химической промышленности
• Герметизация кабелей в системах освещения, видеонаблюдения и АСУ ТП на улице
• Монтаж в оборудовании, работающем в суровых климатических условиях (Сибирь, Арктика)

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше выбрать ввод с запасом по максимальному значению (до 10 мм), чтобы избежать перегрузки уплотнения.
• При использовании плоских кабелей ориентируйте широкую сторону параллельно резьбе - так уплотнение равномернее сдавливается.
• Затягивайте гайку рукой до упора, затем используйте ключ 22 мм - переусиливать нельзя, это деформирует уплотнение.
• Для многожильных кабелей с мягкими изоляционными слоями можно дополнительно использовать термоусадочную трубку перед вводом - это повысит долговечность.
• При замене старого ввода - всегда проверяйте состояние уплотнительного кольца; при малейших трещинах или сплющиваниях замените его.
