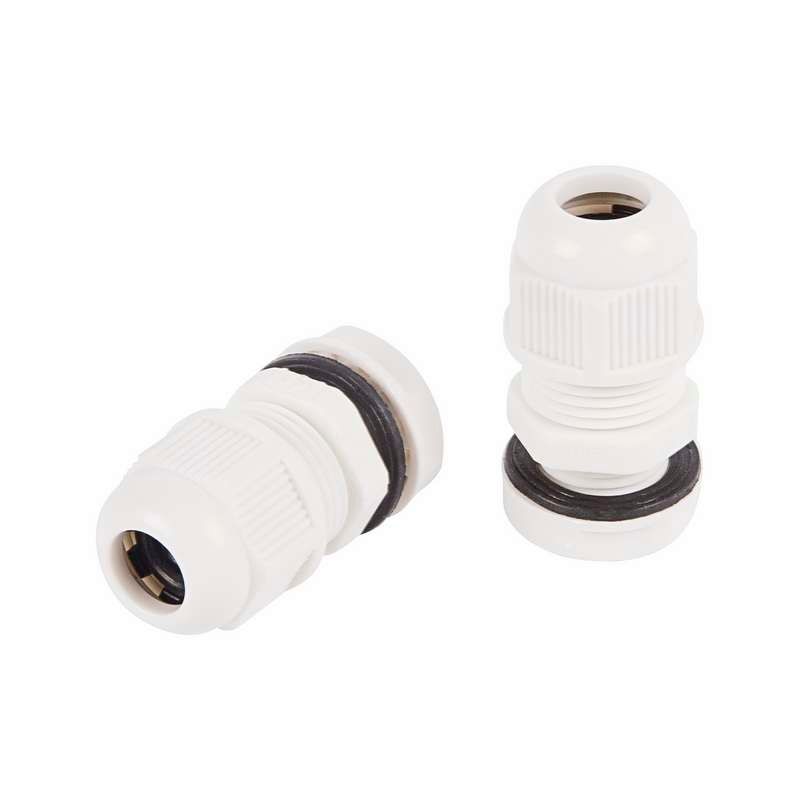

Кабельный ввод MG-16 (10-6 мм) серый | 07-8116 REXANT MEET

Кабельный ввод MG-16 (10-6 мм) серый от Rexant — надёжное решение для герметичного ввода кабелей в электрооборудование. Артикулы etm07-8116 и 07-8116 обеспечивают защиту от пыли, воды и механических воздействий в агрессивных условиях. Подходит для установки в шкафы, короба и пульты управления, работающие на улице, в подвалах или в зонах с высокой влажностью.

Назначение и область применения

Кабельный ввод MG-16 (10-6 мм) серый используется для фиксации и герметизации кабелей при проходе через стенки электротехнических устройств. Он предотвращает попадание влаги, пыли и химических веществ внутрь корпуса, а также защищает кабель от перегибов и повреждений об острые кромки отверстий. Применяется в оборудовании, установленном во влажной, запылённой или агрессивной среде: на промышленных объектах, в морских условиях, в подземных сооружениях, на насосных станциях и в системах автоматизации.

Технические характеристики

• Диапазон диаметров кабеля: 6–10 мм — подходит для кабелей с внешним диаметром в этом интервале, как до, так и после затяжки
• Номинальный размер резьбы: M16 — совместим с отверстиями стандарта М16
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) — прочный, устойчив к химическим воздействиям
• Уплотнение: эластомерное кольцо из неопрена — обеспечивает плотную посадку на кабеле
• Температурный диапазон: -40…+100 °C — работает в экстремальных температурах
• Длина резьбы: 15 мм — достаточна для надёжного крепления в толстых панелях
• Исполнение: прямолинейное — кабель вводится прямо, без изгиба
• Цвет: светло-серый — визуально соответствует большинству металлических и пластиковых корпусов
• Ударопрочность: да — выдерживает механические нагрузки при монтаже и эксплуатации
• Без галогенов — безопасен при горении, соответствует требованиям экологической безопасности
• Разъемный сальник: да — позволяет менять кабель без замены всего ввода
• Размер шестигранника: 0 мм — не требует ключа; затяжка осуществляется руками
• Поверхность: необработанная — матовая, без антикоррозийного покрытия, что снижает стоимость без потери функциональности

Совместимость и монтаж

Кабельный ввод MG-16 (10-6 мм) серый устанавливается в отверстие диаметром 16 мм с метрической резьбой. Для монтажа:

• Заготовьте отверстие в панели точно по размеру резьбы — не допускайте люфтов
• Проденьте кабель через центральное отверстие уплотнительного кольца
• Наденьте ввод на кабель и вкрутите в отверстие до упора — затягивать следует руками, без инструментов
• Проверьте герметичность: при правильной сборке кабель не должен свободно двигаться внутри

Ввод можно демонтировать и переустановить — благодаря разъемному дизайну уплотнительное кольцо остаётся на кабеле, а корпус легко снимается.

Безопасность и стандарты

Кабельный ввод MG-16 (10-6 мм) серый соответствует требованиям IP68 и выполнен из материалов, не содержащих галогенов. Это делает его безопасным для использования в закрытых помещениях с ограниченной вентиляцией и в системах, где важна пожарная безопасность. Отсутствие галогенов исключает образование едких паров при возгорании.

Преимущества

• Высокая степень защиты IP68 — надёжнее, чем IP67, особенно в условиях постоянной влажности
• Устойчивость к маслам, жирам, солёной воде и растворителям — идеален для морской и промышленной среды
• Разъемная конструкция — экономия времени и средств при замене кабеля
• Широкий температурный диапазон — работает даже в холодных регионах и рядом с нагреваемыми элементами
• Отсутствие необходимости в инструменте — быстрый монтаж без ключей
• Механическая прочность — не трескается при ударах и вибрациях

Ограничения применения

• Не подходит для кабелей с диаметром менее 6 мм или более 10 мм — возможна потеря герметичности
• Не рассчитан на использование в качестве крепёжного элемента для тяжёлых кабелей — масса кабеля должна быть компенсирована другими точками крепления
• Не рекомендован для частого перебора кабелей — хотя конструкция разборная, многократные операции могут износить уплотнитель
• Не имеет шестигранника — нельзя использовать там, где требуется контроль крутящего момента
• Не предназначен для ввода труб или гибких шлангов — только для кабелей с круглым сечением

Примеры использования

• Электрошкафы на открытых площадках — защита от дождя и брызг
• Подземные распределительные коробки — предотвращение затопления
• Аппараты управления на судах — устойчивость к солёной воде и туману
• Промышленные станки с частыми технологическими мойками — защита от моющих составов
• Автоматические системы в пищевой промышленности — соответствие требованиям к гигиеничности и химической стойкости

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля — он может увеличиваться при наличии экрана или брони
• Если кабель слишком мягкий, используйте вставку или усиление в месте входа — чтобы не деформировалось уплотнительное кольцо
• Не применяйте смазку или клей — они нарушают герметичность уплотнителя
• При использовании в условиях сильных вибраций дополнительно закрепите кабель на расстоянии 10–15 см от ввода
• Для кабелей с большим количеством жил — выбирайте минимальный диаметр в диапазоне (6 мм), чтобы обеспечить лучшую посадку
• Артикулы etm07-8116 и 07-8116 взаимозаменяемы — различаются только форматом номера, но одинаковы по исполнению
