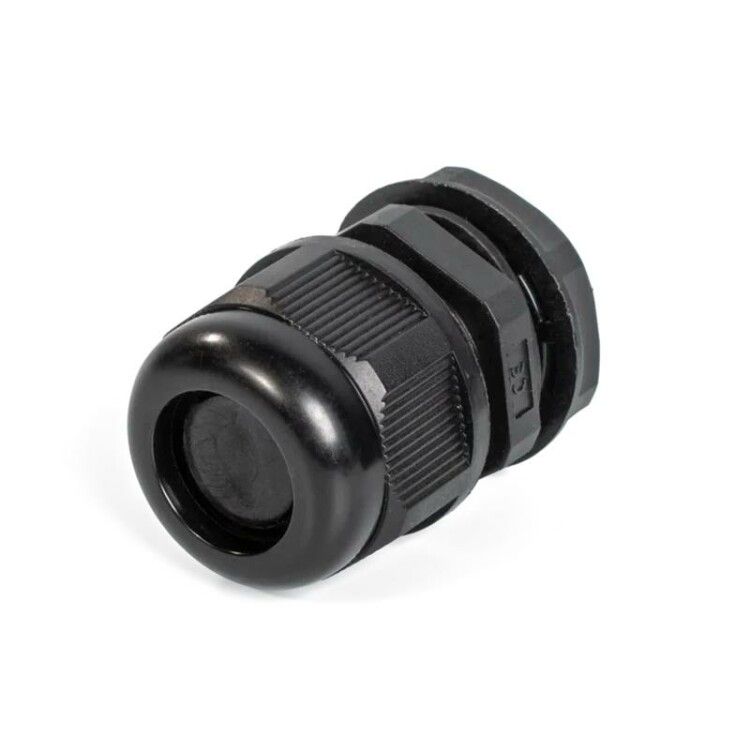

Кабельный ввод MG-16 | 80034 Fortisflex КВТ

Ввод кабельный MG-16 (6-10 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного вывода кабелей через стенки электрошкафов, распределительных устройств и другого оборудования. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот кабельный ввод применяется в условиях повышенной влажности, запылённости и агрессивных средах.

Назначение и область применения

Ввод кабельный MG-16 (6-10 мм) используется для герметичного прохода силовых и сигнальных кабелей диаметром 6–10 мм через стенки металлических или пластиковых корпусов. Подходит для установки в щитах управления, промышленном оборудовании, системах автоматизации, насосных станциях, наружных устройствах и других объектах, где важна защита от воды, пыли и механических воздействий.

Технические характеристики

• Диаметр кабеля: 6–10 мм
• Номинальная резьба: M16 (метрическая)
• Длина резьбы: 15 мм
• Размер шестигранника: 21,6 мм (маркирован на гайке)
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен — эластичный, долговечный, устойчив к маслам, бензину, дизтопливу
• Температурный диапазон: от –40 °C до +100 °C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Исполнение: прямолинейный
• Конструкция: разъёмный сальник с прижимной гайкой и контргайкой
• Поддерживает ввод плоского кабеля
• Поверхность: необработанная, без дополнительного покрытия

Совместимость и монтаж

Ввод кабельный MG-16 (6-10 мм) устанавливается в подготовленное отверстие диаметром 16 мм. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой и затягивается прижимной гайкой. Особые засечки на гайке предотвращают её самоотвинчивание при вибрации. Уплотнительное кольцо обеспечивает плотную посадку даже на плоском кабеле.

Безопасность и стандарты

Кабельный ввод соответствует требованиям к безопасности в промышленных условиях: материал корпуса не содержит галогенов, что снижает выделение токсичных веществ при возгорании. Высокая электрическая прочность и удельное сопротивление обеспечивают изоляцию даже при перегрузках. Применим в соответствии с нормами IEC 60529 (IP68) и DIN EN 62444.

Преимущества

• Высокая степень защиты IP68 — надёжная герметизация даже при постоянном контакте с водой
• Разъёмная конструкция позволяет менять кабели без демонтажа всего ввода
• Прижимная гайка со стопорными засечками исключает случайное ослабление
• Уплотнение из неопрена сохраняет эластичность при низких температурах
• Поддержка плоского кабеля — универсальное решение для широкого спектра проводов
• Устойчивость к химически активным жидкостям — маслам, топливу, растворителям
• UV-стабильный материал — не теряет прочность на улице или под прямыми солнечными лучами

Ограничения применения

• Не предназначен для кабелей с внешним диаметром менее 6 мм — возможен люфт и потеря герметичности
• Не рекомендуется использовать в условиях постоянного давления выше атмосферного (например, подводные системы под давлением)
• Необработанная поверхность корпуса требует осторожного обращения при монтаже — риск царапин и повреждений
• Запрещено применять в средах с агрессивными кислотами и щелочами — материал PA6.6 не устойчив к ним

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводах
• Герметизация кабелей в наружных светильниках и камерах видеонаблюдения
• Подключение датчиков и исполнительных механизмов в пищевой и фармацевтической промышленности
• Монтаж в системах водоснабжения и канализации — благодаря IP68 и устойчивости к влаге
• Автомобильные и железнодорожные системы — устойчивость к вибрациям и перепадам температур

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно входить в диапазон 6–10 мм. Слишком тонкий кабель потребует дополнительного уплотнения.
• Используйте только рекомендованные прессы и матрицы НМПО-MG — некорректное отверстие нарушит герметичность.
• Затягивайте прижимную гайку равномерно, не переусердствуя — перетяжка может деформировать уплотнение.
• При использовании в холодных условиях (ниже –20 °C) перед установкой нагрейте ввод до комнатной температуры — неопрен становится жёстче при низких температурах.
• Для многократного обслуживания — используйте контргайку всегда, чтобы зафиксировать положение прижимной гайки.
• Не заменяйте оригинальное уплотнение — совместимость материала и формы критична для IP68.
