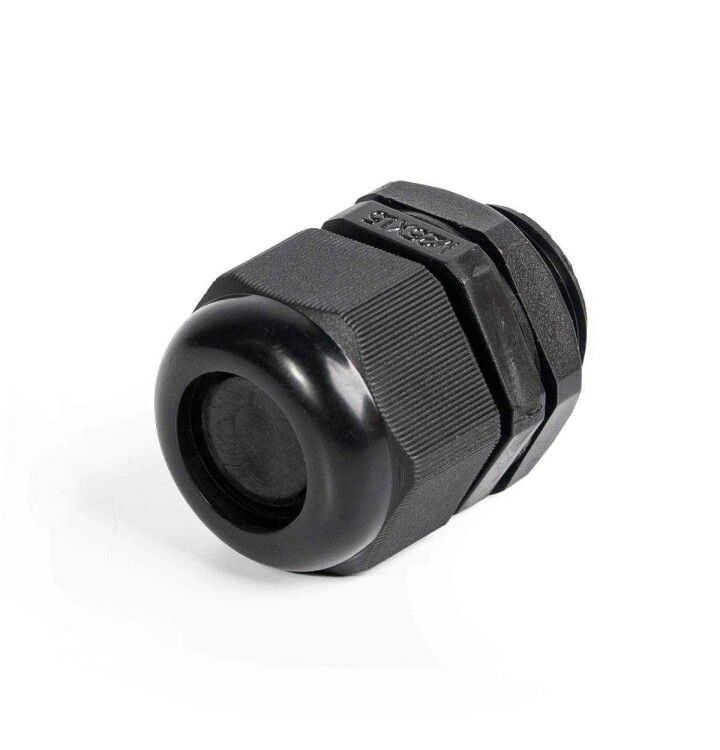

Кабельный ввод с удлиненной резьбой M-L-16 - 85476 КВТ

Ввод кабельный пластиковый M-L 16 (4-8 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 4–8 мм в электрошкафах и распределительных устройствах. Благодаря высокой степени защиты IP68 и материалам, устойчивым к экстремальным температурам и химическим воздействиям, этот ввод подходит для сложных условий эксплуатации.

Назначение и область применения

Ввод кабельный пластиковый M-L 16 (4-8 мм) предназначен для герметичного прохода кабелей через стенки электрических шкафов, щитов, корпусов оборудования. Применяется там, где важна защита от пыли, влаги, химических сред и механических повреждений - например, в промышленных автоматизированных системах, на объектах с повышенной влажностью, в outdoor-устройствах, на заводах, в пищевой и химической промышленности.

Технические характеристики

• Диапазон диаметров кабеля: 4–8 мм - подходит для одножильных и многожильных кабелей указанного размера;
• Резьба: M16 мм - стандартизированная метрическая резьба для фиксации в отверстии корпуса;
• Длина резьбы: 15 мм - позволяет использовать в щитах со стенками до 12–14 мм толщиной;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением;
• Материал корпуса: полиамид PA6.6 (нейлон 6.6) - самозатухающий, безгалогенный, устойчив к УФ-излучению;
• Материал уплотнения: неопрен - эластичный, долговечен, устойчив к маслам, бензину, дизтопливу;
• Разъемный сальник: да - позволяет установить кабель после монтажа, без демонтажа всего устройства;
• Наличие контргайки: да - исключает самоотвинчивание при вибрации;
• Размер ключа: 22 мм - удобно затягивать стандартным рожковым ключом; размер помечен на гайке;
• Температурный диапазон: –40…+100 C - работает в холодных и жарких условиях;
• Электрическая прочность: 60 кВ/мм - безопасен при высоких напряжениях;
• Удельное сопротивление: 1×10¹² Ом·см - отличная изоляционная способность;
• Цвет: чёрный - устойчив к выгоранию, не требует окраски;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба.

Совместимость и монтаж

Ввод кабельный пластиковый M-L 16 (4-8 мм) совместим с любыми металлическими или пластиковыми корпусами, имеющими круглое отверстие диаметром 16 мм. Для сверления отверстия рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А или набор перфорационных форм НМПО-MG. После сверления ввод вставляется в отверстие, фиксируется контргайкой и затягивается ключом на 22 мм. Уплотнительное кольцо плотно обжимает кабель при закручивании - не требуется дополнительная герметизация.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности в условиях повышенной влажности, пыли и агрессивных сред. Высокая электрическая прочность и удельное сопротивление обеспечивают защиту от пробоя. Материал корпуса - самозатухающий и безгалогенный, что снижает риск распространения пламени и выделения токсичных газов при возгорании. Соответствует международным нормам для промышленного электрооборудования.

Преимущества

• Разъемная конструкция - можно менять кабель без замены самого ввода;
• Стопорные засечки на гайке - предотвращают ослабление при вибрации;
• Удлинённая резьба - позволяет использовать в толстостенных щитах;
• Высокая степень защиты IP68 - выше, чем у большинства аналогов;
• Устойчивость к маслам, топливу и УФ - подходит для агрессивных сред;
• Не требует дополнительных уплотнителей или герметика - всё встроено.

Ограничения применения

• Не подходит для кабелей менее 4 мм - возможен проскок и потеря герметичности;
• Не рассчитан на динамические нагрузки - не используется в движущихся частях машин;
• Запрещена установка в местах постоянного контакта с острыми краями - есть риск повреждения уплотнителя;
• Не предназначена для внутреннего монтажа в трубопроводах под высоким давлением жидкости;
• При температурах ниже –40 C уплотнитель теряет часть эластичности - не рекомендуется для крайних северных регионов без дополнительного тепла.

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводе;
• Герметизация кабелей датчиков в наружных контрольных пунктах;
• Проход кабелей в щитах для насосных станций и канализационных очистных сооружений;
• Обвязка оборудования в пищевых цехах - где необходима частая мойка водой под давлением;
• Монтаж в автономных системах освещения и связи на нефтегазовых платформах.

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в диапазоне 4–8 мм. Кабель меньше 4 мм потребует дополнительного заполнения (например, термоусадки);
• При использовании в толстых стенках (более 12 мм) убедитесь, что резьба 15 мм достаточно длинна - иначе не получится зафиксировать контргайку;
• Затягивайте ключом на 22 мм равномерно - переусиливать нельзя, чтобы не деформировать уплотнитель;
• При необходимости замены кабеля - просто открутите гайку, вытяните старый кабель, введите новый и снова затяните;
• Для работы в агрессивных средах (кислоты, растворители) дополнительно проверьте совместимость неопрена с конкретными веществами - хотя он устойчив ко многим, не ко всем.
