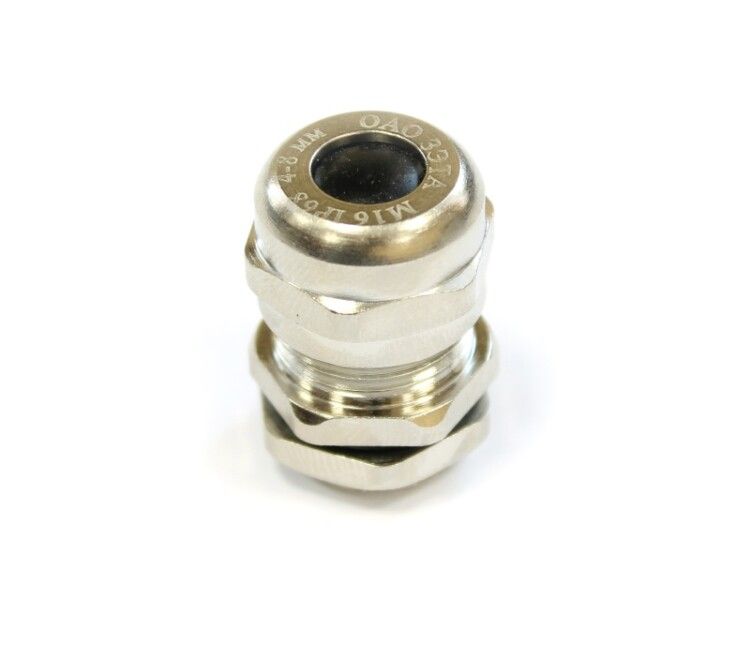

Кабельный ввод М 16 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 4-8мм) ЗЭТА - zeta30111

Кабельный ввод М 16 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) от ЗЭТА Новосибирск обеспечивает герметичный ввод небронированных кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Этот кабельный ввод подходит для промышленной автоматизации, где важна надёжность и долговечность.

Назначение и область применения

Кабельный ввод М 16 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) используется для безопасного прохода кабелей через стенки щитов, распределительных устройств, станков и другого оборудования. Он предотвращает попадание пыли, воды и других загрязнений внутрь корпуса, сохраняя целостность изоляции и работоспособность системы. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования и в системах автоматизации.

Технические характеристики

• Номинальная резьба: M16 (метрическая, с шагом 1,5 мм)
• Диапазон диаметров кабеля: 4–8 мм (подходит для круглых и плоских кабелей)
• Материал корпуса: латунь с никелированным покрытием
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 °C до +100 °C
• Длина резьбы: 7 мм
• Размер шестигранника: 18 мм — удобно затягивать ключом
• Тип уплотнения: эластичное кольцо (прокладка) + зажимная втулка
• Крепление: с контргайкой для фиксации на панели
• Исполнение: прямолинейное, без углового перехода
• Цвет: серый
• Не содержит галогенов — соответствует требованиям экологической безопасности
• Ударопрочная конструкция — выдерживает механические нагрузки

Совместимость и монтаж

Кабельный ввод М 16 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) монтируется в отверстие диаметром 16 мм в металлическом или пластиковом корпусе. Для установки:

• Проденьте кабель через уплотнительную втулку и корпус ввода;
• Наденьте контргайку и закрутите корпус в отверстие;
• Затяните контргайку ключом на 18 мм — не перетягивайте, чтобы не деформировать уплотнение;
• Подтяните зажимную втулку вокруг кабеля — она должна плотно прилегать, но не сдавливать жилы.

Подходит для кабелей с круглым и плоским сечением. Диаметр кабеля должен находиться в пределах 4–8 мм — меньший или больший диаметр снижает герметичность.

Безопасность и стандарты

Кабельный ввод М 16 латунный УТ1,5 IP68 (диаметр кабеля 4-8 мм) соответствует требованиям к степени защиты IP68, что подтверждает его способность работать в условиях постоянного контакта с водой. Отсутствие галогенов делает его безопасным при возгорании — не выделяет токсичных паров. Конструкция выполнена в соответствии с нормами для промышленного оборудования (IEC 60529, DIN 47400).

Преимущества

• Высокая герметичность благодаря двойному уплотнению — кольцо + зажимная втулка
• Никелированное покрытие латуни — устойчиво к коррозии, легко моется
• Широкий температурный диапазон — работает даже в холодильных камерах и рядом с нагревательными элементами
• Ударопрочность — не трескается при случайных ударах или вибрациях
• Поддержка плоского кабеля — позволяет использовать кабели с нестандартным сечением
• Контргайка обеспечивает надёжную фиксацию на любой толщине панели

Ограничения применения

• Не предназначены для бронированных кабелей — высокая жёсткость оболочки может повредить уплотнение
• Не рекомендован для кабелей с диаметром менее 4 мм или более 8 мм — возможна утечка
• Не следует применять в средах с агрессивными химическими веществами — латунь может подвергаться коррозии при контакте с кислотами или солями
• Не является средством против перегрузки по току — не заменяет термические или токоограничивающие устройства

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на пищевых производствах
• Подключение датчиков и актуаторов на конвейерных линиях с частой мойкой
• Герметизация кабелей в насосных станциях и системах водоочистки
• Монтаж в оборудовании для автоклавов, сушилок и печей с рабочей температурой до 100 °C
• Использование в наружных пунктах управления (например, освещение, видеонаблюдение)

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — точность ±0,5 мм критична для герметичности
• Если кабель слишком мягкий, используйте дополнительную зажимную втулку — она предотвращает сплющивание
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними — не менее 15 мм, чтобы не ослабить стенку
• После монтажа протестируйте герметичность — например, подайте слабую струю воздуха под давлением и проверьте утечку мыльным раствором
• Для кабелей с большим количеством жил выбирайте максимальный допустимый диаметр (8 мм) — так уплотнение будет равномернее
• Запасные уплотнительные кольца можно заказывать отдельно — они совместимы с другими изделиями серии М от ЗЭТА Новосибирск
