Сальник металлический PGM09-(Dпроводника 6-7мм)-IP68 | 350595 КЭАЗ

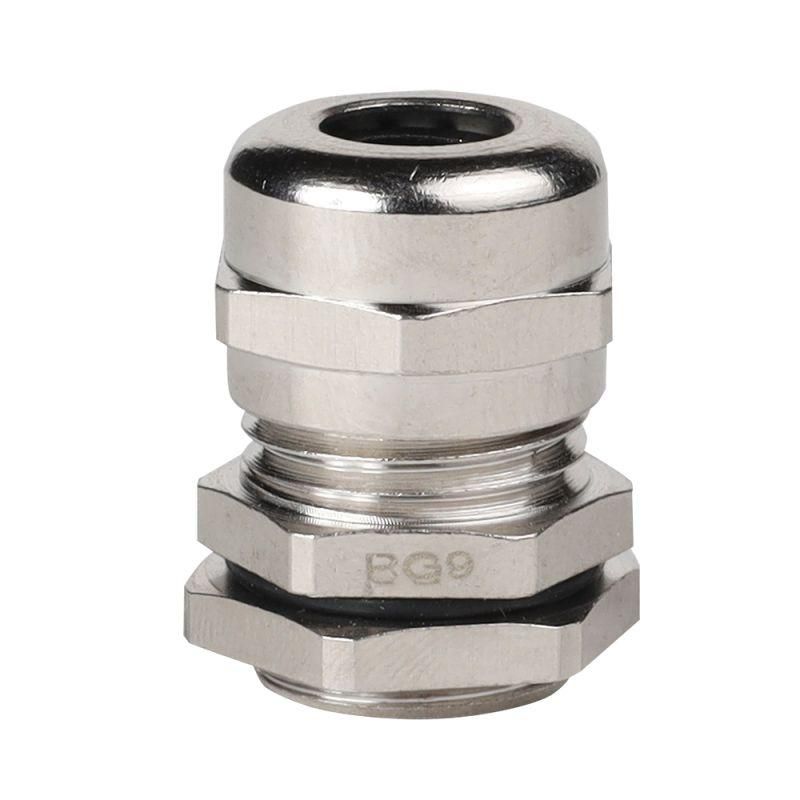

Сальник кабельный резьбовой PGM09 (D проводника 6–7 мм) IP68 металл КЭАЗ - это герметичный элемент для вывода кабелей через стенки корпусов, обеспечивающий надёжную защиту от пыли и воды. Подходит для установки в промышленном оборудовании, где важна долговечная изоляция и механическая прочность. Артикул 350595 соответствует серийному исполнению КЭАЗ.

Назначение и область применения

Сальник кабельный резьбовой PGM09 (D проводника 6–7 мм) IP68 металл КЭАЗ предназначен для герметизации входов кабелей в электрические щиты, распределительные коробки, двигатели, контроллеры и другие устройства. Обеспечивает плотное уплотнение вокруг кабелей с наружным диаметром 6–7 мм. Применяется там, где требуется высокая степень защиты от внешней среды - например, на производствах с повышенной влажностью, в уличных условиях или в зонах с частой мойкой оборудования.

Технические характеристики

• Номинальный размер резьбы: M15x1 - позволяет закручивать сальник в стандартные резьбовые отверстия 15 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Диаметр кабеля: 6–7 мм - оптимально для кабелей с таким наружным размером; не подходит для тоньше или толще
• Материал: Латунь - прочный, коррозионностойкий металл, выдерживающий механические нагрузки
• Защитное покрытие: Никелирование - повышает устойчивость к окислению и улучшает внешний вид
• Длина резьбы: 8,25 мм - достаточна для надёжного зацепления в толстых стенках корпуса
• Размер шестигранника: 18 мм - удобен для затяжки гаечными ключами
• Температурный диапазон: –40…+100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые камеры
• Тип уплотнения: Уплотнительное кольцо - эластичное кольцо из резины, обеспечивает герметичность без деформации кабеля
• Исполнение: Прямолинейное - кабель проходит прямо, без изгиба
• Цвет: Естественный - металлический оттенок никелированной латуни

Совместимость и монтаж

Сальник KЭАЗ 350595 совместим со всеми корпусами, имеющими внутреннюю метрическую резьбу М15×1. Для монтажа:

• Заготовьте отверстие нужного диаметра в стенке корпуса
• Вкрутите сальник до упора, используя ключ на 18 мм
• Протяните кабель через центральное отверстие - он должен свободно проходить, но не болтаться
• Затяните уплотнительное кольцо - оно само регулирует плотность по диаметру кабеля

Не перетягивайте - это может повредить уплотнитель или деформировать кабель. После сборки проверьте герметичность - особенно при использовании в условиях влаги.

Безопасность и стандарты

Сальник соответствует требованиям международных стандартов для устройств с уровнем защиты IP68. Произведён в соответствии с технологическими нормами КЭАЗ, что гарантирует соответствие заявленным параметрам. Не содержит опасных веществ, допущен к применению в промышленной автоматике и энергетике.

Преимущества

• Высокая герметичность благодаря двойному эффекту: жёсткая резьба + эластичное кольцо
• Устойчивость к температурным колебаниям - не трескается на морозе и не теряет форму при нагреве
• Никелированное покрытие снижает риск коррозии даже в агрессивных средах
• Металлическая конструкция выдерживает значительные механические усилия - не сломается при случайном ударе
• Подходит для многократной замены кабелей - уплотнитель сохраняет свои свойства после нескольких демонтажей

Ограничения применения

• Не применяется для кабелей с диаметром менее 6 мм или более 7 мм - возможна утечка или плохая фиксация
• Не рекомендован для кабелей с жёсткой бронёй или крупными металлическими экранами - они могут повредить уплотнительное кольцо
• Не предназначен для постоянного подвода напряжения через сам сальник - он лишь герметизирует выход, не является токоведущим элементом
• Не следует использовать в средах с агрессивными химикатами (например, растворители, кислоты) - латунь и резина могут подвергнуться воздействию

Примеры использования

• Вход кабеля питания в промышленный контроллер на конвейере
• Герметизация сигнальных кабелей в датчике уровня жидкости
• Вывод кабеля от двигателя насоса в водяной системе
• Подключение кабеля к распределительному щиту на улице
• Фиксация кабеля в корпусе частотного преобразователя

Практические советы

• Перед установкой проверьте точный диаметр кабеля - лучше измерить штангенциркулем, чем полагаться на маркировку
• Если кабель слишком мягкий, можно временно укрепить его пластиковым вставком внутри - так уплотнитель будет работать эффективнее
• При монтаже в толстый корпус убедитесь, что резьба полностью вошла - иначе не получится добиться герметичности
• Для кабелей с большим числом жил (например, многожильные Ethernet) - учитывайте, что реальный диаметр может отличаться от заявленного
• Храните сальники в сухом месте - хотя они защищены от влаги, длительное воздействие влаги на резиновое кольцо может снизить срок службы
