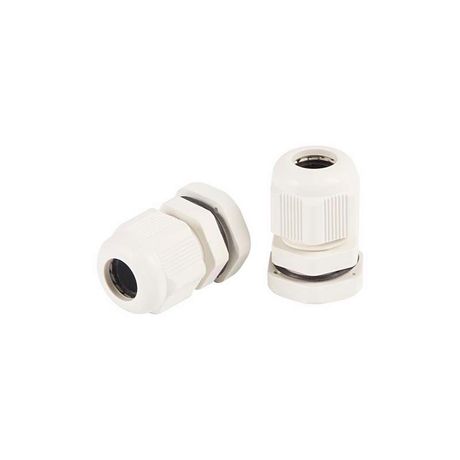

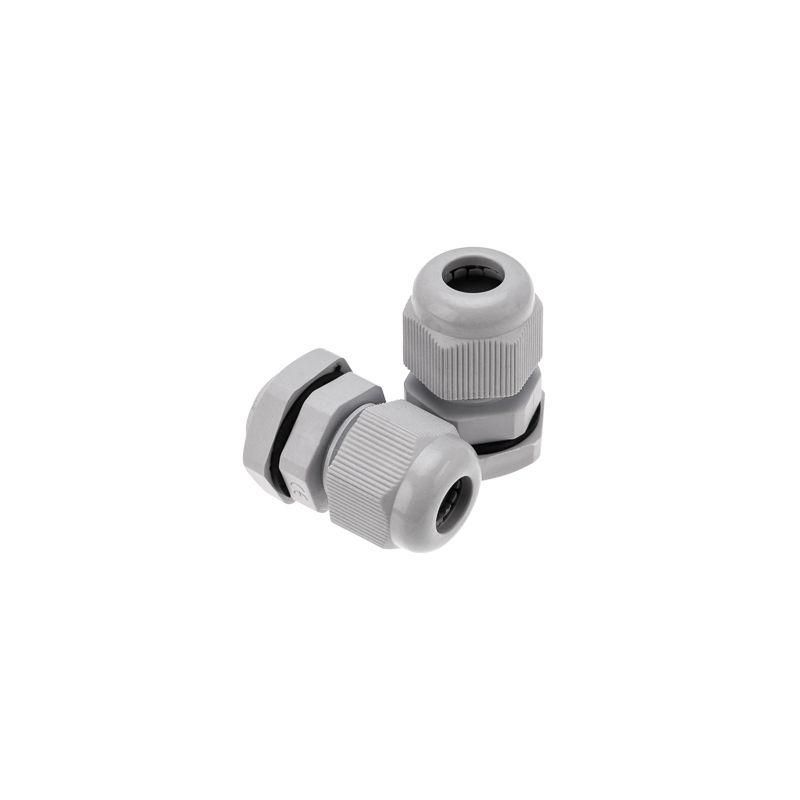

Кабельный ввод PG-9 (4-8 мм) серый | 07-8009 REXANT MEET

Кабельный ввод Rexant 07-8009 - это герметичный элемент для надежного ввода кабелей диаметром 4–8 мм в электрооборудование. Он обеспечивает защиту от пыли, воды и механических повреждений, сохраняя целостность соединения даже в агрессивной среде.

Назначение и область применения

Кабельный ввод Rexant 07-8009 используется для фиксации и герметизации кабелей при проходе через стенки корпусов - например, в распределительных щитах, пультах управления, промышленном оборудовании, наружных установках. Подходит для условий с высокой влажностью, запыленностью, воздействием соленых брызг, масел, химических реагентов. Особенно эффективен там, где требуется долговечная защита: на морских объектах, в подвальных помещениях, на производствах с частой мойкой оборудования.

Технические характеристики

• Тип: кабельный ввод с резьбой PG-9
• Диапазон диаметров кабеля: 4–8 мм - подходит для гибких и жестких кабелей внутри этого диапазона
• Резьба: M16×1,5 - стандартная метрическая резьба для крепления в отверстие 16 мм
• Длина резьбы: 8 мм - достаточна для плотного закрепления в тонких и средних стенках корпусов
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA - прочный, устойчив к химическим веществам и перепадам температур
• Уплотнение: эластомерное кольцо (неопрен) - обеспечивает герметичность и компенсирует допуски диаметра кабеля
• Температурный диапазон: от -40 C до +100 C - работает в экстремально холодных и нагреваемых зонах
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: светло-серый - совместим с большинством металлических и пластиковых корпусов
• Безгалогенный состав - безопасен при горении, соответствует требованиям экологической безопасности
• Разъемный сальник: да - позволяет менять кабель без демонтажа всего ввода
• Шестигранник: отсутствует - затяжка осуществляется руками или плоскогубцами

Совместимость и монтаж

Кабельный ввод Rexant 07-8009 устанавливается в подготовленное отверстие диаметром 16 мм. Для монтажа:

• Заготовьте отверстие точно по размеру - не более 16 мм, чтобы избежать люфтов
• Протяните кабель через центральное отверстие сальника, затем вставьте весь ввод в отверстие корпуса
• Закрутите гайку вручную до упора; дополнительно можно подтянуть плоскогубцами, но без усилия, чтобы не деформировать резьбу
• Герметизация достигается за счет сжатия уплотнительного кольца вокруг кабеля - важно, чтобы диаметр кабеля был в пределах 4–8 мм
• После монтажа проверьте герметичность: попробуйте потянуть кабель - он не должен двигаться свободно

Ввод не требует специального инструмента, но не рекомендуется использовать с кабелями меньше 4 мм - они будут болтаться, снижая степень защиты.

Безопасность и стандарты

Кабельный ввод Rexant 07-8009 соответствует требованиям к герметичности IP68 и выполнен из материалов, не содержащих галогены - что делает его безопасным при возгорании и соответствующим нормам для помещений с повышенными требованиями к пожарной безопасности. Материал корпуса (полиамид) и уплотнения (неопрен) устойчивы к старению, не выделяют токсичных паров при нагреве.

Преимущества

• Высокая герметичность IP68 - надежнее, чем IP67, особенно при постоянном контакте с водой
• Разъемная конструкция - замена кабеля возможна без снятия ввода с корпуса
• Устойчивость к химии - не боится масел, солевых растворов, спиртов, кислот
• Работает при экстремальных температурах - от мороза до печи
• Ударопрочность - не трескается при случайных ударах во время монтажа
• Легкий вес и простота установки - экономят время на сборке

Ограничения применения

• Не подходит для кабелей менее 4 мм - уплотнение не сработает, будет просачивание
• Не рассчитан на кабели больше 8 мм - риск разрыва уплотнительного кольца
• Отсутствие шестигранника - нельзя применять с динамометрическими ключами, затяжка только вручную
• Не предназначен для силовых кабелей с очень большим внешним диаметром или жесткой броней - может не обеспечить равномерное сжатие
• Не следует использовать в условиях постоянного давления выше атмосферного - например, в глубоководных системах без дополнительной защиты

Примеры использования

• Электрошкафы на открытых площадках - защита от дождя и песка
• Промышленные станки с частой мойкой - устойчивость к моющим средствам
• Подземные кабельные камеры - герметизация против влаги и грунтовых вод
• Морские платформы и портовое оборудование - защита от соленого тумана
• Автоматизированные системы управления - входы сигналов и питания в контроллеры

Практические советы

• Перед установкой проверьте фактический диаметр кабеля - лучше измерить штангенциркулем, а не ориентироваться на маркировку
• Если кабель слишком мягкий, перед вводом слегка подтяните его в месте прохождения - так уплотнитель лучше “схватывает” форму
• Не применяйте смазки или клеи - они нарушают работу уплотнительного кольца
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними - минимум 20 мм, чтобы не ослабить стенку
• Храните в сухом месте - хотя материал устойчив к влаге, длительное намокание может влиять на срок службы уплотнителей
• Для кабелей с экраном - убедитесь, что экран не задевает внутреннюю часть ввода, чтобы не нарушить герметичность
