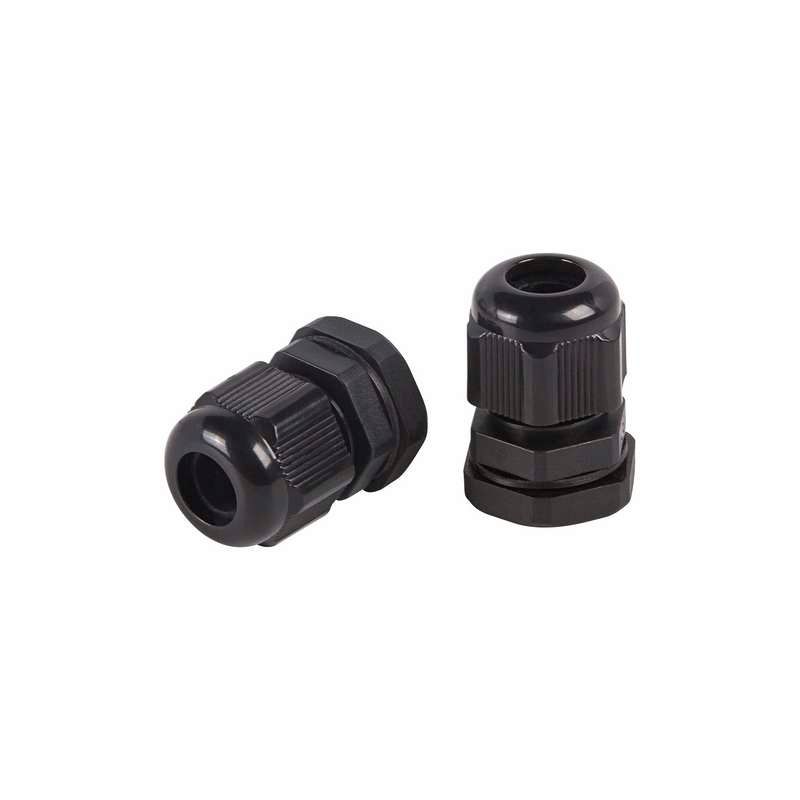

Кабельный ввод PG-9 (4-8 мм) черный | 07-8009-1 REXANT MEET

Кабельный ввод Rexant 07-8009-1 предназначен для надёжного ввода кабелей в электрооборудование с обеспечением герметичности и механической защиты. Подходит для установки в шкафы, короба и пульты управления, работающие в агрессивной среде - на улице, в подвалах, в зонах с высокой влажностью или химическим воздействием.

Назначение и область применения

Кабельный ввод Rexant 07-8009-1 используется для фиксации кабелей при проходе через стенки корпусов электротехнического оборудования. Он предотвращает попадание пыли, влаги и других внешних факторов внутрь устройства, а также защищает кабель от перегибов и истирания об острые кромки отверстий. Применяется в промышленных системах: автоматизации, связи, энергетике, судостроении, а также в оборудовании, работающем в условиях повышенной влажности, соленого воздуха или химического воздействия.

Технические характеристики

• Номинальный размер резьбы: M16×1,5 (резьба соответствует стандарту DIN 40430)
• Диапазон диаметров кабеля: 4–8 мм (при свободном входе и после затяжки)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA (нейлон) - устойчив к маслам, жирам, щелочам, спиртам и слабым кислотам
• Уплотнение: неопреновое кольцо - эластичное, долговечное, сохраняет форму при температурных колебаниях
• Температура эксплуатации: от -40 C до +100 C
• Длина резьбы: 8 мм - достаточна для плотного соединения с тонкими стенками корпусов
• Цвет: чёрный
• Исполнение: прямолинейный - без угловых отклонений
• Состав: безгалогенный - безопасен при горении, не выделяет токсичных паров
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Разъемность: да - можно демонтировать и переустанавливать без потери герметичности
• Покрытие поверхности: необработанное - матовая поверхность, без антикоррозийного покрытия
• Размер шестигранника: 0 мм - не требует ключа, затягивается вручную

Совместимость и монтаж

Кабельный ввод Rexant 07-8009-1 устанавливается в отверстие диаметром 16 мм. Для монтажа необходимо просверлить отверстие в корпусе оборудования, вставить ввод и закрутить гайку рукой - специальный инструмент не требуется. Уплотнительное кольцо деформируется при затяжке, обеспечивая герметичность вокруг кабеля. Гайка имеет противораскручивающую конструкцию - не ослабевает при вибрации. Кабель должен иметь диаметр в пределах 4–8 мм; слишком тонкий или толстый провод снижает эффективность уплотнения.

Безопасность и стандарты

Кабельный ввод Rexant 07-8009-1 соответствует требованиям стандарта DIN 40430 для резьбовых кабельных вводов. Выполнен из материалов, не содержащих галогены, что делает его безопасным при возгорании. Соответствует нормам RoHS по ограничению опасных веществ. Степень защиты IP68 позволяет использовать устройство в условиях постоянного контакта с водой - например, в подземных камерах или на причалах.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: корпус + неопреновое кольцо
• Устойчивость к широкому кругу химических сред - масло, солёная вода, растворители
• Широкий температурный диапазон - работает даже в Arctic-условиях и рядом с нагревательными элементами
• Лёгкая ручная установка - не нужен ключ, не требует точного момента затяжки
• Возможность многократного демонтажа без замены уплотнения
• Экологически безопасный состав - не содержит бромированных или хлорированных компонентов

Ограничения применения

• Не подходит для кабелей с диаметром менее 4 мм или более 8 мм - возможна утечка или плохая фиксация
• Не рекомендован для использования с жёсткими металлическими трубками - только с гибкими кабелями
• Не предназначен для установки в толстые стенки (>10 мм) - длина резьбы всего 8 мм
• Не следует применять в средах с сильными окислителями (концентрированная серная кислота, хлор) - материал PA может разрушаться
• Отсутствие шестигранника исключает возможность усиленной затяжки - нельзя использовать там, где требуется максимальный момент

Примеры использования

• Фиксация силового кабеля в промышленном шкафу управления на морском объекте
• Ввод сигнальных кабелей в пульт контроля насосной станции в подвале
• Подключение датчиков в системе автоматизации на холодильном складе
• Заглушка для лишнего отверстия в корпусе частотного преобразователя
• Проход кабеля в распределительную коробку на открытой площадке

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 4–8 мм. Если кабель слишком тонкий, используйте термоусадку для увеличения диаметра.
• При монтаже в тонкую стенку (до 5 мм) убедитесь, что резьба полностью вошла - недостаточное завинчивание снижает степень защиты.
• Не перетягивайте гайку - она сама герметизирует при обычном усилии рукой. Перекос или чрезмерное давление может повредить уплотнитель.
• При использовании в условиях сильной вибрации (например, на станках) дополнительно проверяйте затяжку каждые 3–6 месяцев.
• Если планируете менять кабель - не выбрасывайте старый ввод. Его можно переустановить с новым проводом того же диаметра.
