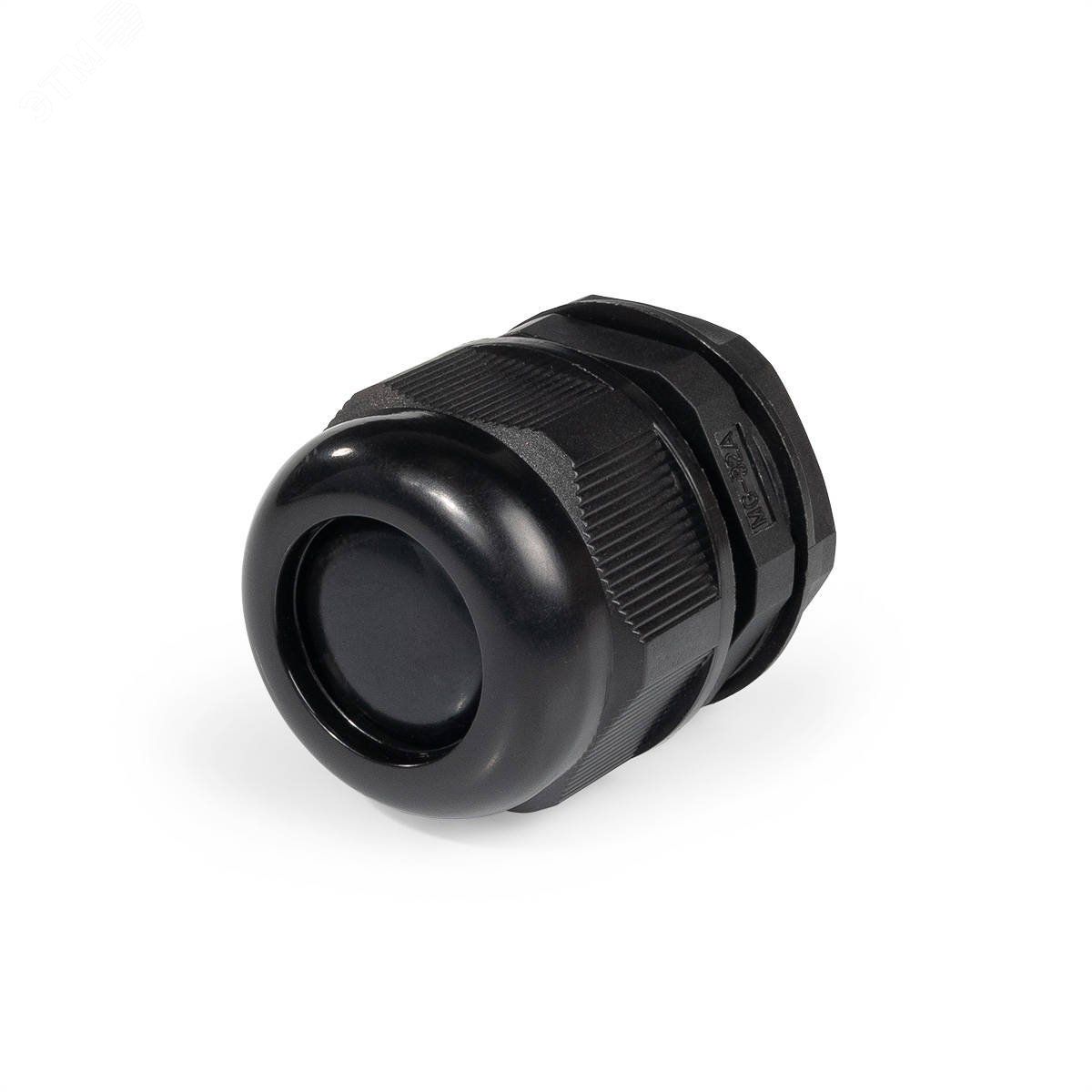

Кабельный ввод пластиковый МG 16 (4-8 мм) | 89115 Fortisflex КВТ

Кабельный ввод MG 16 (4–8 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрошкафах и распределительных устройствах. Благодаря высокой степени защиты IP68 и материалам, выдерживающим экстремальные температуры, этот кабельный ввод MG 16 подходит для сложных условий эксплуатации.

Назначение и область применения

Кабельный ввод MG 16 предназначен для герметичного прохода кабелей и проводов через стенки электрических шкафов, щитов, корпусов оборудования. Применяется там, где важна защита от пыли, влаги, химических веществ и механических воздействий. Подходит для установки в промышленном оборудовании, системах автоматизации, наружных установках, на судах, в горнодобывающей и нефтегазовой отраслях.

Технические характеристики

• Диапазон диаметров кабеля: 4–8 мм
• Резьба: метрическая, шаг 1,5 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, долговечный, устойчив к маслам и топливу
• Цвет: чёрный
• Рабочая температура: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• На гайке нанесена маркировка размера ключа - для быстрого выбора инструмента
• Защитная мембрана - препятствует проникновению пыли даже при отсутствии кабеля

Совместимость и монтаж

Кабельный ввод MG 16 монтируется в подготовленное отверстие диаметром 16 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также требуется набор матриц НМПО-MG, совместимый со всей серией MG. Гайка фиксируется с помощью ключа, соответствующего указанному на её поверхности размеру. Особые стопорные засечки на гайке исключают саморазвинчивание при вибрации.

Безопасность и стандарты

Кабельный ввод MG 16 изготовлен из материалов, соответствующих требованиям безопасности: нейлон 6.6 самозатухающий, не содержит галогенов - снижает риск распространения пламени и выделения токсичных газов при возгорании. Высокая электрическая прочность и удельное сопротивление обеспечивают безопасную работу в условиях повышенных напряжений.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (IP67)
• Устойчивость к широкому спектру агрессивных сред: масла, бензин, дизтопливо, растворители
• Широкий температурный диапазон - работает в холодных регионах и рядом с нагревательными элементами
• Застёжка-фиксатор на гайке - не требует дополнительных контргаек или клея
• Мембрана защищает от пыли даже при неиспользованном входе - удобно при модернизации
• Чёткая маркировка ключа - экономит время при монтаже

Ограничения применения

• Не предназначена для кабелей с внешним диаметром менее 4 мм или более 8 мм - возможна потеря герметичности
• Не следует использовать в условиях постоянного давления воды выше нормированного для IP68 (не для глубоководных применений)
• Не рекомендуется для многократного демонтажа - уплотнитель теряет эластичность после нескольких циклов
• Требуется точное соблюдение диаметра отверстия 16 мм; отклонение приведёт к неплотной посадке

Примеры использования

• Ввод силовых кабелей в промышленные частотные преобразователи
• Подключение датчиков в шкафах управления конвейерами
• Герметизация кабелей в наружных распределительных пунктах
• Проход кабелей в оборудование для нефтепродуктов - насосы, компрессоры
• Использование в морских и прибрежных установках благодаря устойчивости к солёной влаге

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 4–8 мм. Слишком тонкий кабель не будет плотно прижат - нужен хомут или заполнитель.
• Используйте только рекомендованные прессы и матрицы НМПО-MG. Самодельные отверстия нарушают герметичность.
• При первом монтаже затягивайте гайку равномерно - перекос приведёт к деформации уплотнителя.
• Если кабельный ввод MG 16 установлен, но кабель пока не протянут - не снимайте защитную мембрану заранее. Она сохраняет IP68 даже без кабеля.
• Для обслуживания шкафа - не откручивайте полностью гайку. Открутите лишь на несколько оборотов, чтобы не потерять герметичность.
