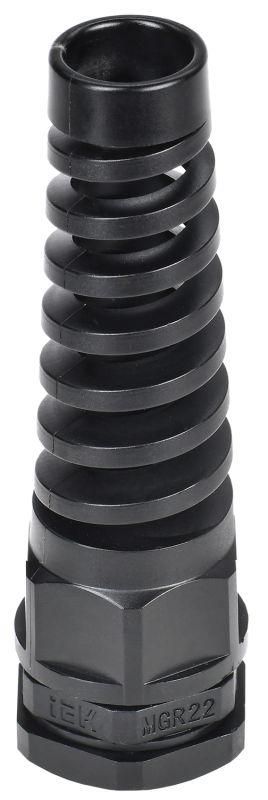

Сальник MGR 22 с гибким отводом d=10-14мм IP68 черный | YSA23-12-22-68-K02 IEK

Сальник MGR 22 с гибким отводом диаметр 10–14 мм, защита IP68, цвет черный от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических нагрузок. Артикул ysa23-12-22-68-k02 подходит для установки в щитовые шкафы, распределительные устройства и другие корпуса, где важна надежная изоляция точки прохода.

Назначение и область применения

Сальник MGR 22 используется там, где кабель входит или выходит из металлического или пластмассового корпуса - например, в силовых щитах, автоматических станках, системах управления, наружных модулях связи. Он предотвращает попадание воды, пыли и других загрязнений внутрь оборудования, сохраняя целостность электрической цепи. Гибкий отвод позволяет направить кабель под углом, снижая риск его перегиба и повреждения жил.

Технические характеристики

• Номинальный размер резьбы: M22×1,5 мм - совместим с отверстиями стандарта ISO 228/1
• Диапазон диаметров кабеля: 10–14 мм - подходит для многожильных и одножильных проводников среднего сечения
• Степень защиты: IP68 - полная герметизация от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA - высокая прочность, устойчивость к химическим воздействиям и температурным колебаниям
• Температурный режим работы: от –40 C до +100 C - подходит для холодных помещений и нагреваемых зон
• Наличие контргайки: да - обеспечивает фиксацию и предотвращает самоотвинчивание
• Размер ключа: 29 мм - удобен для затяжки стандартными гаечными ключами
• Цвет: черный - маскирует загрязнения, соответствует промышленному дизайну
• Тип уплотнения: уплотнительное кольцо - долговечная резиновая прокладка, не требующая замены при нормальных условиях
• Исполнение: прямолинейное с гибким отводом - кабель можно легко переориентировать после монтажа
• Покрытие поверхности: необработанное - матовая поверхность, не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Сальник MGR 22 вкручивается в подготовленное резьбовое отверстие М22×1,5 мм в стенке корпуса. Контргайка фиксируется с внешней стороны, обеспечивая плотную посадку. Перед установкой проверьте, чтобы диаметр кабеля находился в пределах 10–14 мм - меньший кабель не будет надежно зажат, больший - может повредить уплотнение. Для затяжки используйте ключ на 29 мм, не применяйте усилие свыше рекомендованного - это может деформировать корпус из полиамида. После монтажа убедитесь, что кабель свободно перемещается внутри отвода, не пережимается.

Безопасность и стандарты

Сальник MGR 22 соответствует требованиям IP68, что подтверждает его способность работать в условиях повышенной влажности, проливных дождей и временного погружения. Применение материала полиамида гарантирует электрическую изоляцию и отсутствие токопроводящих элементов. Соответствует общим требованиям безопасности для комплектующих электрооборудования согласно ГОСТ Р 51317 и IEC 60529.

Преимущества

• Гибкий отвод снижает напряжение на кабеле - продлевает срок службы изоляции
• Высокая степень защиты IP68 - идеален для улицы, бассейнов, пищевых производств
• Контргайка исключает случайное ослабление крепления даже при вибрациях
• Широкий температурный диапазон - работает в морозы и в помещениях с нагревом
• Пластиковый корпус не ржавеет, не требует окраски и легче металлических аналогов

Ограничения применения

• Не предназначена для кабелей диаметром менее 10 мм - возможен проскальзывание и потеря герметичности
• Не подходит для кабелей с жесткой броней или крупными металлическими оплетками - могут повредить уплотнительное кольцо
• Не рассчитана на постоянное давление выше атмосферного - не использовать в гидравлических или пневматических системах
• Полиамид теряет прочность при длительном воздействии УФ-излучения - не устанавливать на открытых участках без защиты от солнца

Примеры использования

• Ввод кабеля питания в распределительный щит на улице
• Подключение датчиков к контроллеру в цеху с частой мойкой оборудования
• Проход кабеля через стенку шкафа ЧПУ станка
• Монтаж сигнальных линий в системах освещения на территории АЗС
• Ввод кабеля в корпус насосной станции с высокой влажностью

Практические советы

• Перед установкой протяните кабель через сальник - так вы избежите перегиба при затяжке
• Если кабель имеет тонкую изоляцию, используйте термоусадочную трубку перед входом в сальник - это повысит механическую прочность
• При использовании нескольких сальников на одном корпусе соблюдайте равномерную затяжку - перекос может вызвать трещины в корпусе
• Для обслуживания оборудования не требуется демонтаж всего сальника - достаточно ослабить контргайку и повернуть отвод
• Проверяйте состояние уплотнительного кольца каждые 2–3 года - особенно в агрессивных средах
