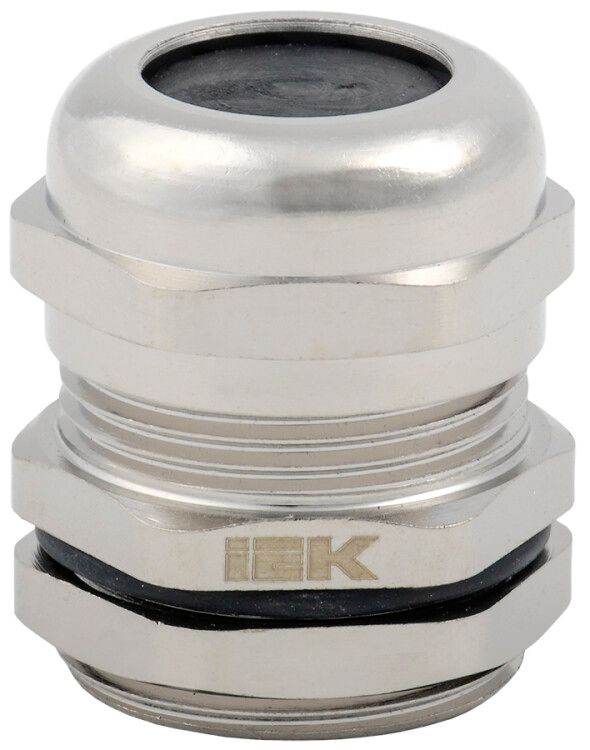

Сальник PGM 16 метал. диаметр проводника 10-14мм IP68 IEK | YSA50-14-22-68-K23

Сальник PGM 16 металлический диаметр проводника 10–14 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник совмещает прочную латунную конструкцию с высокой степенью защиты IP68 и подходит для установки в щитовые шкафы, распределительные устройства и промышленные системы.

Назначение и область применения

Сальник PGM 16 металлический диаметр проводника 10–14 мм IP68 используется для безопасного прохода кабелей через стенки электрощитов, распределительных устройств, станков и другого оборудования. Он предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса, сохраняя целостность электрической изоляции и защищая провода от перегибов и истирания.

Подходит для установки в помещениях с повышенной влажностью, на улице, в промышленных зонах и местах с возможным мытьём оборудования. Применяется в системах автоматизации, энергетике, транспорте и пищевой промышленности.

Технические характеристики

• Тип: Металлический сальник с резьбой
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диапазон диаметров кабеля: 10–14 мм - подходит для кабелей среднего сечения
• Материал корпуса: Латунь с никелированным покрытием - устойчив к коррозии, долговечен
• Уплотнение: Неопреновое кольцо - эластичное, термостойкое, не высыхает
• Резьба: M22.3×1.5 - стандартизированная резьба для плотного соединения с отверстиями
• Длина резьбы: 9,2 мм - достаточна для надёжного крепления в толстых панелях
• Наличие контргайки: Да - позволяет закрепить сальник без люфта
• Температурный диапазон: –40…+100 C - работает в экстремальных условиях
• Цвет: Естественный (серебристый, после никелирования)
• Гарантия: 12 месяцев

Совместимость и монтаж

Сальник PGM 16 металлический диаметр проводника 10–14 мм IP68 устанавливается в подготовленное отверстие диаметром 22,3 мм с резьбой. Для монтажа требуется трубный (газовый) ключ. Контргайка фиксирует положение сальника, предотвращая самоотвинчивание при вибрациях.

Перед установкой проверьте соответствие диаметра кабеля интервалу 10–14 мм - слишком тонкий кабель не будет плотно удерживаться, слишком толстый - повредит уплотнитель. Никелированная поверхность не требует дополнительной антикоррозийной обработки.

Безопасность и стандарты

Сальник соответствует требованиям к герметизации вводов согласно международному стандарту IEC 60529 (класс IP68). Материалы (латунь, неопрен) не выделяют токсичных веществ при нагреве и подходят для использования в пищевых и медицинских объектах. Гарантия 12 месяцев подтверждает соответствие качественным нормам производства IEK.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67)
• Никелированное покрытие увеличивает срок службы в агрессивных средах
• Неопреновое уплотнение сохраняет эластичность при температурах до +100 C
• Контргайка исключает риск ослабления крепления при вибрациях
• Латунный корпус легко обрабатывается и не деформируется при затяжке

Ограничения применения

• Не предназначена для кабелей с диаметром менее 10 мм или более 14 мм - возможна утечка или повреждение уплотнителя
• Не рекомендован для частого демонтажа - многократная установка снижает герметичность уплотнительного кольца
• Не следует использовать в средах с постоянным контактом с растворителями, маслами или кислотами - они разрушают неопрен
• Резьба M22.3 несовместима с отверстиями под другие типы резьб (например, G½") - перед монтажом сверьте размеры

Примеры использования

• Ввод силового кабеля в щитовой шкаф на производстве
• Заглушка входа кабеля в частотный преобразователь
• Фиксация сигнальных проводов в датчике на улице
• Проход кабеля в бассейне или холодильном оборудовании
• Подключение кабелей к насосам и компрессорам в сырых помещениях

Практические советы

• Выбирайте сальник PGM 16 металлический диаметр проводника 10–14 мм IP68 только для кабелей с жилами, суммарный диаметр которых попадает в указанный диапазон - не ориентируйтесь на маркировку кабеля, а измеряйте реальный диаметр оболочки.
• При установке не переусердствуйте с усилием - перетянутая гайка может сплющить уплотнитель и нарушить герметичность.
• Если ввод осуществляется в тонкую панель (менее 10 мм), используйте переходную втулку - иначе контргайка не сможет надёжно зафиксироваться.
• Артикул ysa50-14-22-68-k23 - точный идентификатор этого сальника; при заказе всегда указывайте его, чтобы избежать замены на аналог с другой резьбой или диаметром.
• Проверяйте наличие уплотнительного кольца перед первым использованием - иногда оно может выпасть при транспортировке.
