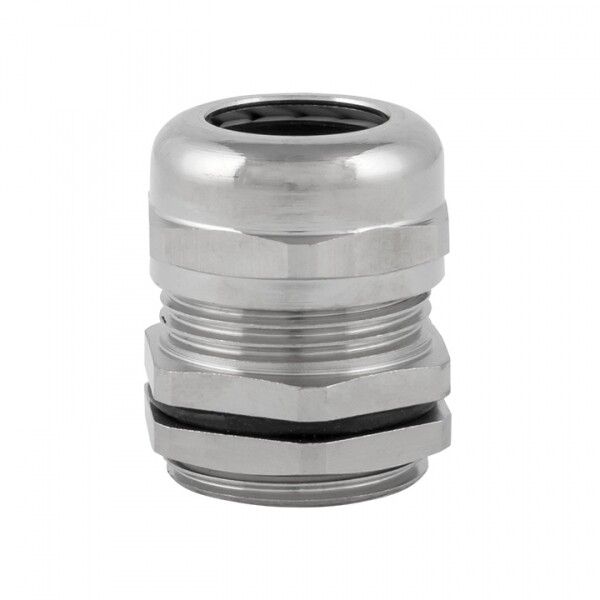

Сальник металлический MGM22 IP68 d проводника 10-14 мм. PROxima | plc-mgm-22 EKF

Сальник металлический MGM22 IP68 диаметр проводника 10–14 мм от EKF PROxima обеспечивает герметичный и механически прочный ввод кабеля в электрооборудование, сохраняя степень защиты IP68 даже в агрессивных условиях. Этот сальник подходит для промышленных систем, где важна надёжность, долговечность и безопасность.

Назначение и область применения

Сальник металлический MGM22 IP68 диаметр проводника 10–14 мм предназначен для герметизации кабельных вводов в шкафы, щиты и корпуса оборудования. Он используется там, где требуется высокая защита от пыли, воды, химических веществ и механических нагрузок. Подходит для установки в промышленных НКУ, на заводах, в энергоустановках, на объектах с повышенной влажностью или на улице.

Технические характеристики

• Диаметр кабеля: 10–14 мм - поддерживает стандартные силовые и сигнальные кабели, включая бронированные
• Номинальная резьба: M22 - совместим с отверстиями стандарта М22×1,5
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, легко моется, не выделяет токсины
• Уплотнение: неопреновое кольцо + нейлоновая зубчатая муфта - обеспечивает плотную фиксацию кабеля и компенсацию напряжений
• Длина резьбы: 8 мм - достаточна для надёжного соединения с тонкими стенками шкафов
• Размер шестигранника: 24 мм - удобен для затяжки обычным ключом
• Температурный диапазон: –40…+100 C - работает в холодных и жарких средах, включая морозильные камеры и печи
• Ударопрочность: да - выдерживает механические воздействия при монтаже и эксплуатации
• Без галогенов - не выделяет токсичных газов при возгорании
• Взрывобезопасное исполнение - соответствует требованиям взрывозащищённых зон
• Стойкость к УФ-излучению - не теряет эластичность на солнце
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Сальник MGM22 IP68 диаметр проводника 10–14 мм монтируется в предварительно просверленное отверстие диаметром 22 мм. Для установки:

• Заведите кабель через центральное отверстие сальника
• Наденьте уплотнительное кольцо и зубчатую муфту
• Закрутите корпус в отверстие шкафа до упора
• Затяните внешнюю гайку - она сожмёт уплотнение вокруг кабеля

Не требует специальных инструментов - достаточно ключа на 24 мм. Подходит для монтажа в шкафы из нержавеющей стали, окрашенного металла и композитных материалов. Работает с бронированными кабелями благодаря наличию разгрузки натяжения - нагрузка передаётся на корпус, а не на жилы.

Безопасность и стандарты

Сальник металлический MGM22 IP68 диаметр проводника 10–14 мм соответствует требованиям IEC 60529 (IP68), EN 62444 и нормам для взрывоопасных зон. Отсутствие галогенов делает его безопасным для закрытых помещений. Никелированное покрытие снижает риск электрокоррозии и повышает долговечность в агрессивной среде.

Преимущества

• Высокая герметичность - гарантирует IP68 даже после многократных температурных циклов
• Автоматическая разгрузка натяжения - защищает кабель от перегрузок
• Устойчивость к УФ, химикатам и перепадам температур - подходит для наружной установки
• Никелированная латунь - не ржавеет, не выделяет вредных веществ, легко очищается
• Длительная гарантия - 7 лет - свидетельство качества сборки и материалов

Ограничения применения

Сальник MGM22 IP68 диаметр проводника 10–14 мм не подходит для кабелей меньше 10 мм - уплотнение не будет плотно прилегать. Также не рекомендуется использовать с кабелями, имеющими внешний диаметр более 14 мм - возможна деформация уплотнителей. Не предназначен для частого демонтажа - многократная установка снижает эффективность уплотнения.

Примеры использования

• Ввод кабеля в промышленный шкаф управления станком
• Подключение датчиков в пищевой промышленности (частые мойки)
• Кабельный ввод в распределительный щит на открытой площадке
• Монтаж в взрывозащищённом оборудовании (зоны Zone 1/21)
• Системы автоматизации в морозильных камерах и тепловых пунктах

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 10–14 мм
• Если кабель имеет толстый слой изоляции, убедитесь, что его внешний диаметр не превышает 14 мм
• Затягивайте гайку равномерно - переусиливать нельзя, чтобы не повредить уплотнители
• Для кабелей с бронёй используйте сальник именно в этом исполнении - он специально рассчитан на разгрузку механической нагрузки
• При использовании в агрессивной среде периодически осматривайте поверхность - никелирование устойчиво, но при механических повреждениях может потребовать замены
