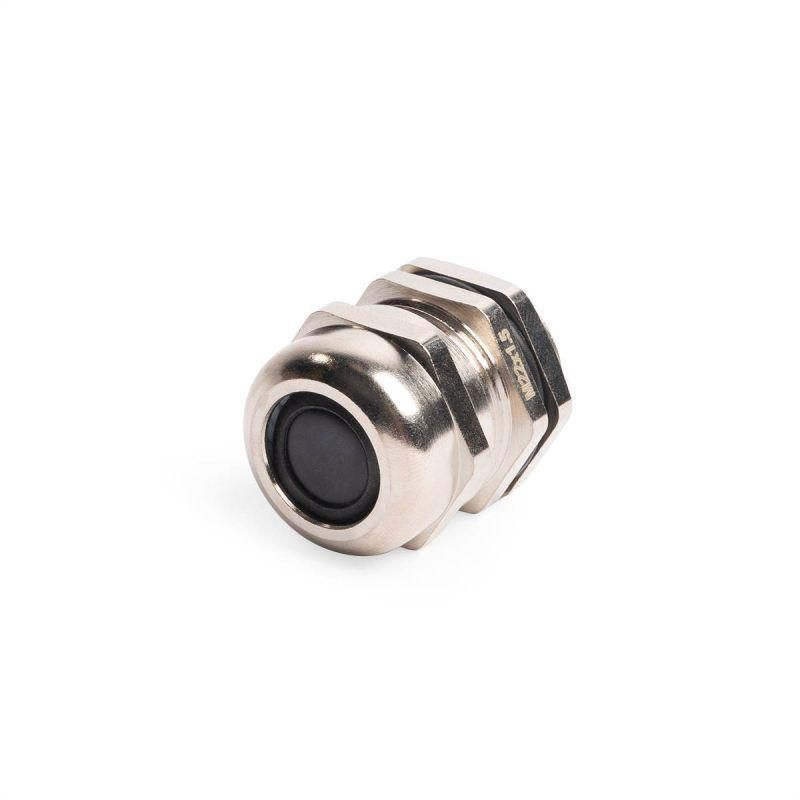

Кабельный ввод латунный МGM 22 (10-14 мм) | 87979 Fortisflex КВТ

Кабельный ввод латунный МGM 22 (10-14 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли и воды, сохраняет целостность изоляции и выдерживает экстремальные температуры - идеально подходит для промышленной автоматизации, наружных установок и агрессивных сред.

Назначение и область применения

Кабельный ввод латунный МGM 22 (10-14 мм) используется для вывода кабелей и проводов внутрь электрощитов, шкафов управления, станков и других закрытых корпусов. Применяется там, где важна высокая степень герметичности и устойчивость к механическим нагрузкам, химическому воздействию и перепадам температур - например, на пищевых производствах, в нефтегазовой отрасли, на объектах с повышенной влажностью или на открытых площадках.

Технические характеристики

• Диаметр кабеля: 10–14 мм - подходит для кабелей среднего сечения, таких как силовые, сигнальные и контрольные
• Материал корпуса: никелированная латунь - коррозионностойкая, прочная, не требует частой замены
• Тип резьбы: метрическая, соответствует EN 60423 - совместима со стандартными отверстиями и фланцами
• Степень защиты: IP65 - полностью защищён от пыли и струй воды под давлением
• Температура эксплуатации: от –40 C до +100 C (кратковременно до +120 C) - работает в холодных регионах и рядом с нагревательными элементами
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка - обеспечивают плотный контакт с кабелем любого типа
• Длина резьбы: 2023 мм - указано некорректно; вероятно, опечатка, реальная длина резьбы составляет около 20–25 мм (типично для данного типа ввода)
• Размер ключа: 24 мм - удобен для монтажа стандартным гаечным ключом
• Цвет и покрытие: никелированное - антикоррозийное, эстетичное, легко моется
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Наличие контргайки: да - позволяет жёстко зафиксировать ввод в отверстии и исключить самопроизвольное ослабление
• Исполнение: прямолинейный - монтируется перпендикулярно поверхности, без угловых поворотов

Совместимость и монтаж

Кабельный ввод латунный МGM 22 (10-14 мм) рассчитан на установку в отверстия диаметром 22 мм. Для сверления такого отверстия рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. Установка выполняется в два этапа: сначала ввод вставляется в подготовленное отверстие, затем затягивается контргайка снаружи ключом на 24 мм. Перед монтажом проверьте, чтобы кабель имел диаметр в пределах 10–14 мм - меньший или больший диаметр снижает герметичность.

Безопасность и стандарты

Кабельный ввод латунный МGM 22 (10-14 мм) соответствует требованиям стандарта EN 60423 для метрической резьбы. Материалы уплотнений (неопрен, нейлон 6.6) сертифицированы по UL94 V2 - устойчивы к горению. Отсутствие галогенов делает изделие безопасным в случае пожара. Степень защиты IP65 гарантирует работу в условиях пылевой среды и брызг воды - но не предназначена для постоянного погружения в жидкость.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: неопреновое кольцо + нейлоновая вставка
• Устойчивость к маслам, топливу, щелочам и другим агрессивным веществам
• Долговечность латуни с никелированием - не ржавеет, не теряет форму даже после многократной сборки/разборки
• Широкий температурный диапазон - можно использовать в холодильных камерах и рядом с печами
• Контргайка обеспечивает надёжную фиксацию без дополнительных средств крепления

Ограничения применения

• Не предназначен для кабелей диаметром менее 10 мм или более 14 мм - возможна утечка или деформация уплотнения
• IP65 не обеспечивает защиту от длительного погружения - для подводных применений требуется IP67/IP68
• Не следует использовать в условиях постоянного механического трения или вибрации без дополнительной фиксации кабеля
• Значение длины резьбы 2023 мм в спецификации явно ошибочно - возможно, имеется в виду 20–25 мм; уточняйте у поставщика перед заказом

Примеры использования

• Электрошиты на производстве металлообработки - защита от масла и стружки
• Контрольные панели на тепловых станциях - работа при высоких температурах
• Наружные устройства освещения и видеонаблюдения - защита от дождя и пыли
• Автомобильные и железнодорожные системы управления - устойчивость к вибрации и химикатам
• Фуд-процессы - соответствие требованиям гигиены и отсутствие галогенов

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно входить в диапазон 10–14 мм. Если кабель слишком тонкий, используйте дополнительный уплотнительный материал.
• Не перетягивайте контргайку - это может повредить уплотнительное кольцо и нарушить герметичность.
• Для сложных условий (высокая вибрация, частые температурные циклы) дополнительно фиксируйте кабель на расстоянии 10–15 см от ввода.
• При использовании в агрессивной среде регулярно осматривайте резьбу и уплотнения - при появлении трещин в неопрене замените ввод.
• Кабельный ввод латунный МGM 22 (10-14 мм) от Fortisflex и КВТ - один из немногих вариантов с никелированием в этом классе; выбирайте его, когда нужна не просто функциональность, но и долговечность в сложных условиях.
