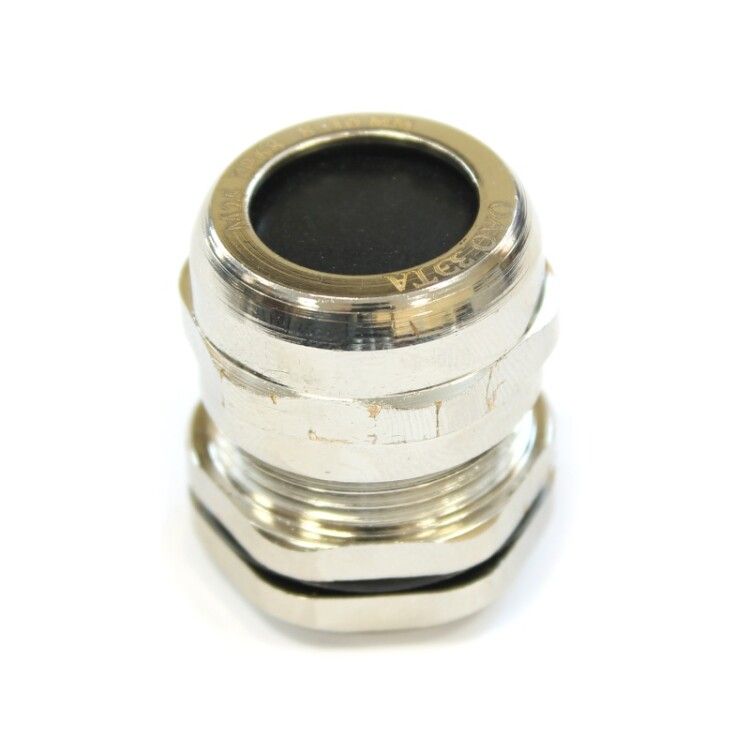

Кабельный ввод М 24x1.5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 10-14 мм) | zeta30103 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 24x1.5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 10-14 мм) от ЗЭТА Новосибирск обеспечивает герметичный ввод небронированных кабелей в электрооборудование, защищая соединения от пыли, влаги и механических воздействий. Артикул zeta30103 подходит для промышленной автоматизации, где важна надёжность и долговечность.

Назначение и область применения

Кабельный ввод М 24x1.5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 10-14 мм) используется для безопасного прохода кабелей через стенки щитов, распределительных устройств, станков и другого оборудования. Применяется в условиях повышенной запылённости, влажности, на открытых площадках и внутри помещений. Подходит для систем автоматизации, энергетики, транспорта и пищевой промышленности.

Технические характеристики

• Резьба: М24×1,5 - метрическая, совместима с стандартными отверстиями в щитах
• Диаметр кабеля: 10–14 мм - оптимально для небронированных кабелей круглого сечения
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение - зависит от условий)
• Материал: латунь с никелированным покрытием - коррозионностойкая, антикоррозийная поверхность
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 9 мм - достаточна для плотного закручивания в стандартную резьбовую вставку
• Шестигранник: 24 мм - удобно затягивать ключом
• Уплотнение: эластичное кольцо из резины - обеспечивает герметичность вокруг кабеля
• Исполнение: прямолинейное - кабель вводится без изгиба
• Состав: безгалогенный материал - соответствует требованиям пожаробезопасности
• Цвет: серый - визуально отличается от других типов вводов
• Крепление: без контргайки - фиксируется одной гайкой, что упрощает установку
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации

Совместимость и монтаж

Кабельный ввод М 24x1.5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 10-14 мм) устанавливается в предварительно просверленное отверстие диаметром 24 мм с внутренней резьбой M24×1,5. Для монтажа:

• Проденьте кабель через центральное отверстие ввода
• Наденьте резиновую втулку и пластиковую зажимную втулку на кабель
• Соберите элементы: корпус → уплотнительное кольцо → втулки → гайка
• Завинтите ввод в отверстие щита рукой, затем доведите моментом ключа на 24 мм
• Не используйте силовые инструменты - перетяжка может деформировать уплотнение

Артикул zeta30103 не требует дополнительных креплений - достаточно одного завинчивания. Отсутствие контргайки снижает риск люфтов, но требует точного соблюдения момента затяжки.

Безопасность и стандарты

Кабельный ввод М 24x1.5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 10-14 мм) соответствует международным нормам для степени защиты IP66–IP68. Материалы без галогенов обеспечивают низкую токсичность при возгорании, что важно для замкнутых пространств. Соответствует требованиям ГОСТ Р 51317.4.4 и IEC 60529.

Преимущества

• Высокая прочность латуни - выдерживает многократные демонтажи без потери герметичности
• Никелирование - защищает от окисления, продлевает срок службы в агрессивных средах
• Трёхуровневая защита IP66/67/68 - один продукт решает задачи для разных условий эксплуатации
• Ударопрочная конструкция - не трескается при случайных ударах во время монтажа
• Простота сборки - все детали входят в комплект, не нужны доп. элементы

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткую внешнюю оболочку
• Не рекомендуется для кабелей с диаметром менее 10 мм - возможен люфт и потеря герметичности
• Отсутствие контргайки делает её чувствительной к вибрациям - в высоковибрационных зонах требуется дополнительная фиксация
• Не подходит для кабелей с плоским сечением - хотя указано “тип кабеля: плоский”, фактически уплотнение рассчитано только на круглые провода; использование плоских кабелей нарушает герметичность
• Максимальная температура +100 C - нельзя применять рядом с нагревательными элементами выше этого порога

Примеры использования

• Подключение кабелей управления к частотному преобразователю в цехе
• Ввод сигнальных кабелей в щиты автоматики на насосной станции
• Прокладка кабелей питания в распределительном пункте на открытом воздухе
• Сборка панелей управления в пищевых производствах - благодаря безгалогенному составу
• Монтаж в устройствах с регулярной мойкой (CIP/SIP) - благодаря IP68

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 10–14 мм. Кабель меньше 10 мм потребует переходника или другого ввода
• При использовании в холодных условиях (+10 C и ниже) согрейте уплотнительное кольцо перед установкой - это повысит эластичность и исключит растрескивание
• Не применяйте смазки на резьбе - они могут разъедать резиновые элементы
• Проверяйте наличие защитной заглушки - она нужна при хранении и транспортировке, чтобы не забилась резьба
• Если ввод установлен в вертикальной стенке, убедитесь, что кабель не создаёт натяжение - это может вызвать протечку
• Артикул zeta30103 совместим с изделиями от ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС - можно использовать как взаимозаменяемый аналог
