Кабельный ввод G1/2 латунный УТ1,5 IP68 (d кабеля 6-12 мм) | zeta30170 ЗЭТАРУС (Завод электротехнической арматуры)

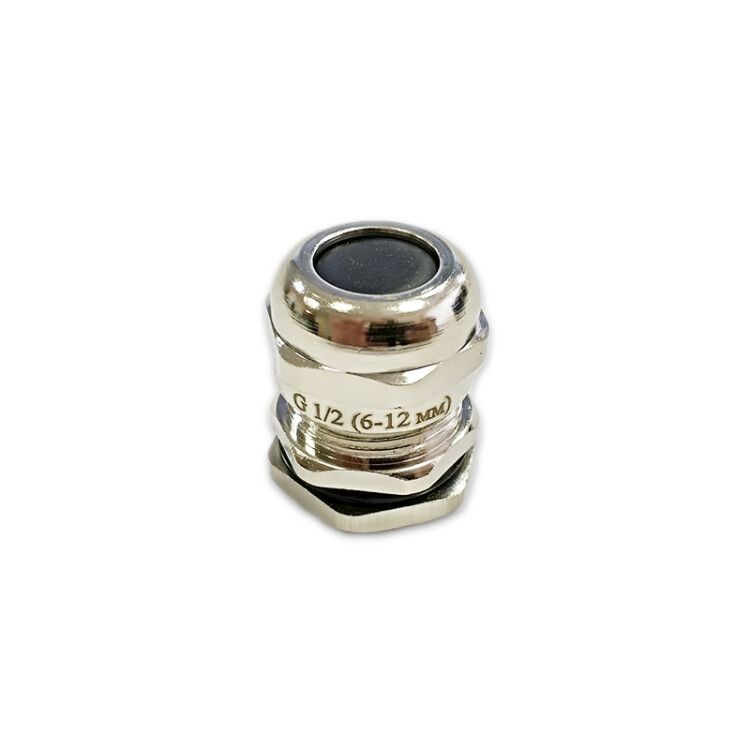

Кабельный ввод G1/2 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) от ЗЭТАРУС - надёжный сальник для герметичного ввода кабелей в щиты и оборудование, обеспечивающий защиту от пыли, влаги и механических воздействий. Подходит для промышленных условий, где важна долговечность и соответствие высоким стандартам безопасности.

Назначение и область применения

Кабельный ввод G1/2 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса. Применяется в системах автоматизации, на производстве, в энергетике, транспорте и других областях, где требуется повышенная степень защиты - особенно там, где возможны перепады температур, вибрация или агрессивная среда.

Технические характеристики

• Номинальная резьба: G1/2 - совместима со стандартными трубными фитингами
• Диаметр кабеля: 6–12 мм - подходит для плоских и круглых кабелей указанного размера
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: латунь никелированная - прочная, коррозионностойкая, не выделяет вредных веществ
• Температура эксплуатации: от –40 C до +100 C - работает в экстремальных условиях
• Длина резьбы: 8 мм - достаточна для плотного зацепления в толстых панелях
• Размер шестигранника: 23 мм - удобен для монтажа обычным ключом
• Тип уплотнения: уплотнительное кольцо + резиновая втулка - обеспечивает герметичность без деформации кабеля
• Крепление: с контргайкой - позволяет жёстко закрепить ввод в стенке корпуса
• Исполнение: прямолинейное - не требует изгиба кабеля при входе
• Цвет: серый - соответствует промышленному дизайну
• Без галогенов: да - безопасен при возгорании, соответствует требованиям экологической безопасности

Совместимость и монтаж

Кабельный ввод G1/2 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) устанавливается в отверстие диаметром 19–20 мм. Монтаж выполняется в три этапа: просверливается отверстие, ввод вставляется снаружи, затем затягивается контргайка изнутри. Для точного крепления используйте ключ на 23 мм. Убедитесь, что диаметр кабеля находится в допустимом диапазоне 6–12 мм - меньший кабель может не обеспечить герметичность, больший - повредит уплотнение. Комплект включает все необходимые элементы: корпус, уплотнительную втулку, пластиковую зажимную втулку, накидную гайку и защитную заглушку.

Безопасность и стандарты

Кабельный ввод G1/2 латунный УТ1,5 IP68 (диаметр кабеля 6-12 мм) соответствует международным нормам IP68 и не содержит галогенов, что делает его безопасным при пожаре. Латунь никелированная устойчива к химическим воздействиям и не вызывает электрохимической коррозии при контакте с другими металлами. Продукт рекомендован для использования в промышленных установках, где соблюдение требований IEC 60529 и RoHS является обязательным.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - кольцу и втулке
• Ударопрочная конструкция - выдерживает вибрацию и механические нагрузки
• Никелированное покрытие - увеличивает срок службы и снижает риск окисления
• Широкий температурный диапазон - подходит для холодных и нагреваемых помещений
• Готовый комплект - не требует докупки деталей
• Подходит для плоских кабелей - редкое преимущество среди аналогов

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткую оплётку
• Не подходит для кабелей менее 6 мм - возможна утечка или плохая фиксация
• Не следует использовать в местах постоянного давления выше атмосферного - не является напорным фитингом
• Не рекомендуется для частого демонтажа - многократные сборки могут износить резьбу и уплотнители

Примеры использования

• Ввод кабелей питания и управления в промышленные щиты на заводах
• Подключение датчиков и исполнительных механизмов в системах АСУ ТП
• Фиксация кабелей в наружных распределительных пунктах (НКУ)
• Обвязка насосов, конвейеров, станков с ЧПУ
• Аппараты в пищевой и фармацевтической промышленности - благодаря отсутствию галогенов

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже 1 мм выхода за границы 6–12 мм снижает надёжность
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода - так лучше работает уплотнение
• Не перетягивайте контргайку - это может сплющить уплотнительную втулку и нарушить герметичность
• При работе в агрессивной среде периодически проверяйте состояние никелированного слоя - при появлении царапин замените ввод
• Заглушка-пыльник остаётся на вводе до момента подключения - не снимайте её заранее
• Для кабелей с большим количеством жил (например, многожильные шлейфы) убедитесь, что суммарный диаметр не превышает 12 мм
