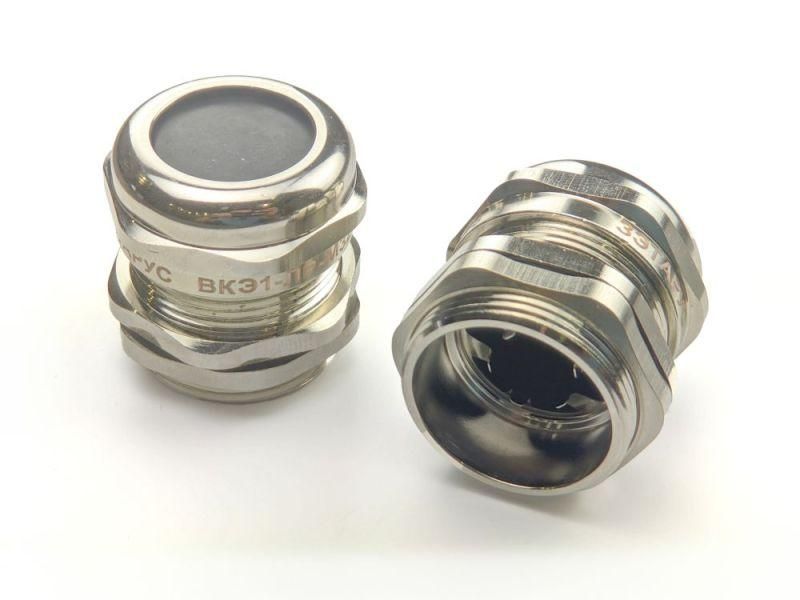

Кабельный ввод ВКЭ1-ЛР-М20-12-L8 IP66/IP67/IP68 | zeta34706 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой М20, шаг резьбы 1.5 мм, от бренда ЗЭТА Новосибирск (артикул zeta34706) предназначен для надёжного ввода экранированных кабелей в металлические корпуса оборудования с высокой степенью защиты - IP66, IP67 и IP68. Он сочетает механическую прочность, герметичность и возможность заземления экрана кабеля.

Назначение и область применения

Кабельный ввод резьбовой М20 используется для фиксации, герметизации и заземления экранированных кабелей в распределительных щитах, пультах управления, промышленном оборудовании и других устройствах, работающих в агрессивных условиях. Подходит для установки в стенках шкафов из стали, алюминия или другого проводящего материала. Применяется там, где важна защита от пыли, воды, перепадов температур и электромагнитных помех.

Технические характеристики

• Номинальный размер резьбы: 20 мм (M20×1.5)
• Шаг резьбы: 1.5 мм - соответствует стандартному метрическому креплению
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Диапазон диаметров кабеля: 6–12 мм - подходит для большинства экранированных силовых и сигнальных кабелей
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 C до +100 C - работает в суровых климатических условиях
• Уплотнение: эластичное кольцо - обеспечивает плотную посадку кабеля без повреждений жил
• Экранирование: да - контакт между экраном кабеля и корпусом ввода обеспечивает эффективное заземление
• Электромагнитная совместимость: да - снижает уровень радиопомех
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Состав: без галогенов - безопасен при возгорании, соответствует требованиям экологической безопасности
• Цвет: никель - матовый серебристый, не тускнеет со временем

Совместимость и монтаж

Кабельный ввод резьбовой М20 ввинчивается в предварительно просверленное отверстие диаметром 20 мм в металлическом корпусе. Для правильной сборки:

• Используйте только кабели с внешним диаметром 6–12 мм - меньшие или большие кабели не обеспечивают герметичность
• Перед установкой проверьте целостность уплотнительного кольца - оно должно быть без трещин и деформаций
• Не затягивайте слишком сильно - это может повредить резьбу или уплотнение
• Обязательно убедитесь, что экран кабеля контактирует с внутренней поверхностью ввода - иначе заземление будет нарушено
• Подходит для монтажа в шкафах с толщиной стенки до 5 мм; при более толстых стенках требуется удлинённая версия (не предусмотрена в данной модели)

Безопасность и стандарты

Кабельный ввод zeta34706 соответствует требованиям к защите от пыли и влаги по ГОСТ 14254 (IP68), а также нормам EMC для промышленного оборудования. Отсутствие галогенов делает его безопасным при возможном возгорании - не выделяет токсичных паров. Ударопрочность и широкий температурный диапазон позволяют использовать изделие в соответствии с требованиями IEC 60529 и EN 62208.

Преимущества

• Высокая степень защиты IP68 - надёжнее, чем IP65 или IP67, особенно в условиях постоянной влажности или мойки оборудования
• Автоматическое заземление экрана кабеля - исключает необходимость отдельного провода заземления
• Никелированная латунь - долговечна, не ржавеет, легко моется
• Ударопрочная конструкция - выдерживает вибрацию и случайные удары
• Отсутствие галогенов - подходит для объектов с повышенными экологическими требованиями (например, пищевые производства, медицинские учреждения)

Ограничения применения

• Не предназначены для кабелей с диаметром менее 6 мм или более 12 мм - риск потери герметичности
• Не рекомендован для использования в средах с агрессивными химикатами (концентрированные кислоты, растворители) - материал не рассчитан на такие воздействия
• Не подходит для монтажа в неметаллические корпуса - заземление экрана невозможно без проводящей основы
• Не является взрывозащищённым устройством - не применяется во взрывоопасных зонах без дополнительной сертификации ATEX

Примеры использования

• Ввод экранированного кабеля в частотный преобразователь на заводе
• Герметизация кабелей в системах автоматизации на пищевых линиях (частые мойки)
• Подключение датчиков в холодильных камерах при температуре ниже –30 C
• Фиксация кабелей в пультах управления на открытых площадках (строительство, ЖКХ)
• Монтаж в щитах для насосных станций, где есть риск попадания воды

Практические советы

• Выбирая кабельный ввод, всегда сверяйте внешний диаметр кабеля - даже 0.5 мм лишнего или недостающего могут нарушить герметичность
• При использовании многожильных кабелей с оплёткой - перед введением в ввод слегка сожмите конец кабеля плоскогубцами, чтобы он лучше лег в уплотнитель
• Проверяйте контакт между экраном и корпусом ввода после монтажа - используйте тестер на замыкание
• Для удобства монтажа можно смазать резьбу немного графитовой смазкой - это облегчит закручивание и предотвратит «прикипание»
• Если нужна защита выше IP68 - например, для постоянного подвода под давлением - выбирайте специализированные вводы с клапанами, а не этот тип
