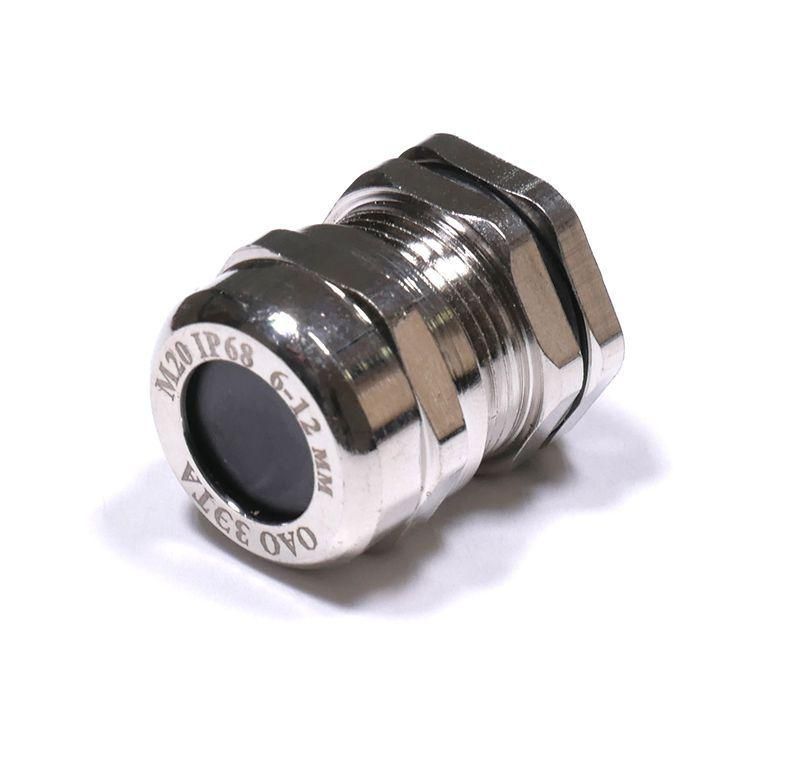

Кабельный ввод М 20 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 6-12 мм) от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода кабелей в щиты и оборудование, обеспечивающий защиту от пыли, воды и механических воздействий. Подходит для промышленной автоматизации, где важна долговечность и стабильность соединений.

Назначение и область применения

Кабельный ввод М 20 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств, станков и другого оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, влаги, масла и других загрязнений внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в пищевой, химической и машиностроительной отраслях. Подходит для систем автоматизации, конвейеров, насосных станций и средств измерения.

Технические характеристики

• Номинальный размер резьбы: M20 (метрическая резьба с шагом 2,5 мм)
• Диапазон диаметров кабеля: 6–12 мм - подходит для большинства небронированных силовых и сигнальных кабелей
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение - согласно спецификациям производителя)
• Материал: латунь с никелированным покрытием - высокая коррозионная стойкость, антикоррозийная защита, устойчивость к агрессивным средам
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые камеры
• Длина резьбы: 7 мм - обеспечивает плотное крепление в тонких панелях
• Размер шестигранника: 22 мм - удобно затягивать ключом
• Тип уплотнения: эластомерное кольцо - гарантирует герметичность даже при колебаниях температуры
• Крепление: с контргайкой - позволяет фиксировать ввод в любой толщине панели, исключает люфт
• Поддержка плоского кабеля: да - совместим с кабелями с плоским сечением (например, многожильными шлейфами)
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Безгалогенный состав - соответствует требованиям RoHS, безопасен при возгорании
• Цвет: серый - визуально отличается от белых аналогов, легко определяется на фоне панелей

Совместимость и монтаж

Кабельный ввод М 20 латунный УТ1,5 монтируется в отверстие диаметром 20 мм. Для установки:

• Проделайте отверстие в панели точно по размеру резьбы - не допускайте перекосов
• Наденьте контргайку, затем корпус ввода - вставьте в отверстие
• Затяните контргайку ключом на 22 мм - не переусердствуйте, чтобы не деформировать уплотнение
• Протяните кабель через центральное отверстие втулки - убедитесь, что диаметр кабеля находится в пределах 6–12 мм
• Зажмите кабель с помощью уплотнительной втулки - она должна равномерно сдавливать оболочку, не повреждая жилы
• Проверьте герметичность: при правильном монтаже между кабелем и втулкой не должно быть зазора

При использовании плоского кабеля - ориентируйте его так, чтобы максимальная толщина была параллельна оси ввода. Уплотнительное кольцо адаптируется к форме кабеля за счёт своей эластичности.

Безопасность и стандарты

Кабельный ввод М 20 латунный УТ1,5 соответствует требованиям IEC 60529 по степени защиты IP66–IP68. Произведён без галогенов - снижает риск образования токсичных газов при пожаре. Соответствует нормам RoHS и REACH. Никелированное покрытие препятствует образованию оксидов и увеличивает срок службы в агрессивных средах.

Преимущества

• Высокая прочность латуни - выдерживает значительные усилия при затяжке и вибрации
• Никелированное покрытие - улучшает внешний вид, защищает от коррозии, упрощает очистку
• Герметизация трёх уровней (IP66/67/68) - один продукт решает задачи для разных условий эксплуатации
• Поддержка плоского кабеля - универсальность для современных систем управления
• Широкий температурный диапазон - надёжность в суровых климатических зонах
• Контргайка - позволяет использовать в тонких и толстых панелях без дополнительных переходников

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на металлическую оболочку
• Не рекомендовано применение в средах с постоянным давлением выше 1 бар - возможна потеря герметичности
• Не следует использовать с кабелями диаметром менее 6 мм - есть риск проскальзывания и потери уплотнения
• При температурах ниже –40 C материал становится более хрупким - требуется осторожность при монтаже
• Не подходит для ввода трубопроводов или гибких шлангов - только для кабелей и проводов

Примеры использования

• Ввод питания в промышленный контроллер на заводе
• Подключение датчиков температуры в холодильной камере
• Герметизация кабелей в наружных ящиках управления светом
• Прокладка сигналов от энкодеров к ПЛК в цехе с частыми мойками
• Монтаж в распределительных щитах на объектах ЖКХ с высокой влажностью

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен быть в пределах 6–12 мм, лучше всего - около 8–10 мм для лучшей герметизации
• Если кабель слишком тонкий - используйте заполнители или выберите меньший размер ввода
• При работе с несколькими кабелями - не перегружайте одно отверстие; каждый ввод рассчитан на один кабель
• После монтажа протестируйте герметичность: например, продувкой воздуха под слабым давлением
• При замене - всегда используйте оригинальную уплотнительную втулку: несовместимые материалы могут вызвать утечку
• Артикул zeta30117 - сохраняйте его при заказе запчастей, особенно при необходимости замены уплотнителей
