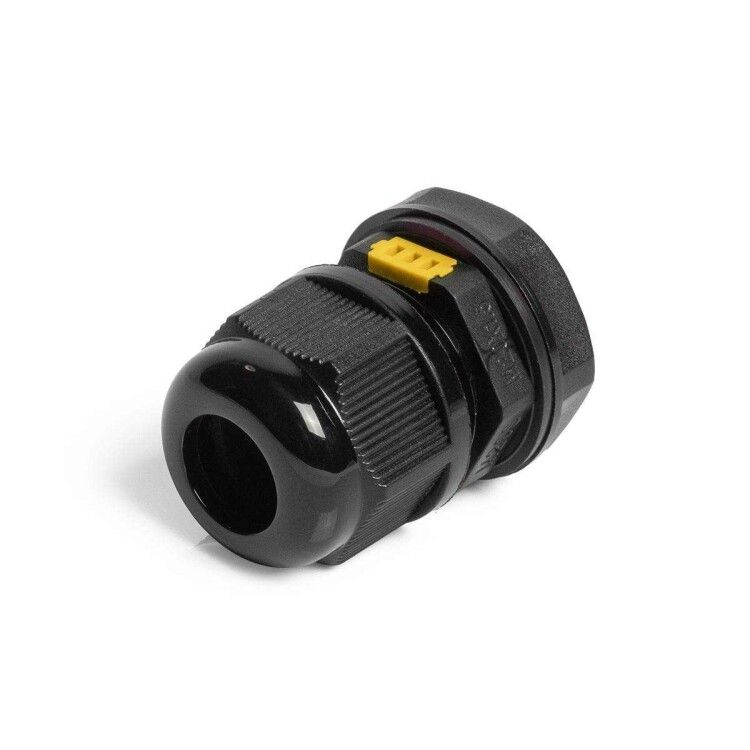

Ввод кабельный вентилируемый пластиковый ВК-ВП-М20 (6-12 мм) | 88638 Fortisflex КВТ

Ввод кабельный вентилируемый пластиковый ВК-ВП-М20 (6-12 мм) от Fortisflex и КВТ — это комбинированное устройство, сочетающее герметичный ввод кабеля с функцией вентиляции. Подходит для установки в электрощитовые шкафы, где важно предотвратить образование конденсата и обеспечить надёжную защиту от пыли и воды. Артикул 88638 соответствует требованиям к жестким условиям эксплуатации.

Назначение и область применения

ВК-ВП-М20 (6-12 мм) предназначен для одновременного ввода кабелей и вентиляции внутреннего объема электрооборудования. Устройство выравнивает давление внутри шкафа, снижает уровень влаги за счёт воздухообмена и предотвращает конденсацию на деталях. Применяется в промышленных щитах, автоматизированных системах, на объектах с высокой влажностью, перепадами температур или агрессивной средой — например, на заводах, в насосных станциях, на открытых площадках.

Технические характеристики

• Степень защиты: IP68 — полная герметичность против пыли и длительного погружения в воду
• Монтажный диаметр: 20 мм — требует подготовленного отверстия именно этого размера
• Диаметр кабеля: 12–20 мм — подходит для кабелей с оболочкой в этом диапазоне; меньшие кабели (до 6 мм) не фиксируются надёжно
• Материал корпуса: полиамид PA6.6, самозатухающий по UL94V2, без галогенов
• Материал уплотнения: неопрен — устойчив к маслам, топливу, озону и старению
• Тип уплотнения: эластичное кольцо с зажимом
• Тип резьбы: метрическая M20 по EN 60423
• Рабочая температура: от –40 °C до +100 °C, кратковременно — до +120 °C
• Общая длина: 14 мм
• Длина резьбы: 9 мм
• Размер ключа: 27 мм — для затяжки
• Крепление: с контргайкой — позволяет закрепить устройство с двух сторон
• Исполнение: прямолинейное — кабель вводится прямо через центр
• Цвет: чёрный
• Разъемный сальник: да — можно собирать/разбирать без демонтажа корпуса

Совместимость и монтаж

ВК-ВП-М20 (6-12 мм) устанавливается в отверстие диаметром 20 мм, просверленное или пробитое в стенке шкафа. Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами МПО. После установки кабель протягивается через центр, затем затягивается контргайка. Уплотнительное кольцо плотно обжимает кабель, обеспечивая герметичность. Не требуется дополнительная изоляция или герметик.

Безопасность и стандарты

Соответствует стандарту EN 60423 на метрические резьбовые вводы. Материал корпуса сертифицирован по UL94V2 — не распространяет пламя. Отсутствие галогенов делает изделие безопасным при возможном возгорании — не выделяет токсичных паров. IP68 гарантирует работу даже при постоянном контакте с водой.

Преимущества

• Функция вентиляции снижает риск коррозии и повреждений от конденсата
• Высокая механическая прочность полиамида — выдерживает удары и нагрузки
• Устойчивость к химическим веществам: масла, бензин, дизтопливо, растворители
• Широкий температурный диапазон — работает в холодных и нагреваемых помещениях
• Разборная конструкция — удобна для замены кабеля без снятия всего ввода
• Экономия места: два функционала в одном компактном элементе

Ограничения применения

• Не подходит для кабелей менее 12 мм в диаметре — уплотнение будет слабым, возможна утечка
• Запрещено использовать в условиях постоянного давления выше атмосферного — устройство не рассчитано на избыточное давление
• Не предназначена для частого погружения под воду — хотя IP68 допускает длительное пребывание в жидкости, не следует применять в подводных системах
• Не совместим с кабелями с металлической оплёткой или жёсткой бронёй — они могут повредить уплотнительное кольцо

Примеры использования

• Щит управления насосной станцией — предотвращает попадание влаги и выводит конденсат
• Автоматический конвейер на пищевом производстве — устойчив к мойкам и моющим средствам
• Наружный распределительный пункт — выдерживает зимние морозы и летнюю жару
• Промышленный робот — надёжный ввод кабелей в условиях вибраций и масляных брызг

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен быть не меньше 12 мм и не больше 20 мм
• Используйте только подходящие прессы и матрицы для пробивания отверстий — некорректный размер нарушит герметичность
• При многократной сборке/разборке контролируйте состояние уплотнительного кольца — при трещинах или деформациях замените его
• Не используйте силовой инструмент для затяжки контргайки — достаточно ключа на 27 мм с умеренным усилием
• Для кабелей с малым диаметром (5–11 мм) выбирайте другие модели — этот ввод не предназначен для них
