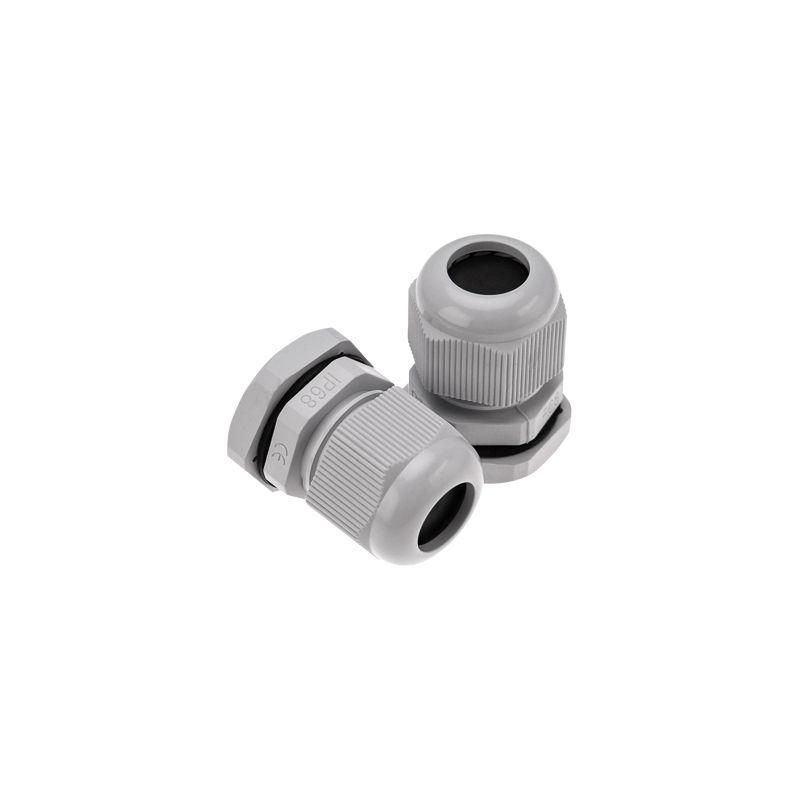

Кабельный ввод PG-13,5 (6-12 мм) серый | 07-8013 REXANT MEET

Кабельный ввод PG-13,5 (6-12 мм) серый от Rexant (арт. 07-8013) обеспечивает герметичный и надёжный ввод кабелей в электрооборудование, сохраняя степень защиты IP68 даже в условиях высокой влажности, пыли и химического воздействия.

Назначение и область применения

Кабельный ввод PG-13,5 (6-12 мм) серый используется для фиксации и герметизации кабелей при проходе через стенки корпусов - например, в распределительных щитах, пультах управления, шкафах автоматики, наружных устройствах и оборудовании, работающем в агрессивной среде. Подходит для установки в помещениях с повышенной влажностью, на открытых площадках, в подвалах, вблизи морских побережий и в местах с частым мытьём или воздействием масел, химикатов.

Технические характеристики

• Тип: Кабельный ввод с резьбой PG-13,5
• Диапазон диаметров кабеля: 6–12 мм - подходит для кабелей с внешним диаметром в этом интервале как до, так и после затяжки
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Номинальный размер резьбы: M20×1,5 - совместим с отверстиями стандарта М20
• Длина резьбы: 9 мм - достаточна для плотного соединения с тонкими и среднетолщинными стенками корпусов
• Материал корпуса: Полиамид (PA) - прочный, устойчив к механическим нагрузкам и химическим веществам
• Уплотнение: Уплотнительное кольцо из неопрена - эластичное, долговечное, не теряет форму при температурных колебаниях
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые зоны
• Исполнение: Прямолинейное - кабель вводится прямо, без изгиба
• Цвет: Светло-серый - визуально нейтральный, не выгорает на солнце
• Ударопрочность: Да - выдерживает случайные удары и вибрацию
• Безгалогенный состав: Нет брома, хлора и других галогенов - безопасен при возгорании, соответствует требованиям экологической безопасности
• Покрытие поверхности: Необработанное - матовая поверхность, не требует дополнительной обработки
• Разъемный сальник: Да - позволяет легко заменить кабель без демонтажа всего ввода

Совместимость и монтаж

Кабельный ввод PG-13,5 (6-12 мм) серый монтируется в отверстие диаметром 20 мм с метрической резьбой M20×1,5. Для установки:

• Заготовьте отверстие нужного диаметра в корпусе оборудования;
• Вставьте ввод в отверстие до упора;
• Закрутите контргайку рукой, затем доведите моментом ключа - не перетягивать!
• Протяните кабель через центральное отверстие уплотнителя; при необходимости - подберите кабель с диаметром в пределах 6–12 мм для гарантированной герметизации;
• Затяните внутреннюю гайку - она самоблокируется и не раскручивается при вибрации.

Важно: не используйте ввод для кабелей с диаметром менее 6 мм - уплотнение не будет работать эффективно. Также не применяйте для многожильных проводов без оболочки - требуется целостная кабельная изоляция.

Безопасность и стандарты

Кабельный ввод PG-13,5 (6-12 мм) серый соответствует международному стандарту IEC 60423 для кабельных вводов. Выполнен из материалов, не содержащих галогены, что снижает риск образования токсичных газов при пожаре. Соответствует требованиям RoHS по ограничению опасных веществ.

Преимущества

• Высокая герметичность IP68 - надёжная защита от воды и пыли даже при постоянном контакте с жидкостью
• Устойчивость к химии - не разрушается при контакте с маслом, солёной водой, спиртами, растворителями
• Разъёмная конструкция - можно менять кабель без полного демонтажа ввода
• Автоматическая блокировка гайки - исключает самооткручивание при вибрации
• Широкий температурный диапазон - работает в суровом климате и рядом с нагревательными элементами
• Ударопрочность - выдерживает транспортировку и монтаж в труднодоступных местах

Ограничения применения

• Не предназначен для кабелей с диаметром меньше 6 мм - уплотнение не сожмётся должным образом, потеряется герметичность
• Не рекомендован для кабелей с жесткой бронированной оболочкой - возможны повреждения уплотнителя
• Не следует использовать в качестве крепления для тросов, труб или неэлектрических проводников
• Не подходит для ввода в отверстия с резьбой другого типа (например, G½" или NPT)
• Не рассчитан на давление выше атмосферного - не применять в системах под давлением

Примеры использования

• Электрошкафы на промышленных линиях в пищевой и химической отраслях
• Наружные камеры видеонаблюдения и освещения
• Подземные распределительные пункты и насосные станции
• Морские и портовые объекты - благодаря устойчивости к солёной воде
• Аппараты управления в цехах с частой мойкой (например, мясопереработка, фармацевтика)

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен попадать в диапазон 6–12 мм. Лучший результат дают кабели с диаметром 8–10 мм.
• Если кабель слишком мягкий - перед вводом слегка подтяните его оболочку, чтобы не деформировался внутри уплотнителя.
• При использовании в условиях сильной вибрации - дополнительно закрепите ввод с помощью хомута или крепёжной планки.
• Не смазывайте резьбу маслом - полиамид и неопрен не требуют смазки, а масло может размягчить уплотнение.
• При замене кабеля - всегда проверяйте состояние уплотнительного кольца. При трещинах или потере эластичности - замените весь ввод.
• Артикулы 07-8013 и etm07-8013 - это один и тот же продукт от Rexant. Разница лишь в формате номера поставщика.
