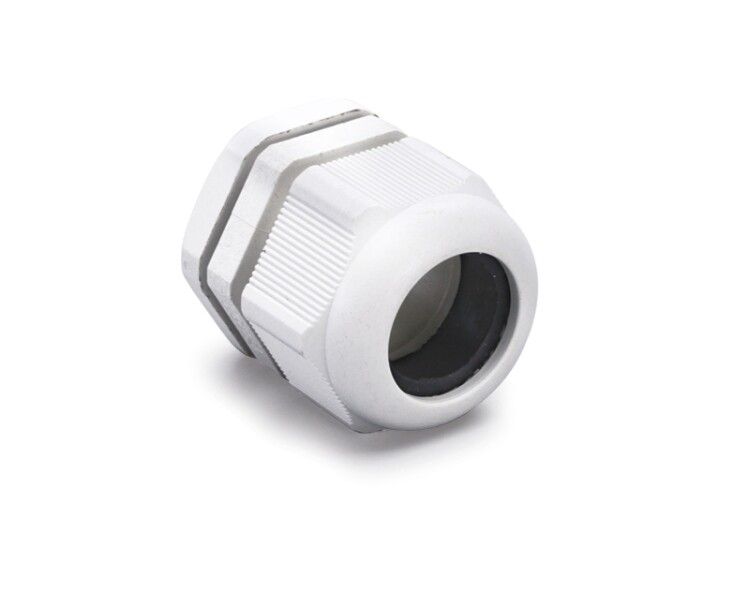

Кабельный ввод (сальник) PG-13.5 | 6403 Fortisflex КВТ

Кабельный ввод Fortisflex КВТ 6403 (PG-13.5, 6–12 мм) предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования в условиях повышенной запылённости и влаги. Упакован по 100 штук, что удобно для массовой установки на производствах.

Назначение и область применения

Кабельный ввод Fortisflex КВТ 6403 используется для надёжного прохода кабелей через металлические или пластиковые корпуса распределительных щитов, пультов управления, промышленного оборудования. Подходит для условий с высокими требованиями к защите от пыли и воды - например, на пищевых предприятиях, в химических цехах, на насосных станциях, в системах автоматизации.

Технические характеристики

• Номинальная резьба: PG-13.5 (по DIN 40430)
• Диапазон диаметров кабеля: 6–12 мм
• Сечение кабеля: соответствует диаметрам 6–12 мм (не указано точное сечение в мм2 - выбирать по внешнему диаметру)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, соответствие UL94V2
• Материал уплотнения: неопрен - устойчив к маслам, бензину, дизтопливу и температурным перепадам
• Температура эксплуатации: –40 C до +100 C (кратковременно выдерживает до +120 C)
• Длина резьбы: 9 мм
• Контргайка: есть - обеспечивает фиксацию и противодействует вибрационному ослаблению
• Шестигранник: 26,4 мм - для затяжки обычным ключом
• Форма: прямолинейный, не поворотный
• Цвет: светло-серый
• Многослойная зона уплотнения: да - позволяет плотно обжать кабели разного диаметра в заданном диапазоне
• Заглушка/мембрана: есть - предотвращает попадание пыли при отсутствии кабеля
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам
• Поверхность: необработанная - без антикоррозийного покрытия, так как корпус из нейлона

Совместимость и монтаж

Кабельный ввод Fortisflex КВТ 6403 устанавливается в подготовленное отверстие диаметром 13,5 мм (стандарт PG-13.5). Для сверления используются гидравлические пробивные устройства: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами НМПО-PG. После проделывания отверстия ввод вставляется внутрь, закручивается контргайка с помощью ключа на 26,4 мм. Уплотнительное кольцо из неопрена самостоятельно адаптируется под диаметр кабеля - от 6 до 12 мм. Особенность конструкции: стопорные засечки на гайке препятствуют её самоотвинчиванию даже при вибрации.

Безопасность и стандарты

• Соответствует стандарту DIN 40430 для резьбы PG
• Материал корпуса сертифицирован по UL94V2 - самозатухающий, не распространяет пламя
• IP68 - подтверждает максимальную степень защиты согласно IEC 60529
• Отсутствие галогенов снижает риск образования токсичных веществ при возгорании

Преимущества

• Высокая герметичность благодаря многослойному уплотнителю - работает даже при слегка деформированных кабелях
• Контргайка со стопорными засечками исключает случайное ослабление при работе оборудования
• Уплотнитель из неопрена сохраняет эластичность при экстремальных температурах - от минус 40 до плюс 120 C
• Нейлоновый корпус легкий, прочный, не требует дополнительной защиты от коррозии
• Маркировка размера ключа на гайке ускоряет монтаж и снижает вероятность ошибки
• Подходит для широкого спектра кабелей - от тонких сигнальных до мощных силовых

Ограничения применения

• Не предназначены для использования вне помещений без дополнительной защиты от УФ-излучения - нейлон со временем теряет прочность под прямыми солнечными лучами
• Не рекомендованы для кабелей с диаметром менее 6 мм или более 12 мм - возможна потеря герметичности
• Не подходят для частых демонтажей - многократное извлечение кабеля может повредить уплотнительное кольцо
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, метилэтилкетон) - они разъедают неопрен

Примеры использования

• Ввод кабелей питания и управления в промышленных контроллерах на конвейерах
• Герметизация входов в щиты управления насосных станций
• Проход кабелей в исполнительных механизмах на химических заводах
• Подключение датчиков в холодильных камерах (благодаря устойчивости к −40 C)
• Электрооборудование в пищевой промышленности - легко моется, не содержит галогенов

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 6–12 мм. Если кабель слишком тонкий, используйте дополнительную изоляцию или переходник.
• При монтаже в толстые панели (более 8 мм) убедитесь, что длина резьбы 9 мм достаточна для надёжной фиксации контргайки.
• Для быстрого монтажа на потоках используйте ключ с ограничителем момента - перетянуть можно, но не стоит: это повредит резьбу или уплотнение.
• Храните в сухом месте - хотя материал нейлон устойчив к влаге, длительное воздействие влаги может вызвать микроскопическую деформацию уплотнителей.
• При замене старого ввода - всегда проверяйте наличие заглушки. Её отсутствие означает, что в корпус попала пыль или влага.
