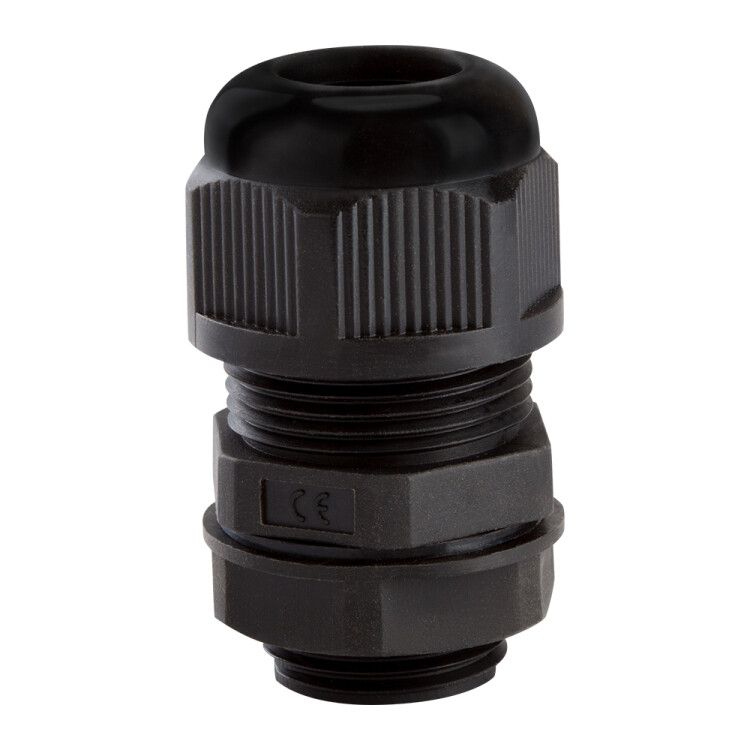

Сальник MG20-(Dпроводника 10-14мм)-IP68 | 143118 КЭАЗ

Сальник MG20 (диаметр проводника 10–14 мм) IP68 от КЭАЗ - надёжный элемент для герметичного ввода кабелей в электроустановки. Обеспечивает защиту от пыли, воды и механических воздействий, соответствует ГОСТ Р 50827 (МЭК 670). Артикул 143118.

Назначение и область применения

Сальник MG20 (диаметр проводника 10–14 мм) IP68 используется для безопасного ввода кабелей в распределительные щиты, монтажные коробки, шкафы управления и другие электроустановки. Применяется там, где требуется высокая защита от внешних факторов - особенно в условиях повышенной влажности, запылённости или на открытом воздухе. Подходит для прокладки силовых, сигнальных и управляющих кабелей.

Технические характеристики

• Тип: прямолинейный сальник с резьбой
• Номинальный размер резьбы: G20
• Диапазон диаметров кабеля: 10–14 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид - прочный, устойчивый к химическим веществам и перепадам температур
• Температура эксплуатации: от –40 C до +80 C
• Уплотнение: многослойная зона из эластичного материала с уплотнительным кольцом
• Наличие контргайки: да - обеспечивает фиксацию и предотвращает самопроизвольное ослабление
• Наличие разгрузки натяжения: да - снижает нагрузку на кабель при вибрациях и механическом напряжении
• Длина резьбы: 53 мм
• Размер ключа: 27 мм - удобно затягивать стандартными гаечными ключами
• Цвет: чёрный
• Покрытие поверхности: необработанное - без дополнительного антикоррозийного слоя
• Без галогенов - экологически безопасный материал
• Нормативный документ: ГОСТ Р 50827 (МЭК 670)

Совместимость и монтаж

Сальник MG20 (диаметр проводника 10–14 мм) IP68 совместим со всеми стандартными отверстиями с резьбой G20. Устанавливается через подготовленное отверстие в стенке щита или коробки. Для монтажа:

• Заготовьте отверстие диаметром, соответствующим резьбе G20;
• Вставьте сальник с внутренней стороны, заведите резьбу в отверстие;
• Наденьте контргайку и затяните её ключом на 27 мм до плотного прилегания;
• Протяните кабель через центральное отверстие - он должен свободно проходить, но не болтаться;
• Плотно закрутите уплотнительную часть, чтобы она равномерно сжалась вокруг кабеля (не перетягивать!);
• Проверьте герметичность - при правильном монтаже между кабелем и сальником не должно быть зазора.

Учитывайте, что максимальный диаметр кабеля - 14 мм. Кабели меньшего диаметра (например, 8 мм) требуют установки дополнительных вставок или другого сальника - иначе уплотнение будет негерметичным.

Безопасность и стандарты

Сальник MG20 (диаметр проводника 10–14 мм) IP68 сертифицирован по ГОСТ Р 50827 (МЭК 670), что гарантирует соответствие требованиям безопасности для электроустановок в России и странах ЕАЭС. Материалы не содержат галогенов - при возгорании не выделяют токсичных паров. Температурный диапазон (-40…+80 C) позволяет использовать в холодных регионах и в помещениях с нагревом оборудования.

Преимущества

• Высокая степень защиты IP68 - подходит для уличных, подземных и влажных объектов
• Многослойная система уплотнения - обеспечивает долговременную герметичность даже при изменении диаметра кабеля
• Разгрузка натяжения - продлевает срок службы кабеля за счёт снижения механических нагрузок
• Контргайка - исключает самоотвинчивание при вибрациях
• Полиамид - устойчив к агрессивным средам, не корродирует, не деформируется при низких температурах
• Легко монтируется - не требует специнструментов, работает обычным ключом на 27 мм

Ограничения применения

• Не предназначен для кабелей диаметром менее 10 мм - уплотнение не сработает, возможна утечка
• Не рекомендован для кабелей с жёсткой бронёй или металлической оплёткой - риск повреждения уплотнения
• Не следует применять в местах постоянного контакта с открытым пламенем или высокими температурами выше +80 C
• Не является заменителем кабельных вводов с заземлением - не обеспечивает электрическую связь с корпусом
• Не используйте с кабелями, имеющими оболочку из материалов, несовместимых с полиамидом (например, некоторые типы силиконовых изоляций)

Примеры использования

• Ввод кабелей в распределительные щиты на промышленных участках
• Монтаж в автоматических линиях, конвейерах, насосных станциях
• Подключение датчиков и исполнительных механизмов во влажных цехах
• Установка в наружных ящиках управления освещением, видеонаблюдением
• Применение в пищевой и фармацевтической промышленности - благодаря отсутствию галогенов и возможности мойки под давлением

Практические советы

• Перед монтажом проверьте диаметр кабеля - лучше всего подходят кабели с оболочкой 11–13 мм
• Если кабель слишком тонкий, используйте комплектные вставки (если доступны) или выберите другой сальник
• Не затягивайте контргайку с избытком - это может деформировать уплотнение и нарушить герметичность
• При использовании в условиях частой смены температур - периодически проверяйте состояние уплотнения
• Сальник MG20 (диаметр проводника 10–14 мм) IP68 от КЭАЗ можно комбинировать с другими изделиями серии «Средства монтажа, аксессуары НКУ» - они совместимы по форм-фактору и стандартам
• Храните в сухом месте - защитная мембрана предохраняет от влаги, но не заменяет условия хранения
