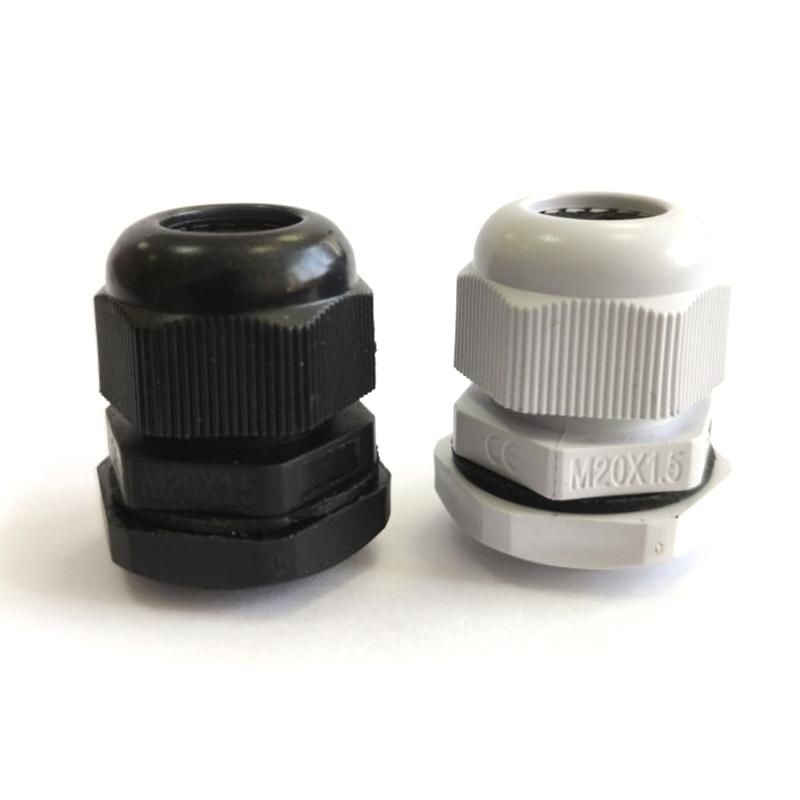

Сальник MG 20 пластик (10-14мм) IP68 серый | zeta30900 ГОФРОМАТИК ЗЭТА

Сальник MG 20 пластиковый (10-14 мм) IP68 серый - это надёжный кабельный ввод от ЗЭТА Новосибирск, предназначенный для герметичного ввода кабелей в электрооборудование с сохранением степени защиты IP68. Артикул zeta30900 подходит для установки в условиях повышенной запылённости, влаги и перепадов температур.

Назначение и область применения

Сальник MG 20 пластиковый (10-14 мм) IP68 серый используется для фиксации и герметизации кабелей диаметром 10–14 мм в корпусах распределительных щитов, станков, автоматических систем и других электротехнических устройств. Обеспечивает защиту внутренних цепей от пыли, воды, химически активных сред и механических воздействий. Подходит для промышленного оборудования, наружных установок, пищевой и химической промышленности.

Технические характеристики

• Номинальный размер резьбы: 20 мм (M20x1.5)
• Диапазон диаметров кабеля: 10–14 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - высокая прочность и устойчивость к химическим веществам
• Тип уплотнения: эластичное кольцо из термопласта, плотно обжимает кабель
• Длина резьбы: 10 мм - достаточна для надёжного крепления в стенках толщиной до 8 мм
• Размер шестигранника: 27 мм - удобно затягивать ключом
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях
• Цвет: серый
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Крепление: с контргайкой - предотвращает самопроизвольное ослабление
• Исполнение: прямолинейное - кабель вводится прямо через корпус
• Не содержит галогенов - безопасен при возгорании, соответствует требованиям RoHS
• Поверхность: необработанная - без антикоррозийного покрытия, так как материал сам устойчив к коррозии

Совместимость и монтаж

Сальник MG 20 пластиковый (10-14 мм) IP68 серый совместим со всеми стандартными отверстиями M20 в металлических и пластиковых корпусах. Для монтажа:

• Высверливается отверстие диаметром 20 мм (или используйте готовую резьбу M20x1.5)
• На кабель одевается контргайка, затем уплотнительное кольцо, после чего корпус ввода
• Кабель продевается через все элементы и заводится в корпус
• Корпус вворачивается в отверстие, контргайка затягивается снаружи

Обязательно проверьте, чтобы диаметр кабеля попадал в диапазон 10–14 мм - меньший кабель не будет достаточно зажат, больший - повредит уплотнение.

Безопасность и стандарты

Сальник MG 20 пластиковый (10-14 мм) IP68 серый соответствует международным нормам для кабельных вводов: IEC 60529 (классификация IP), RoHS (безгалогеновая формула). Материал полиамид не выделяет токсичных газов при нагреве, что важно для замкнутых пространств и помещений с людьми.

Преимущества

• Высокая степень защиты IP68 - выше, чем у большинства аналогов (обычно IP67)
• Полиамидный корпус - легче металла, не ржавеет, не требует окраски
• Контргайка исключает проворачивание при вибрации
• Работает при экстремально низких температурах - подходит для холодных регионов
• Не содержит галогенов - безопаснее при пожаре и при утилизации

Ограничения применения

• Не предназначен для кабелей с внешним диаметром менее 10 мм или более 14 мм - возможна потеря герметичности
• Не рекомендован для частого изгибания кабеля в месте входа - уплотнение не рассчитано на динамическую нагрузку
• Не следует использовать в контакте с растворителями, маслами и агрессивными химикатами - хотя полиамид устойчив, некоторые среды могут вызвать набухание материала
• Не имеет встроенного заземления - для заземления кабеля требуется отдельный контакт

Примеры использования

• Ввод силового кабеля в щит управления насосной станцией
• Герметизация кабелей датчиков в технологическом оборудовании пищевого производства
• Подключение кабелей к промышленному роботу в условиях мойки водой под давлением
• Фиксация сигнальных кабелей в наружном исполнении (ул. / площадка / крыша)

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - даже 1 мм выхода за границы снижают надёжность уплотнения
• При использовании многожильного кабеля с мягкой оболочкой - слегка подтяните контргайку после нескольких дней работы, чтобы компенсировать осадку материала
• Не применяйте смазку на резьбе - она может нарушить герметичность уплотнительного кольца
• Артикул zeta30900 совместим с другими изделиями серии MG от ЗЭТА Новосибирск - можно собирать единые системы ввода
• Храните в сухом месте - хоть материал и не боится влаги, длительное воздействие солнца может изменить цвет и немного снизить эластичность уплотнителя
