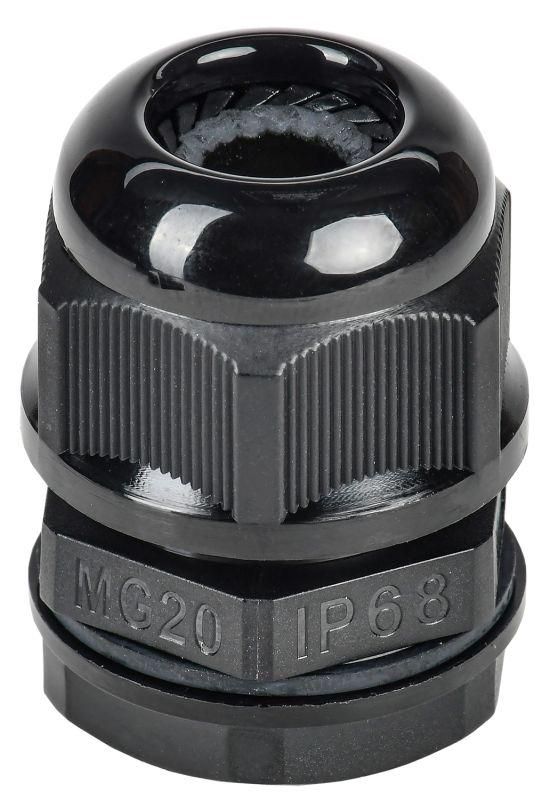

Сальник MG 20 диаметр проводника 8,5-14мм IP68 | YSA20-10-20-68-K02 IEK

Сальник MG 20 диаметр проводника 8,5–14 мм IP68 от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник подходит для установки в шкафах, распределительных устройствах и других корпусах, где важна надёжная изоляция точки прохода кабеля.

Назначение и область применения

Сальник MG 20 диаметр проводника 8,5–14 мм IP68 используется для фиксации и уплотнения кабелей в местах их входа в металлические или пластиковые корпуса. Он предотвращает попадание пыли, воды, масла и других загрязнений внутрь оборудования, сохраняя целостность электрической цепи и продлевая срок службы компонентов. Применяется в промышленной автоматизации, на транспорте, в энергетике и в системах управления.

Технические характеристики

• Диаметр кабеля: 8,5 – 14 мм - подходит для средних по толщине силовых и сигнальных кабелей
• Номинальный размер резьбы: M20 - совместим с отверстиями стандарта М20
• Степень защиты: IP68 - полностью защищён от пыли и выдерживает длительное погружение в воду
• Материал корпуса: полиамид (PA) - прочный, химически стойкий, не подвержен коррозии
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения
• Тип уплотнения: эластичное кольцо - обеспечивает плотную посадку на кабеле без необходимости затяжки
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Защита от перегибов: да - предотвращает повреждение жил кабеля при изгибах рядом с точкой ввода
• Размер ключа: 27 мм - удобно затягивать гаечным ключом
• Наличие контргайки: да - позволяет закрепить сальник без люфтов и вибраций
• Срок службы: 10 лет - рассчитан на долгую эксплуатацию без замены
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Поверхность: необработанная - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Сальник MG 20 диаметр проводника 8,5–14 мм IP68 монтируется в подготовленное резьбовое отверстие M20 в стенке корпуса. Для установки:

• Заведите кабель через центральное отверстие сальника
• Наденьте сальник на кабель и вкрутите его в корпус с помощью ключа на 27 мм
• Затяните контргайку с противоположной стороны, чтобы зафиксировать положение и исключить проворачивание
• Убедитесь, что кабель не перегнут ближе чем на 5 см от сальника - защита от перегибов действует только в зоне контакта

Подходит для одножильных и многожильных кабелей с внешним диаметром в указанном диапазоне. Не используйте для кабелей меньше 8,5 мм - возможен проскальзывание и потеря герметичности.

Безопасность и стандарты

Сальник соответствует требованиям IP68, что подтверждает высокую степень защиты согласно международному стандарту IEC 60529. Материал полиамид PA не содержит токсичных веществ и безопасен при работе в закрытых помещениях. Конструкция не создаёт искр, поэтому допущена к применению во взрывоопасных зонах класса ZONE 22 (при условии сертификации всего оборудования).

Преимущества

• Высокая герметичность благодаря двойной фиксации: уплотнительное кольцо + контргайка
• Устойчивость к температурным колебаниям - работает даже в морозы и при нагреве
• Прочность материала - не трескается при ударах и вибрациях
• Автоматическая защита от перегиба снижает риск обрыва жил
• Долгий срок службы - не требует обслуживания в течение 10 лет

Ограничения применения

• Не предназначается для кабелей с диаметром менее 8,5 мм - не обеспечивается герметизация
• Не рекомендован для частых изгибов кабеля вблизи сальника - даже с защитой от перегибов, радиус изгиба должен быть не менее 5× диаметра кабеля
• Не подходит для ввода труб, шлангов или гибких медных жил без оболочки - только для кабелей с цельной изоляцией
• Не является средством крепления тяжёлых кабелей - масса кабеля должна быть поддержана другими элементами системы

Примеры использования

• Ввод кабеля питания в распределительный щит АСУ ТП на заводе
• Герметизация сигнальных кабелей в контроллерах на тепловых пунктах
• Проход кабеля в корпуса насосов и компрессоров в условиях повышенной влажности
• Установка в наружных ящиках управления освещением в зимний период

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - он должен точно попадать в диапазон 8,5–14 мм
• Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением в сальник
• Не затягивайте сальник сверх меры - это может деформировать уплотнительное кольцо и нарушить герметичность
• При использовании в агрессивных средах (масло, растворители) убедитесь, что материал полиамида совместим с конкретными веществами - в документации IEK указаны типы совместимости
• Для сложных маршрутов кабеля комбинируйте этот сальник с направляющими муфтами - так снизится нагрузка на точку ввода
