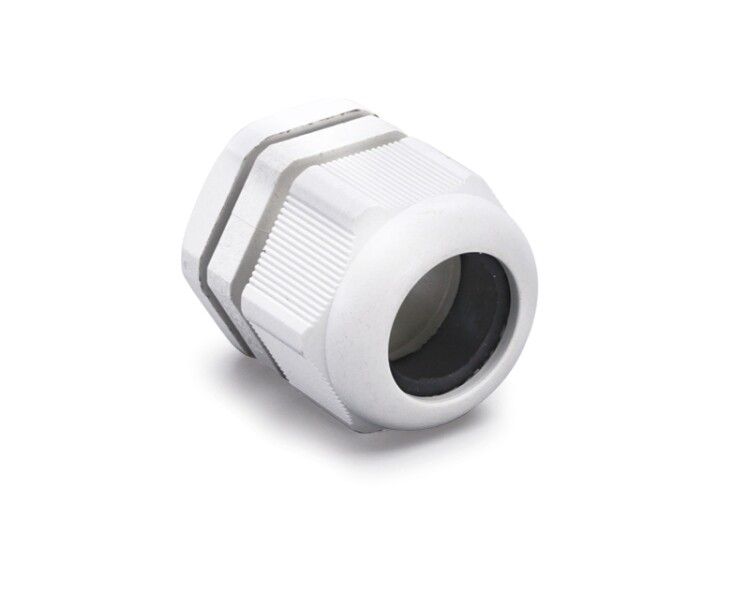

Кабельный ввод (сальник) PG-16 | 6443 Fortisflex КВТ

Кабельный ввод Fortisflex КВТ 6443 - это надежный сальник с резьбой PG16, предназначенный для герметичного вывода кабелей диаметром 10–14 мм через стенки электрошкафов и оборудования. Подходит для жестких условий промышленной эксплуатации благодаря высокой степени защиты и термостойкости.

Назначение и область применения

Кабельный ввод Fortisflex КВТ 6443 используется для герметизации мест прохода кабелей и проводов через металлические или пластиковые корпуса распределительных щитов, станков, автоматических линий и другого промышленного оборудования. Обеспечивает долговременную защиту от пыли, влаги и химически активных сред. Применяется в условиях повышенной влажности, на открытых площадках, в пищевой, химической и энергетической отраслях.

Технические характеристики

• Резьба: PG16 (по стандарту DIN 40430)
• Диаметр кабеля: 10–14 мм
• Сечение кабеля: соответствует указанному диаметру (не более 14 мм)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный диапазон: –40 C до +100 C (кратковременно выдерживает +120 C)
• Материал корпуса: нейлон 6.6, самозатухающий, без галогенов (UL94V2)
• Материал уплотнения: неопрен - устойчив к маслам, бензину, дизтопливу и агрессивным жидкостям
• Тип уплотнения: многослойное кольцо из неопрена
• Конструкция: прямолинейный, разъемный, с контргайкой
• Длина резьбы: 10 мм
• Размер шестигранника: 27,9 мм
• Цвет: светло-серый
• Покрытие: необработанная поверхность

Совместимость и монтаж

Кабельный ввод Fortisflex КВТ 6443 устанавливается в подготовленное отверстие диаметром 15,5 мм (стандарт для PG16). Для точного сверления рекомендуются гидравлические прессы ПГПО-60, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-PG. После установки кабель продевается через центральное отверстие уплотнения, затем затягивается контргайка - она фиксируется за счет стопорных засечек, исключающих саморазвинчивание при вибрации. Уплотнение плотно обжимает кабель, обеспечивая герметичность без дополнительных средств.

Безопасность и стандарты

• Соответствует требованиям DIN 40430 для резьбы PG
• Материал корпуса - самозатухающий по классу UL94V2
• Состав без галогенов - снижает риск образования токсичных газов при возгорании
• Степень защиты IP68 подтверждает работу даже при постоянном контакте с водой

Преимущества

• Высокая механическая прочность корпуса из нейлона 6.6
• Уплотнение из неопрена сохраняет эластичность при экстремальных температурах
• Контргайка со стопорными засечками исключает случайное ослабление
• Многослойная зона уплотнения адаптируется к кабелям разного диаметра в заданном диапазоне
• Защитная мембрана предотвращает попадание пыли внутрь корпуса до момента ввода кабеля
• На гайке нанесена маркировка размера ключа - удобство при монтаже

Ограничения применения

• Не предназначен для кабелей с внешним диаметром менее 10 мм - возможен проскальзывание и потеря герметичности
• Не следует использовать с кабелями, имеющими жесткий бронированный слой - он может повредить уплотнение
• При температурах выше +100 C срок службы уплотнения сокращается - допустимо лишь кратковременное превышение до +120 C
• Не рассчитан на частые перегибы кабеля в месте входа - требуется свободный радиус изгиба

Примеры использования

• Ввод силовых кабелей в промышленные частотные преобразователи
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Герметизация кабелей в насосных станциях и водоочистных сооружениях
• Фиксация кабелей управления в пищевых производствах с регулярной мойкой
• Электрооборудование на открытых площадках - например, освещение, вентиляторы, камеры видеонаблюдения

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 10–14 мм. Кабель меньше 10 мм требует дополнительного уплотнения или замены на меньший сальник.
• При использовании многожильных кабелей с мягким покрытием - перед введением в сальник можно слегка подтянуть оболочку, чтобы избежать деформации уплотнения.
• Затягивать контргайку необходимо равномерно, без усилий - переусилие может повредить резьбу или уплотнение.
• Для быстрого монтажа используйте ключ на 27,9 мм - размер указан прямо на гайке.
• При необходимости замены кабеля - сальник легко демонтировать и снова собирать, так как он разъемный.
• Не применяйте смазки или растворители на основе спирта - они разрушают неопреновое уплотнение.
