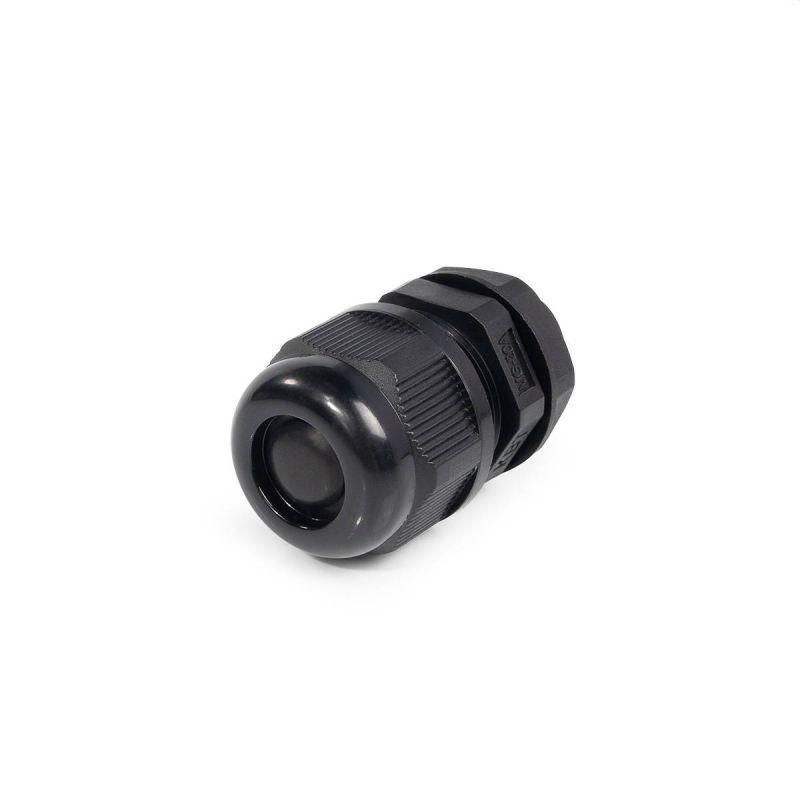

Кабельный ввод пластиковый МG 20 (6-12 мм) | 89116 Fortisflex КВТ

Кабельный ввод MG 20 (6–12 мм) пластиковый, резьбовой, шаг 1.5, IP68 от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в распределительных щитах и оборудовании, работающем в агрессивных условиях. Артикул 89116 соответствует требованиям к защите от пыли, воды и химических воздействий.

Назначение и область применения

Кабельный ввод MG 20 предназначен для герметичного прохода кабелей и проводов через стенки электрических шкафов, щитов, корпусов оборудования. Подходит для установки в местах, где важна защита от пыли, влаги, масел и перепадов температур. Часто используется в промышленной автоматизации, на транспорте, в энергетике и на объектах с высокими требованиями к экологической безопасности.

Технические характеристики

• Диапазон диаметров кабеля: 6–12 мм
• Резьба: метрическая, шаг 1.5
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, без галогенов, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, долговечный, совместим с маслами и топливом
• Цвет: чёрный
• Рабочая температура: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• На крепёжной гайке нанесена маркировка размера ключа
• Защитная мембрана предотвращает проникновение пыли при отсутствии кабеля

Совместимость и монтаж

Кабельный ввод MG 20 монтируется в подготовленное отверстие диаметром 20 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также требуется набор матриц НМПО-MG, специально разработанный для серий MG. Герметизация достигается за счёт затяжки прижимной гайки - она фиксирует кабель и уплотнитель одновременно. Особые засечки на гайке исключают её самопроизвольное ослабление при вибрации.

Безопасность и стандарты

Кабельный ввод MG 20 изготовлен из материалов, не содержащих галогенов, что снижает выделение токсичных веществ при возгорании. Соответствует требованиям к пожаробезопасности и экологичности. Высокая электрическая прочность и удельное сопротивление обеспечивают безопасную работу в цепях высокого напряжения. Применим в системах, требующих соблюдения норм IEC 60529 (IP68) и UL 514B.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном контакте с водой
• Устойчивость к широкому спектру химикатов: масла, бензин, дизтопливо, растворители
• Широкий температурный диапазон - подходит для холодных регионов и нагреваемых помещений
• Неопреновый уплотнитель сохраняет эластичность при низких температурах
• Засечки на гайке гарантируют надёжную фиксацию без дополнительных контргаек
• Защитная мембрана позволяет использовать ввод без кабеля - пыль не проникает внутрь

Ограничения применения

Кабельный ввод MG 20 не предназначен для кабелей с внешним диаметром менее 6 мм или более 12 мм - при использовании вне этого диапазона нарушается герметичность. Не следует применять в средах с агрессивными кислотами, щелочами или органическими растворителями, не указанными в описании. Отсутствие встроенной заземляющей функции - необходимо дополнительно организовать заземление кабеля, если это требуется по проекту.

Примеры использования

• Щиты управления насосными станциями в водопроводных сетях
• Корпуса частотных преобразователей на промышленных конвейерах
• Оборудование для добычи нефти и газа - устойчив к нефтепродуктам
• Уличные распределительные пункты в регионах с суровым климатом
• Автомобильные и железнодорожные системы управления

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 6–12 мм. Слишком тонкий кабель не будет плотно зажат; слишком толстый повредит уплотнитель.
• Используйте только рекомендованные прессы и матрицы НМПО-MG - другие инструменты могут деформировать отверстие и нарушить герметичность.
• При установке в металлические панели используйте шайбу для равномерного распределения нагрузки.
• При необходимости замены кабеля - не выкручивайте полностью гайку, чтобы не потерять уплотнитель. Достаточно ослабить и протянуть новый кабель.
• Храните запасные вводы в сухом месте - хотя материал устойчив к УФ, длительное пребывание на солнце может изменить цвет и жесткость.
