Кабельный ввод с удлиненной резьбой M-L-20 - 85477 КВТ

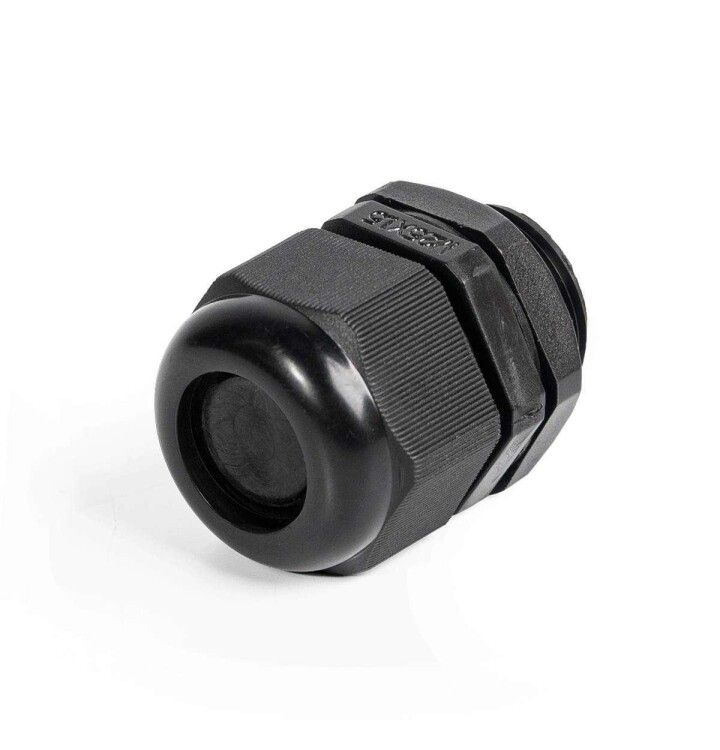

Ввод кабельный пластиковый M-L 20 (6-12 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей с диаметром 6–12 мм в электрошкафах и распределительных устройствах. Благодаря высокой степени защиты IP68 и материалу полиамид PA, изделие выдерживает экстремальные температуры и агрессивные среды, сохраняя целостность соединений.

Назначение и область применения

Ввод кабельный пластиковый M-L 20 (6-12 мм) предназначен для герметичного прохода кабелей через стенки электрических шкафов, щитов, корпусов оборудования. Подходит для установки в условиях повышенной запылённости, влажности, воздействия масел, топлив и ультрафиолета. Применяется в промышленной автоматизации, на транспорте, в энергетике, пищевой и химической отраслях.

Технические характеристики

• Номинальная резьба: M20 мм
• Диапазон диаметров кабеля: 6–12 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA (нейлон 6.6), самозатухающий, безгалогенный, устойчив к УФ-излучению
• Материал уплотнения: неопрен
• Длина резьбы: 15 мм - позволяет использовать в щитах с толстыми стенками
• Контргайка: есть - фиксирует положение ввода после монтажа
• Разъёмный сальник: да - удобство сборки и замены кабеля без демонтажа
• Размер ключа: 27 мм - маркировка нанесена на гайке для быстрого определения
• Исполнение: прямолинейное
• Температурный диапазон: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный

Совместимость и монтаж

Ввод кабельный пластиковый M-L 20 (6-12 мм) устанавливается в подготовленное отверстие диаметром, соответствующее резьбе M20. Для сверления отверстий рекомендованы гидравлические прессы ПГПО-60, ПГРО-60А и набор перфорационных форм НМПО-MG. После вставки ввода затяните контргайку ключом на 27 мм. Уплотнительное кольцо плотно обжимает кабель, исключая проскальзывание. Разъёмная конструкция позволяет менять кабели без полного демонтажа ввода.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности и механической прочности. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (1×10¹² Ом·см) обеспечивают изоляцию даже при высоких напряжениях. Материал корпуса не поддерживает горение и не содержит галогенов - безопасен при возгорании. Уплотнитель из неопрена устойчив к маслам, бензину, дизтопливу и другим агрессивным жидкостям.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и агрессивных сред
• Удлинённая резьба (15 мм) - совместима с толстыми стенками щитов
• Контргайка со стопорными засечками - предотвращает самоотвинчивание при вибрации
• Разъёмная конструкция - ускоряет обслуживание и замену кабелей
• Устойчивость к УФ-излучению и широкий температурный диапазон - долгий срок службы вне помещений
• Маркировка размера ключа на гайке - снижает риск ошибки при монтаже

Ограничения применения

Не предназначено для использования с кабелями диаметром менее 6 мм или более 12 мм - возможна потеря герметичности. Не следует применять в условиях постоянного давления выше атмосферного (например, подводные системы под давлением). Не рекомендуется для кабелей с жёсткой бронёй или металлической оплёткой - уплотнитель не компенсирует деформацию таких кабелей.

Примеры использования

• Ввод кабелей питания и управления в промышленных распределительных щитах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Герметизация кабелей в насосных станциях и системах водоснабжения
• Монтаж в автобусах, железнодорожном оборудовании и судовой электронике
• Установка на открытых площадках - благодаря защите IP68 и УФ-стойкости

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в диапазоне 6–12 мм. Кабель меньше 6 мм требует дополнительного уплотнения.
• При использовании в щитах с толстыми стенками убедитесь, что длина резьбы 15 мм достаточна для выхода за пределы стенки - иначе невозможно закрутить контргайку.
• Для точного сверления отверстий используйте только указанные прессы и формы - некорректный размер повредит резьбу или уплотнение.
• После монтажа проверьте герметичность: слегка потяните кабель - он не должен двигаться внутри ввода.
• При необходимости замены кабеля - просто открутите контргайку, выньте старый кабель, введите новый и снова затяните.
