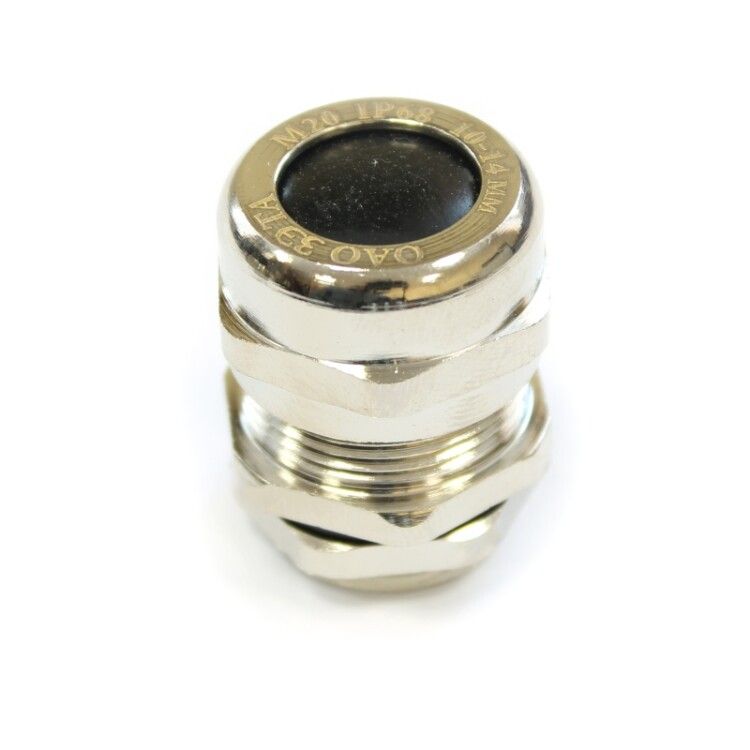

Кабельный ввод М 20 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 10-14мм) | zeta30122 ГОФРОМАТИК ЗЭТА

Кабельный ввод М20 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 10-14 мм) от ЗЭТАРУС предназначен для герметичного ввода небронированных кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот кабельный ввод совместим с кабелями диаметром 10–14 мм и подходит для установки в щиты, станки и другие устройства промышленной автоматизации.

Назначение и область применения

Кабельный ввод М20 латунный УТ1,5 используется для надёжного прохода кабелей через стенки электрощитов, распределительных устройств, пультов управления и другого оборудования. Он предотвращает попадание пыли, воды, масла и других загрязнений внутрь корпуса, сохраняя целостность изоляции и работоспособность электрических цепей. Применяется в условиях промышленной автоматизации, на объектах с высокими требованиями к защите — например, на пищевых производствах, в химических цехах, на открытых площадках, в системах водоснабжения и HVAC.

Технические характеристики

• Номинальный размер резьбы: M20 (20 мм)
• Диапазон диаметров кабеля: 10–14 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (постоянная работа под водой при указанных условиях)
• Материал: латунь с никелированным покрытием — устойчив к коррозии, не выделяет токсичных веществ
• Температурный диапазон: от –40 °C до +100 °C
• Длина резьбы: 9 мм
• Размер шестигранника: 24 мм — удобно затягивать ключом
• Тип уплотнения: эластомерное кольцо (уплотнительная втулка)
• Исполнение: прямолинейное — кабель вводится без изгиба
• Крепление: с контргайкой — фиксирует положение и снижает нагрузку на кабель
• Ударопрочное исполнение — выдерживает механические удары и вибрацию
• Не содержит галогенов — безопасен при возгорании, соответствует экологическим нормам
• Поддерживает ввод плоского кабеля — благодаря гибкости уплотнительной втулки
• Цвет: серый

Совместимость и монтаж

Кабельный ввод М20 латунный УТ1,5 монтируется в отверстие диаметром 20 мм с резьбой. Для установки:

• Проденьте кабель через корпус и уплотнительную втулку
• Наденьте контргайку, затем закрутите корпус в отверстие
• Затяните контргайку ключом на 24 мм — не перетягивайте, чтобы не деформировать уплотнение
• Проверьте плотность посадки: при правильном монтаже кабель не должен свободно двигаться

Обратите внимание: посадочный диаметр отверстия должен точно соответствовать резьбе M20. Не используйте с бронированными кабелями — они требуют специальных вводов с усиленными зажимами.

Безопасность и стандарты

Кабельный ввод М20 латунный УТ1,5 соответствует международным требованиям к степени защиты IP66–IP68. Отсутствие галогенов делает его безопасным при возможном возгорании — не выделяет едких паров. Произведён в соответствии с требованиями к качеству и безопасности промышленной электротехники. Сертифицирован для работы в агрессивных средах.

Преимущества

• Высокая прочность латуни — долговечнее, чем пластиковые аналоги
• Никелированное покрытие — устойчиво к окислению, легко моется, подходит для санитарных зон
• Герметизация трёх уровней: уплотнительное кольцо + втулка + контргайка — минимизирует риск протечек
• Широкий температурный диапазон — работает даже в холодильных камерах и рядом с нагревательными элементами
• Поддержка плоского кабеля — универсальность для различных типов проводов
• Ударопрочность — подходит для мест с вибрациями и частыми перемещениями оборудования

Ограничения применения

• Не предназначена для ввода бронированных кабелей — не обеспечивает достаточное усилие зажима
• Не рекомендован для кабелей с внешним диаметром менее 10 мм — возможен люфт и потеря герметичности
• Не следует использовать в условиях постоянного давления выше 1 бара — проверяйте условия эксплуатации согласно IP68
• При использовании в агрессивных химических средах (например, сильные кислоты) требуется дополнительная проверка совместимости материала

Примеры использования

• Ввод кабелей питания в промышленные контроллеры на конвейере
• Подключение датчиков уровня жидкости в резервуарах
• Проход кабелей в распределительные щиты на улице или в сырых помещениях
• Монтаж в оборудовании пищевой промышленности — мойка водой под давлением
• Системы автономного освещения на производстве

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен находиться в диапазоне 10–14 мм. Если кабель слишком тонкий, используйте дополнительную вставку или выберите другой ввод.
• При работе с несколькими кабелями — не перегружайте один ввод; каждый ввод рассчитан на один кабель.
• При необходимости замены уплотнения — можно заказать запасные втулки от ЗЭТАРУС, совместимые с этим изделием.
• При длительной эксплуатации в условиях повышенной влажности — периодически проверяйте состояние резьбы и уплотнения.
• Кабельный ввод М20 латунный УТ1,5 от ЗЭТАРУС — оптимальный выбор там, где важны надёжность, долговечность и соответствие жёстким стандартам безопасности.
